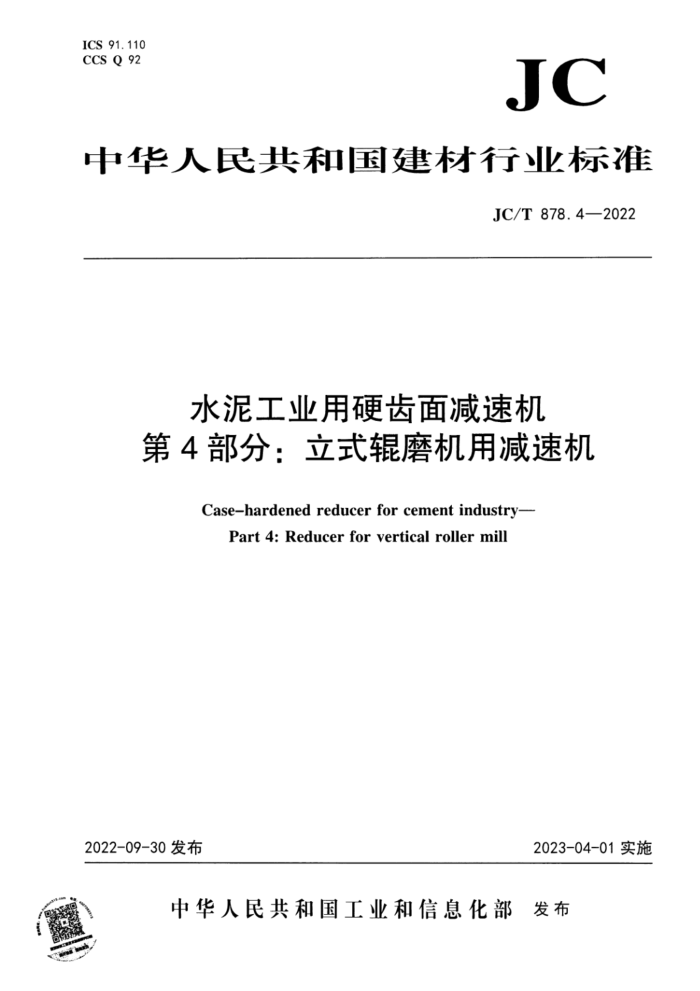

ICS 91.110 CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 878.4—2022
水泥工业用硬齿面减速机第4部分：立式辊磨机用减速机
Case-hardened reducer for cement industry-
Part 4:Reducerfor vertical rollermill
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部 3发布 JC/T878.4—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是JC/T878《水泥工业用硬齿面减速机》的第4部分。JC/T878已经发布了以下部分：一第1部分：中心传动磨机减速机：一第2部分：边缘传动减速机：一一第3部分：窑用减速机：一一第4部分：立式磨机减速机：一第5部分：辑压机用减速机。 本文件代替JC/T878.4--2010《水泥工业用硬齿面第4部分：立式磨机减速机》，与JC/T878.4 2010相比，除结构调整和编辑性改动外，主要技术变化如下： a) 更改了三级结构型式（XSD）（见4.1，2010年版的3.1)： b) 增加了三级双行星传动结构型式减速机(XSS）（见4.1)： c) 增加了JMLXSD型、JMLXSS型减速机传动示意图（见图2、图3）； d) 更改了各结构型式减速机的型号，并增加了速比范围（见4.3，2010年版的3.3.1)； e) 更改了滚动轴承设计寿命（见5.1.3，2010年版的4.3.4)； f) 增加了滚动轴承基本额定寿命L1o计算要求（见5.1.3)； g) 增加了图样上线性尺寸的形位公差及焊接件非切削加工要求（见5.1.4)： h) 更改了减速机的润滑油要求（见5.2.3，2010年版的4.2.3)： i) 增加了箱体质量要求（见5.3.1，2010年版的4.3.1)； j) 更改了轴的探伤质量等级要求（见5.3.2.3，2010年版的4.3.2.3)； k) 更改了齿轮的技术要求（见5.3.3，2010年版的4.3.3)； 1) 增加了行星转架要求（见5.3.4)； m) 增加了装配要求（见5.4)： n) 更改了减速机空载性能要求（见5.5.5，2010年版的4.4.2)： 0) 增加了负载性能指标（见5.5.6b)）： p) 增加了智能监测探点（见5.6)： q) 增加了主要零部件、装配的试验方法（见6.1、6.2)： r) 增加了出厂检验项目表（见表8)： s) 更改了标牌内容（见8.1.1，2010年版的7.1.1)； t) 增加了减速机上标志、标识的内容要求（见8.1.2)： u) 更改了包装要求（见8.2，2010年版的7.2)； v) 更改了运输和贮存的要求（见8.3，2010年版的7.3和7.4)；
增加了JMLXSS型外形图（见附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。
W)
I JC/T878.4—2022
本文件起草单位：南京高精齿轮集团有限公司、中国建材机械工业协会、宁波东力传动设备有限公司、荆州市巨鲸传动机械有限公司、重庆齿轮箱有限责任公司、江苏国茂减速机股份有限公司、江苏泰隆减速机股份有限公司、捷诺传动系统（常州)有限公司。
本文件主要起草人：鄂明均、安博、靳文丞、丁为民、高波、何东、蔡东、周亚政、黄耀煌本文件所代替文件的历次版本发布情况为：一2001年首次发布为JC/T878.4一2001，2010年第一次修订：一一本次为第二次修订。
11 JC/T878.4—2022
引言
本文件是为了满足水泥工业对硬齿面减速机的需要而制定的。本文件通过规定硬齿面减速机的型式、技术参数、主要零部件要求、装配要求、整机性能、检测装置、试验方法及检验规则促进水泥工业配套设备的标准化。
随着新型干法水泥生产技术的不断进步，对粉磨的节能降耗要求越来越高，这使得立式辊磨机的粉磨技术得以迅速发展。立式辊磨机粉磨系统规格的不断扩大，对立式辊磨机用减速机提出了更高的要求，针对目前减速机实际工况，提高减速机可靠性尤为重要。在本文件中对减速机的齿轮、箱体、转架等关键部件提出了更高的要求，本文件的修订内容中也增加了减速机配备智能监测装置的要求。采用智能的监测手段，实时监测减速机运行状态，进一步提高减速机可靠性及满足智能化生产线的需求，
水泥工业主要分为生料研磨、物料烧结、水泥研磨三大工艺步骤，每步骤需要不同的硬齿面减速机，主要类型为中心传动减速机、边缘传动减速机、窑用减速机、立式辊磨用减速机、辊压机用减速机等。
JC/T878由五部分构成：一一第1部分：中心传动减速机。目的在于规范水泥工业用硬齿面减速机的中心传动减速机的制造、
安装、检测和应用等；一一第2部分：边缘传动减速机。目的在于规范水泥工业用硬齿面减速机的边缘传动减速机的制造、
安装、检测和应用等：一一第3部分：窑用减速机。目的在于规范水泥工业用硬齿面减速机的窑用减速机的制造、安装、
检测和应用等；一一第4部分：立式辑磨机用减速机。目的在于规范水泥工业用硬齿面减速机的立式辊磨机用减速
机的制造、安装、检测和应用等：一第5部分：辊压机用减速机。目的在于规范水泥工业用硬齿面减速机的辊压机用减速机的制造
安装、检测和应用等。
III JC/T878.4—2022
水泥工业用硬齿面减速机第4部分：立式辊磨机用减速机
1范围
本文件规定了立式辊磨机用减速机的型式、标记和技术参数、要求、试验方法、检验规则和标志、 包装、运输、贮存。
本文件适用于水泥工业用硬齿面减速机中的立式辊磨机用减速机（以下简称减速机），其他行业可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T700—2006 碳素结构钢 GB/T1184—1996 形状和位置公差未注公差值 GB/T1348—2019 球墨铸铁件 GB/T1804—2000 一般公差未注公差的线性和角度尺寸公差 GB/T3098.1-—2010 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3480 渐开线圆柱齿轮承载能力计算方法 GB5903—2011 工业闭式齿轮油 GB/T6388 运输包装收发货标志 GB/T6391 滚动轴承额定动载荷和额定寿命 GB/T6404.1齿轮装置的验收规范第1部分：空气传播噪声的试验规范 GB/T6404.22005齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定 GB/T6414一2017铸件尺寸公差、几何公差与机械加工余量 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9439--2010灰铸铁件 GB/T9969工业产品使用说明书总则 GB/T10062（所有部分）锥齿轮承载能力计算方法 GB/T10095.2一2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T11365—2019锥齿轮精度制 GB/T13306标牌 GB/Z18620.2 2圆柱齿轮检验实施规范第2部分：径向综合偏差、径向跳动、齿厚和侧隙的检验 GB/Z18620.4 圆柱齿轮检验实施规范第4部分：表面结构和轮齿接触斑点的检验 GB/T37400.3—2019 重型机械通用技术条件第3部分：焊接件 GB/T37400.4—2019 重型机械通用技术条件第4部分：铸铁件 GB/T37400.6—2019 重型机械通用技术条件第6部分：铸钢件
