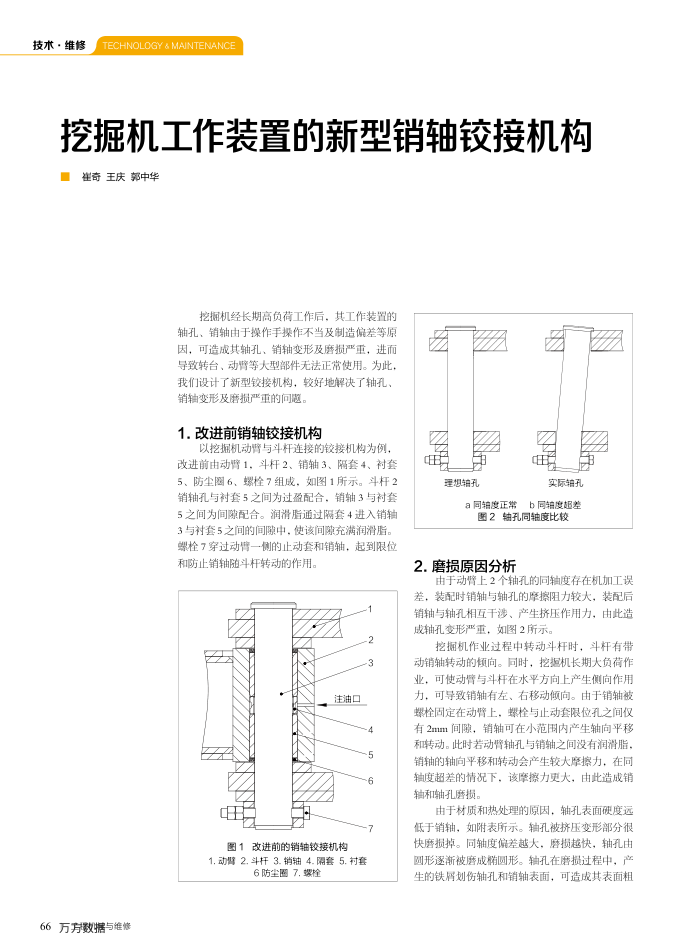

挖掘机工作装置的新型销轴铰接机构，崔奇王庆郭中华
挖掘机经长期高负荷工作后其工作装置的轴孔、销轴由于操作手操作不当及制造偏差等原因，可造成其轴孔、销轴变形及磨损严重，进而导致转台、动臂等大型部件无法正常使用。为此我们设计了新型铰接机构，较好地解决了轴孔，
销轴变形及磨损严重的问题。 1.改进前销轴铰接机构
以挖掘机动臂与斗杆连接的铰接机构为例，改进前由动臂1，斗杆2、销轴3、隔套4、衬套 5、防尘圈6、螺栓7组成，如图1所示。斗杆2 销轴孔与衬套5之间为过盈配合，销轴3与衬套 5之间为间隙配合。润滑脂通过隔套4进入销轴 3与衬套5之间的间隙中。使该间隙充满润滑脂。螺栓7穿过动臂一侧的止动套和销轴，起到限位和防止销轴随斗杆转动的作用。
注油口
图1改进前的销轴铰接机构
1.动肾2.斗杆3.销轴4.隔套5.衬套
6防尘圈7.螺栓
66万方数据与维修
CB
理想轴孔
油
实际轴孔
a同轴度正常b同箱度超差图2轴孔同轴度比较
2.磨损原因分析
由于动臂上2个轴孔的同轴度存在机加工误差，装配时销轴与轴孔的摩擦阻力较大，装配后销轴与轴孔相互干涉、产生挤压作用力，由此造成轴孔变形严重，如图2所示。
挖掘机作业过程中转动斗杆时，斗杆有带动销轴转动的颠向。同时，挖揭机长期大负荷作业，可使动臂与斗杆在水平方向上产生侧向作用力，可导致销轴有左、右移动倾向。由于销轴被螺栓固定在动臂上，螺栓与止动套限位孔之间仅有2mm间障，销轴可在小范围内产生轴向平移和转动。此时若动臂轴孔与销轴之间没有润清脂，销轴的轴向平移和转动会产生较大摩擦力，在同轴度超差的情况下，该摩擦力更大，由此造成销轴和轴孔磨损。
由于材质和热处理的原因，轴孔表面硬度远低于销轴，如附表所示。轴孔被挤压变形部分很快磨损掉。同轴度偏差越大，磨损越快，轴孔由圆形逐渐被磨成椭圆形。轴孔在磨损过程中，产生的铁屑划伤轴孔和销轴表面，可造成其表面粗
