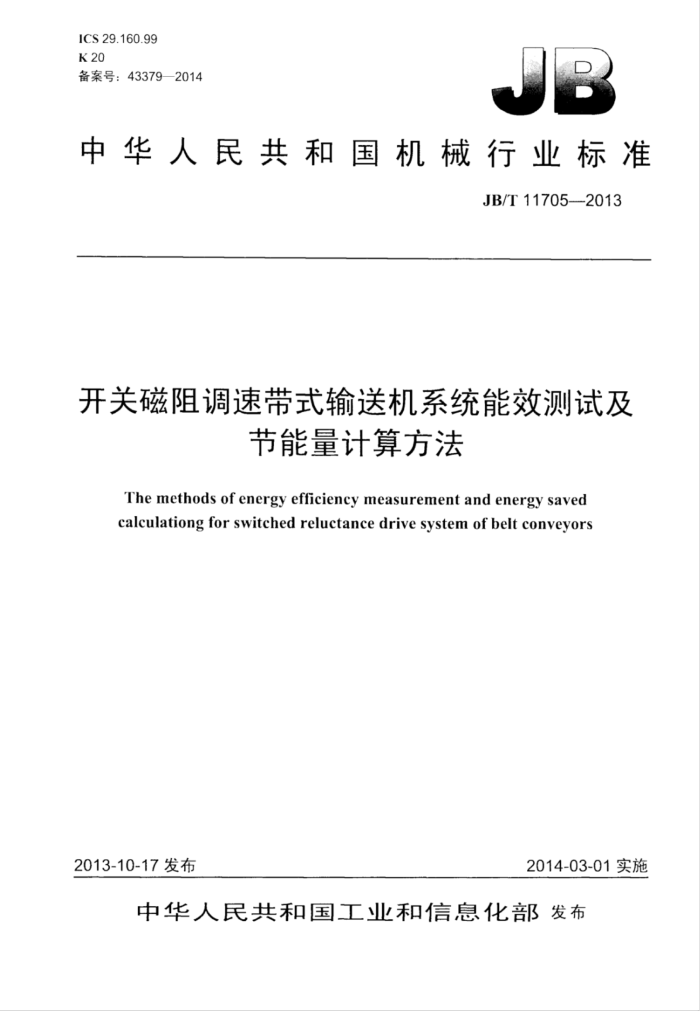

ICS 29.160.99 K 20 备案号：43379—2014
中华人民共和国机械行业标准
JB/T11705-2013
开关磁阻调速带式输送机系统能效测试及
节能量计算方法
The methods of energy efficiency measurement and energy saved calculationg for switched reluctance drive system of belt conveyors
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T117052013
目 次
前
范用规范性用文件术语和定义
3
4 测试现场条件、项目及仪表要求 4.1 测试现场条件 4.2 测试项目 4.3 测量仪表 5 测试方法
系统运行效率的让算方法 6.1开关磁阻调速装置及开关磁阻电动机的运行效 6.24 传动机构的传动效率n 6.3并联效率bl 6.4 带式输送机运行效率ns 6.5开关磁阻调速系统运行效率n 调速节能及节能量计算的原则节能量计算方法 8.1 有功节能量AEp 8.2 无功节能量AEo 8.3 综合节能量AEc 图1 开关磁阻调速系统边界范流程图图2 并联驱动系统边界范围流程图表1 测量仪表及准确度表2 传动机构效率表3 重复读数变化及波动容差表4 次重复测量相对误差值
6
8
T
口
.3
0
.#3 JB/T11705—2013
前言
本标准按照GB/T1.1一2009给的规则起草。 本标准国机械「业联合会提出。 本标准山个旋转电机标准化技术委员会（SAC/TC26）1。 本标准负费起草单位：1海电器科学研究所（集团）有限公司、海电机系统节能工程技术研究十
心有限公司、1海电科电机科技有限公司、海电科系统能效检测有限公司、安徽明腾永磁机电设备有限公司、浙江金龙电机股份有限公司、山东华力电机集团股份有限公司。
本标准参加起草单位：山西防爆电机（集州）有限公司、江苏环球特种电机有限公司、湖南天能电机制造有限公司。
本标准主要起草人：强雄、冯东升、严蓓兰、梅浩东、川、十庆东。 本标准为首次发有。
II JB/T117052013
开关磁阻调速带式输送机系统能效测试及节能量计算方法
1范围
不标准规定广开关磁阻调速带式输送机系统能效测试现场条件，项目及仪表要求，测试方法。系统
运行效率的计算方法、调速节能及节能量计算的原则、节能量计算方法。
本标准适用丁输送煤炭、散粮、矿石、化肥等物料的开关磁阻调速带式输送机系统。
2规范性引用文件
下列文件对本文件的应用是必不可少的。从是注日期的引用文件，仪注日期的版本适用」本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T10595---2009带式输送机 GB/T12497—2006三相异步电动机经济运行 JT/T326—2009港I.J带式输送机能源利用效率检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
开关磁阻调速带式输送机系统 switched reluctance drive system of belt conveyors 由开关磁阻调速装置。开关磁阻电动机、传动机构、带式输送机按流程要求组成的总体，简称开关
磁阻调速系统 3.2
开关磁阻调速系统边界 boundary of switched reluctance drive system 出开关磁阻调速系统电能输入端到带式输送机未端所组成的整个流程范围
3.3
开关磁阻调速系统运行效率 efficiency of switched reluctance drive system of belt conveyors 开关磁阻调速系统运行时，带式输送机未端输出的有效功率与电源开关输出端的有效功率之比的百
分数。 3.4
节能量 energy saved 满起同等需要或达到相间月的的条件下，能源消费减少的数量。
测试现场条件项目及仪表要求
1
4.1测试现场条件 4.1.1测试前应具备开关磁阻调速系统设备的参数、运行台账（或运行记录）等有关资料和必要的生产工艺流程图样。 4.1.2根据被测开关磁阻调速系统的现场条件，确定开关磁阻调速系统边界范围，绘制开关磁阻调速 JB/T11705--2013
系统边界范脚流程图（见图1），制定切实可行的测试方案。
开关碰阳
开关磁阳电动机
输送日的地
传动机构
一带式输送机
开关 调速装型
系统输出边界点
系统输入过界点
开关磁FL调连系统
图1开关磁阻调速系统边界范围流程图
4.1.3测试应在开关磁阳调速系统正常运行正况下进行，测试的时间选择和测算数值的取值应具有代表性。 4.1.4 变负载运行的开关避阻调速系统测试况点，应在负载变化的周期内，选择相对稳定的3种一5 种工况点（包括最大负载和最小负载运行「况点）作为测量的基准工况点。测量的周期时问不小了负载循环变化个周期，并取其平均值。 4.1.5开关磁阻调速系统输入电能边界点测量部位，以取在开关磁阻调速系统的电源开关输出端处（即开关磁阻调速装置输入端处） 4.1.6开关磁阻调速系统输出能量边界点测量部位，一般应取带式输送机的未端。 4.2测试项目 4.2.1 开关磁阻调速系统输入电能或功率。 4.2.2 开关磁阻电动机的输出功率和运行效率。 4.2.3 传动机构传动效率。 4.2.4 带式输送机有效能量和运行效率。 4.2.5 开关磁阻调速系统运行效率。 4.3 测量仪表 4.3.1 测量仪表的准确度应符合表1的规定。 4.3.2 各种测量仪表都应是国家计量部门认可的产品，并在各级计量部门检定的有效期内。
表1测量仪表及准确度
测量仪表准确度%
功诈装 N0.5
电能表 ≤2.0
质量称重表 ≤2.0
转速表 ≤0.25
5测试方法
5.1开关磁阻调速系统输入能或功率以选择测量电、电流有效值的仪表和功率表进行测量。开关磁阻电动机由开关磁阻调速装置驱动运行，因此通过测量开关磁阻调速装置输入功率和开关磁阻电动机输出功率，来计算开关磁阻调速装置及开关磁阻电动机的运行效率。对出多套开关磁阳调速装置、电动
7 JB/T11705--2013
机、传动机构开联驱动输送机的开关磁阻调速系统输入电能或功率，同时测定， 5.2开关磁阻电动机的输出功率的测量，可从产品样本的效率特性川线1否查取，也可按表1中仪表准确度的要求，采用其他的功率测量法进行。 5.3传动机构的传动效率可按表2的规定查取（股叫取最人值） 5.4带式输送机的输送量按GB/T10595：20095.11的规定测试：带式输送机有效能量按JT/T326 2009的规定测试。
表2传动机构效率
同轴直连 100
联圳器 99 ~99.5
传动形式传动效率%
机械变速装置产品样本或测试数据
5.5系统测试过程中的读数。测量时同··工说下电压、电流、功率数、转速、功率及电能等被测量参数应间时进行读数，每种被测量参数应重复读取：组以1的测量值，以各组读数的平均值作让算值。 为判别系统测量时的稳定性和读数的准确性，各纠同·测量重复读数的变化及波动容差应符合表3的规定。同--测量读数变化超过表3的规定值，喇该况点测量值无效，对该说进行重新测量读数。
表3重复读数变化及波动容差
同一测量重复读数的最人值一与最小值间的容差范围%
重复读数红数
转速 ≤0.5 ≤-
电功率（或电能）、物料质量
3 5
≤2 ≤3.5
注：最人值与最小值之间差值百分比计算公式为：（最人值一最小值）／最人值×100% 5.6开关磁阻调速系统运行效率的测量，每种况测试过程时间不少了1h。同一工况点应间隔重复测量一次，每次测量问隔10min～15min。以三次测量的平均值作为该系统运行效率值。 5.7 系统运行效率次重复测量值的相对总误差值不大于土3%。 5.8 系统单项测量和其他测量值的一次重复测量相对误差值，应符合表4的规定。
表4三次重复测量相对误差值
电功率（或电能》、物料质量 转速 电动机效率 带式输送机运行效率
测量值
± 0.5
睿许相对误差值范埔 1%
±4.5
±4.5
± 2.5
系统运行效率的计算方法
6.1 开关磁阻调速装置及开关磁阻电动机的运行效率17
开关磁阻调速装置及开关磁阻电动机的运行效率按式（1）计算：
Pul ×100 7 Pin
.*****..(l)
武中: 7b 开关磁阻调速装置及开关磁阻电动机的运行效率，%：
Pbout开关磁阻电动机输出功率，单位为干瓦（kW）； Pbin 开关磁阻调速装置输入功率，单位为干瓦（kW）。
3 JB/T11705—2013
6.2传动机构的传动效率n
传动机构的传动效率n按表2查取。 6.3并联效率nbl
如采用多套开关磁科调速装置、开关碰磁阻电动机、传动机构川联驱动带式输送机，如图2所示，多货开关啡调速装背、开关磁阻电动机、传动机构的川联效率按式（2）计算：
7bl =(K17h17it + K27b27j2 + .- + K,7b;7j;)×100 -
(2)
(.-..2....)
": bl.. 川联效率，%： K一一支路的分率，即为各支路从总电量中分得的电量总供电量的分电权重，Ki+K2+
K-+..*+K=1:
7bi 支路的开关磁阻调速装置及开关磁阳L电动机的运行效率： ni 文路的传动机构的传动效率。
开关组电动机
开关磁阻调速
传动机构
装置
电源开关
开关磁阻调速
开关磁鞋 传动机构 带式输送机
装置
电动机
开关磁阻调速
开关磁阻电动机
传动机构
装置
并联驱动
图2并联驱动系统边界范围流程图
6.4带式输送机运行效率n
带武输送机运行效率n按式（3）或式（4）让算：
Qyx 7s Pin'7017;
X100
(3)
7s Pbin'7bl Qyx
x100
(4)
r": n"—带式输送机运行效率，%： Oyx 一带式输送机有效功率，单位为T瓦（kW)； Pbim一开关磁阻调速装置输入功率，单位为千瓦（kW）： 7b 开关磁阻调速装置及开关磁阻电动机的运行效率： n; 传动机构的传动效率：
4 JB/T11705—2013
7bl 联效率。 6.5开关磁阻调速系统运行效率nx
开关磁H调速系统运行效率按式（5）计算：
Om×100 . 7% Pbin
(5)
式: 7 一开关磁阻调速系统运行效率，%： O-带式输送机有效功率，单位为下kW)： Pbin 开关磁调速装置输入功率，单位为下比（kW）
7调速节能及节能量计算的原则
7.1开关磁阻调速系统调速节能应能满是作产需求，准且不影响产能。 7.2开关磁阻调速系统可在轻载或空载时进行调速节能，调速后以尽量在电动机额定转矩处运行，以提高能源利用率。 7.3基准期指节能措施实施前的时间区段，通常为节能措施实施前年或商定的时间区段。 7.4统计期指节能措施实施究成后的时间×段，通常为节能措施实施完成后：·个或商定的时间x段。 7.5基准期、统计期和测试工况点应根据协议事先商定，但前后应保持对应和一致性。 7.6基准期、统计期的数据以在生产正常、设备运行1况稳定条件下进行采集，应采用基准期、统让期的数据为调速节能的计算依据。 7.7调速节能的节能量计算所用的基准期利统计-期电能消耗量应为实际电能消耗量。 7.8当采用-个考察期间电能消耗量推算统计期电能消耗量时，以说明理由和推算的合理性。 7.9 节能量计算值为负时表示节能。
8节能量计算方法
8.1有功节能量AEp
有功节能量按式（6）让算：
AEp=(R-P)M .
(6)
式十: AEp 有功节能量，单位为干瓦时（kW·h）： P一一统计期输送单位产品的平均耗电量，单位为T瓦时每吨（kW·h/t)： P2一基准期输送单位产品的平均耗电量，单位为下配时每吨（kW·h/t）： M统计期输送的合格产品数量，单位为吨（t）。
8.2无功节能量AEQ
无功节能量按式（7）计算：
AEo-(O-O)KoM
(7)
武:
