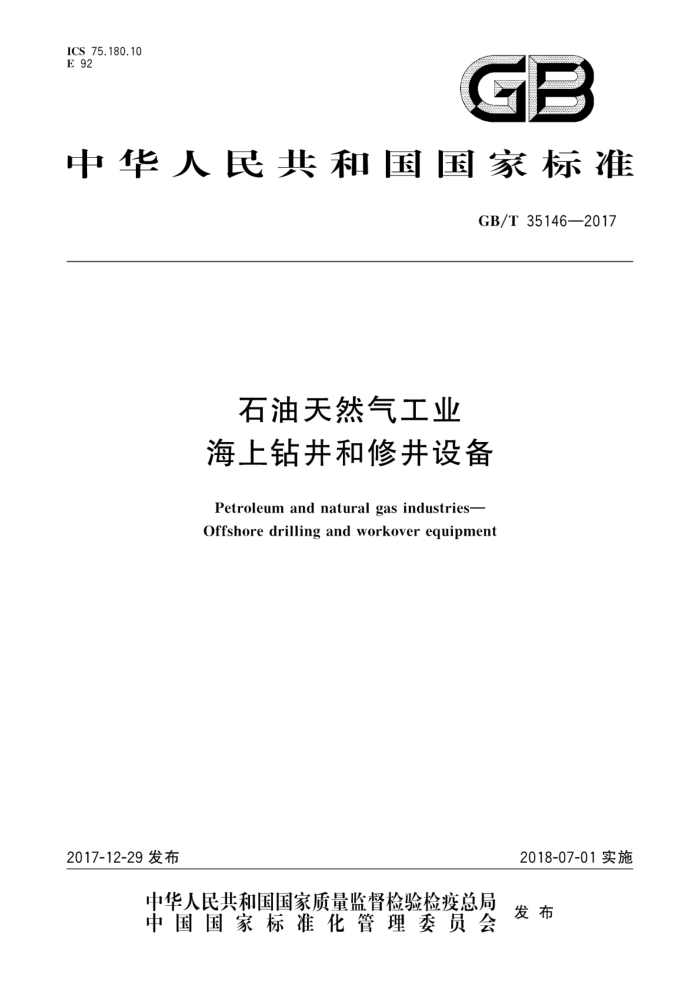

中华人民共和国国家标准
GB/T35146—2017
石油天然气工业海上钻井和修井设备
Petroleum and natural gas industries- Offshore drilling and workover equipment
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T35146—2017
目 次
前言范围
1
2 规范性引用文件术语定义和缩略语
3
3.1术语和定义 3.2 缩略语 4技术要求 4.1 设计原则 4.2 材料和焊接· 4.3 管道系统 4.4 电气、自动化和安全系统 4.5 钻井系统和设备 4.6 修井系统和设备制造、工艺和试验 5.1 概述 5.2 制造 5.3 无损检测（NDT） 5.4 试验参考文献
17 21
26 49
05
53
54 55 55
00
表1 安全系统和功能分类表2 最安全条件和相应输出电路配置表3 最长可用时间表4 平均最小夏比V型缺口冲击功表5 平均夏比V型缺口冲击试样修正系数表6 螺栓材料性能分类表7 钢管的腐蚀裕度表8 设计系数表 9 修井相关结构技术要求表10 承压件和管道焊接的NDT范围表11 结构焊缝的最低NDT 表12 提升设备的试验载荷
12
13 18 1.9 20
30 50 55 56 57
-. GB/T35146—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：宝鸡石油机械有限责任公司、国家油气钻井装备工程技术研究中心、中海油研究
总院、中海油田服务股份有限公司、中国船级社海工审图中心兰石石油装备工程有限公司四川宏华石油设备有限公司、中石化石油工程机械有限公司四机厂、中石油钻井工程技术研究院江汉机械研究所、 南阳二机石油装备集团股份有限公司。
本标准主要起草人：马广蛇、王春春、杨向前、王维旭、凌爱军、吴新胜、冯云、鲁献、范亚民、高杭、 朱再思、刘勇、全兆盘、杨玉刚。
I GB/T35146—2017
石油天然气工业海上钻井和修井设备
1范围
本标准规定了石油天然气工业海上石油钻井设备、修井设备和辅助设备的设计原则、材料、焊接、结构、试验程序和要求
本标准适用于在各种类型移动式和固定式海上钻井和修井平台上新安装使用的钻井设备、修井设备和辅助设备的设计和建造，在役设备适用时可参照执行。
本标准适用于从概念设计到建造完成的全部过程，也包括大修。 本标准给出的技术和程序上的要求也适用于临时安装的设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱（ISO898-1:2009，MOD) GB/T3098.2紧固件机械性能螺母（GB/T3098.2—2015,ISO898-2:2012,MOD) GB/T4208外壳防护等级（IP代码）（GB/T42082017.IEC605292013.IDT GB/T9445无损检测人员资格鉴定与认证（GB/T9445—2015ISO9712—2012.IDT） GB/T17744石油天然气工业钻井和修井设备 GB/T19190石油天然气工业钻井和采油提升设备 GB/T19869.1钢、镍及镍合金的焊接工艺评定试验 GB/T20174石油天然气工业钻井和采油设备钻通设备（GB/T20174一2006，ISO13533：
2001-MOD)
GB/T20972（所有部分）石油天然气工业油气开采中用于含硫化氢环境的材料［ISO15156（所有部分）
GB/T25428 石油天然气工业钻井和采油设备钻井和修井井架、底座 GB/T30217.1石油天然气工业钻井和采油设备第1部分：海洋钻井隔水管设备的设计和操
作(GB/T30217.1—2013.ISO13624-1:2009,IDT)
NB/T47013.2承压设备无损检测第2部分：射线检测 NB/T47013.3 承压设备无损检测 小第3部分：超声检测 NB/T47013.4 承压设备无损检测第4部分：磁粉检测 NB/T47013.5承压设备无损检测第5部分：渗透检测 SY/T5053.2钅 钻井井口控制设备及分流设备控制系统规范（SY/T5053.2一2007，APISpec16D：
1993.IDT)
SY/T5323石油天然气工业钻井和采油设备节流和压井设备（SY/T5323—2016，APISpec 16C:2015,MOD)
SY/T6666石油天然气工业用钢丝绳的使用和维护推荐作法（SY/T6666一2012，APIRP9B： 2005.MOD)
1 GB/T35146—2017
SY/T6667分流器系统设备及作业推荐作法（SY/T6667—2006，APIRP64：2001.IDT） SY/T6868钻井作业用防喷设备系统（SY/T6868—2016，APISTD53:2012，MOD） SY/T6913海洋钻井隔水管设备规范（SY/T6913—2012，APISpec16F：2004，MOD） SY/T10033海上生产平台基本上部设施安全系统的分析，设计、安装和测试的推荐作法
(SY/T10033—2000.APIRP14C:1994,IDT)
材料与焊接规范（2015）中国船级社（CCS) 海上移动平台人级规范（2016）中国船级社（CCS）钻井装置发证指南：GD02一2006中国船级社（CCS）海上固定平台安全规则（2000）中华人民共和国国家经济贸易委员会 ISO13628-7石油天然气工业水下生产系统的设计与操作第7部分：完井/修井隔水管系统
(Petroleum and natural gas industries-Design and operation of subsea production systems-Part 7 : Completion/workover riser systems)
ISO13628-11石油天然气工业水下生产系统的设计与操作第11部分：水下和海上用性管系统 (Petroleum and natural gas industries-Design and operation of subsea production systems-Part ll : Flexible pipe systems for subsea and marine applications)
ANSIB2.1通用管螺纹（英制）（干密封除外）［PipeThreads，GeneralPurpose（Inch）（ExceptDr yseal)]
ANSI/ASMEB31.3：2012工艺管道系统（ProcessPiping) ASME锅炉和压力容器规范，第IX卷焊接、钎接和粘接评定（ASMEBoilerand pressurevessel
code, Section IX , Welding and brazing qualifications)
ASTMA193/A193M高温高压和其他专用合金钢和不锈钢用栓接材料标准规范（Standard specificafion for Alloy-steel and stainless steel bolting materials for high temperature or high pressure service and other special purpose applications)
AWSDl.1/Dl.1M钢结构焊接规范(StructuralWeldingCode一Steel) DNVGL-OS-D202：2015自动控制、安全和无线电通信系统（Automation，SafetyandTelecom
munication Systems)
DNVGL-OS-E2o1碳氢化合物生产设备（适用于试井）［HydrocarbonProductionPlant（Onlyap plicable for well testing)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
警报alarm 用视觉和（或）听觉信号发出异常情况的警告。听觉部分通常引起人员的注意，而视觉部分用于识
别异常情况
注：在特殊操作条件下，视觉和听觉部分可分别提供两个功能 3.1.2
预期的偶然事件defined accidental events 船上设施可能引起人员死亡或严重人身伤害，并得到控制以满足风险验收准则的事件。包括可能
导致设施结构重大损害、失稳或要求撤离设施的事件。预期的偶然事件构成定义计算偶然载荷的一个基础。 2 GB/T35146—2017
3.1.3
深水 deep water 超过500m的水深。
3.1.4
设计压力 design pressure 系统设计的最大压力注：压力安全阀（PSVs）的设定值不应超过该压力。
3.1.5
钻井设备drilling equipment 安全钻井作业所必需的设备和系统，但仅限于本标准所涵盖的系统
3.1.6
控压钻井managed pressure drilling：MPD 用于精确控制井筒环空压力剖面的自适应钻井工艺。
3.1.7
动态MPD 压力控制设备dynamic MPD pressure control equipment 用于动态适应井筒环空压力剖面的机械设备。
3.1.8
静态MPD压力控制设备staticMPDpressure control equipment 用于隔离井内回压的机械设备。
3.1.9
设备 equipment 本标准所述钻井系统涉及的所有机械和结构零部件。
3.1.10
基本功能 essential function 丧失或失效能对人员，环境或装置造成直接危险的功能
3.1.11
重要功能 important function 不需要连续利用的功能，尽管功能的失效或不可用能削弱人员、环境或设施的安全，但不能造成直
接的危险。 3.1.12
非重要功能 non-important function 既不是基本或重要的也不是安全的功能
3.1.13
故障保护fail safe 当系统发生故障时元件或系统转到或保持最安全的模式。
3.1.14
故障 failure 本标准指造成下列一种或两种影响的事件：
功能恶化到安全性受到很大影响的程度：元件或系统功能的丧失。
3.1.15
现场检测仪表 field instrumentation 组成某一过程段的整体部分以保持功能的所有测试仪表。现场检测仪表包括：
3 GB/T35146—2017
传感器，执行器以及必要的保持该过程段局部控制和检测的局部控制回路和相关的局部处理；人工操作的用户界面（需要时）。
其他设备项目不属于现场测试设备，无论其是在本地或远程实施。这适用于远程系统使用的信息的数据采集和预处理的数据通信和设备。 3.1.16
危险区域hazardousarea 预期可能经常发生，要求特别防范的易燃、易爆场所。
3.1.17
独立系统independent systems 在多个系统间没有功能联系且不会发生共模故障的系统。
3.1.18
指示 indications 给使用者的处理设备值或系统状态的视觉显示。
3.1.19
设施或钻井设施installation or drilling installation 浮动式和固定式结构的总称，包括勘探、钻井、生产、碳氢化合物的处理或储存或其他相关添加剂或
液体的设备，也包括预期从事这些活动的人员使用的生活设施。 3.1.20
最大许用工作压力maximumallowable workingpressure；MAWP 系统的最大操作压力。MAWP不能高于系统的设计压力。
3.1.21
最长可用时间 maximum available time 出现故障后功能恢复所用的最长许可的延迟时间。
3.1.22
最低设计温度 minimum design temperature; MDT 最低设计操作温度或环境启动温度。
3.1.23
MPD压力控制设备MPDpressurecontrol equipment MPD的动态和静态压力控制设备。
3.1.24
MPD压力控制系统MPD pressure control system 在井系统中分别控制流量和压力的MPD控制器装置、井的检测系统和MPD压力控制设备的完整
系统。 3.1.25
MPD系统MPD system 用于控压钻井作业的特殊井系统（见3.1.45）。
3.1.26
操作条件operating conditions 装置（适用时，可以是浮动式的也可以是固定在海底的）所在的用于钻井或其他类似操作目的，且环
境和操作载荷不超过规定的合理操作设计极限的位置条件。 3.1.27
过程 process 受控设备所进行活动的结果。
4
