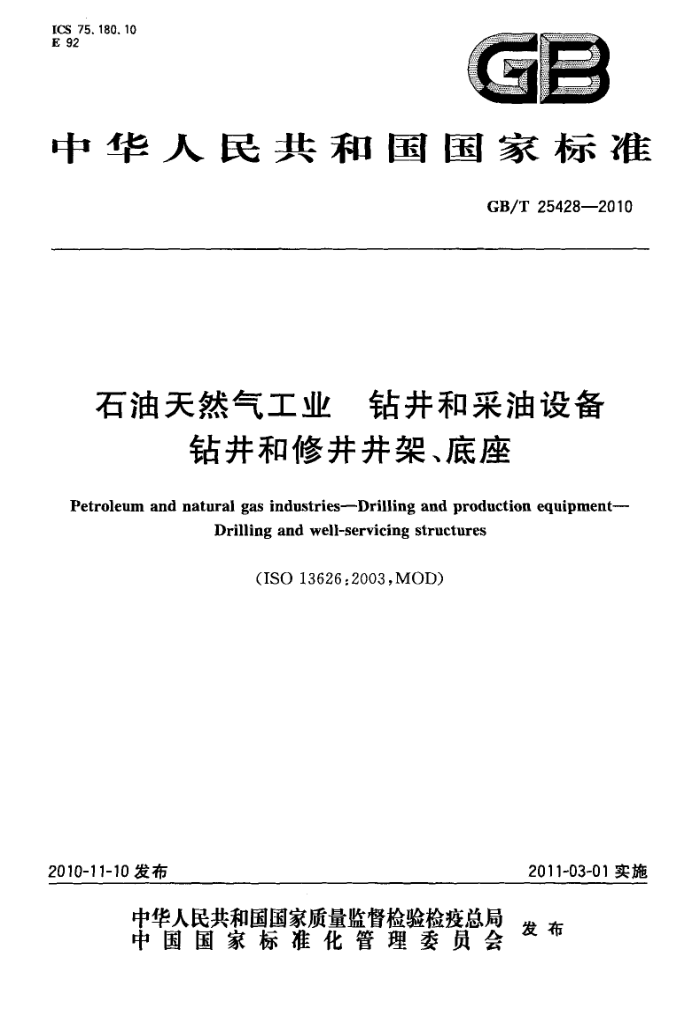

ICS 75. 180. 10 E 92
中华人民共和国国家标准
GB/T 25428—2010
石油天然气工业 钻井和采油设备
钻井和修井井架、底座
Petroleum and natural gas industries--Drilling and production equipment--
Drilling and well-servicing structures
(ISO 13626 :2003,MOD)
2011-03-01实施
2010-11-10 发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T 25428--2010
目 次
前言范围
1 2
规范性引用文件 3 术语和定义
产品规范等级标记和信息标准额定值设计载荷设计规范材料·
4
5
6
8
12 12 13 15 17 18 21 42
9
10 焊接要求 11 质量控制 12　文件附录A（规范性附录） 附加要求附录B（规范性附录） 标准井架附录C(资料性附录) 本标准与 API Spec 4F(第 3版）:2008 技术性差异参考文献
- GB/T 25428—2010
前言
本标准修改采用ISO13626：2003《石油天然气工业钻井和采油设备钻井和修井井架、底座》 (英文版)。
本标准根据ISO13626：2003重新起草。 在采用ISO13626:2003时，本标准做了一些修改，有关的技术性差异已编入正文并在它们所涉及
的条款的页边空白处用竖直单线标识。
本标准与ISO13626:2003相比，主要技术差异为：标准范围中增加了“天车”内容; 一-对于ISO13626：2003引用的其他国际标准和国外先进标准中有被等同或修改采用为我国标
推的，本标准引用我国的这些国家或行业标准代替对应的国际标准和国外先进标准，其余未被等同或修改采用为我国标准的，在本标准中均被直接引用；将ISO13626：2003包含要求的注”去掉，按照GB/T1.1其内容编人正文。
一 一
为便于使用,本标准还做了下列编辑性修改： a）“本国际标准”一词改为“本标准”; b）用小数点"。”代替作为小数点的逗号“”; ℃）删除国际标雅的“特别声明”、“前言”和“[言”; d）由于APISpec4F：2008(第3版）已发布，而ISO13626:2003是在APISpec4F：1995（第2版）
的基础上修订的，为了给使用本标准的人员提供更多参考，保证本标准的实用性，增加了资料性附录 C"本标准与 API Spec 4F:2008(第 3 版)技术性差异”。
本标准的附录 A、附录 B 为规范性附录,附录 C为资料性附录。 本标准由全国石油钻采设备和工具标准化技术委员会(SAC/TC 96)提出并归口。 本标准负责起草单位：宝鸡石油机械有限责任公司。 本标准参加起草单位：南阳二机石油装备(集团)有限公司、中国石化集团江汉石油管理局第四机械
广、四川宏华石油设备有限公司。
本标准主要起草人：刘红芳、黄悦华、范亚民、王世军、郝玉英、刘俭、张勇、池胜昌兰。
I GB/T 25428--2010
石油天然气工业钻井和采油设备
钻井和修井井架、底座
1范围
本标准规定了石油工业钻井和修井作业的钢结构件的要求和推荐做法，提供一种确定钢结构设计额定值的统一方法，给出两种产品规范等级。
本标准适用于所有新设计的标准钢制井架、特殊井架、轻便井架、天车以及底座。 附录A为补充要求，只有当购买者在合同中注明时,补充要求才适用。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 9445无损检测人员资格鉴定与认证 GB/T19190石油天然气工业钻井和采油提升设备 SY/T5112钻井和采油提升设备规范（不规范级别） SY/T5170石油天然气工业用钢丝绳(SY/T5170—2008,ISO10425:2003,Steel wire ropes for
Petroleum and natural gas industries-Minimum requirements and terms acceptance,MOD)
SY/T6666石油天然气工业用钢丝绳的选用和维护的推荐作法 SY/T10030海上固定平台规划、设计和建造的推荐作法工作应力设计法 AISC335，1989建筑物钢结构规范许用应力设计和塑性设计 ASTMA370钢制品力学性能试验方法和定义 ASTMA578/A578M特殊应用的平钢板及金属包层钢板直线超声波检查标准规范 AWSD1.1/D1.1M钢结构焊接规范
3术语和定义
下列的术语和定义适用于本标准。
3. 1
横摇角 angle of roll 纵摇角 angle of pitch 从垂线向一侧运动的角度。
3.2
关键部件 :critical component 保持结构稳定所必要的部件，并承受主要载荷的构件，以及在第7章设计载荷作用下承受主载荷的
构件。 3.3
关键焊缝critical weld 连接关键部件的焊缝。
1 GB/T 25428---2010
3. 4
天车总成 crown block assembly 安装在井架或轻便井架顶部的定滑轮组或其总成。
3.5
制造日期 date of manufacture 由制造商确定，日期可在最初制造和发货时间之间选择。
3.6
井架"）derrick 截面为正方形或矩形的半永久性结构，其构件在四面成格构结构或桁架结构。 应在垂直或作业位置将其组装成。可以用也可以不用绷绳。
3.7
设计载荷design load 设计结构承受的力或联合作用的力。该力在所有构件中产生的应力不应超过许用应力。
3.8
动力载荷 f dynamic load 与静载荷不同，由于运动而加到结构上的载荷。
3.9
起升载荷 erection load 起升或放下作业时，轻便井架及其支承结构中产生的载荷。
3. 10
导轨和导向小车 guide track and dollies 用来保持游动系统在各种操作下相对井架在正确位置的设备。 注：可伸缩的导向小车能将游动设备在钻井位置和返回位置间水平移动。
3. 11
绷绳guy line 用于在设计载荷条件下给井架提供横向支持，绳子头与井架连接，另头与地锚连接。
3.12
绷绳图 日 guy pattern 制造厂推荐的锚点相对于井口位置和距离的平面视图。
3.13
塔形井架和无绷绳轻便井架的高度height of derrick and mast without guy lines 从钻台顶面到天车支承梁底面的最小垂直距离。
3.14
有绷绳轻便井架的离度height of mast with guy line 从地面到天车支承梁底面的最小垂直距离。
3. 15
冲击载荷 impact load 由于力的瞬时改变所产生的载荷。
3. 16
轻便井架 mast 塔架形结构，由一段或多段结构组成。在靠近地面的水平位置上装配然后起升到作业位置。 注：如果它包含两段或多段，则可以采用伸缩或展开的方式将其竖立起来。
1） 这里指塔形并架。
2 GB/T 25428--2010
3. 17
轻便井架安装距离 mast set-up distance 为了帮助钻机安装，制造厂所规定的从井口中心到井架结构指定点的距离。
3.18
最大额定大钩静载荷maximum rated static hook load 由游动设备自重和施加在游动设备上的静载荷组成。 注：本标准在规定的游车绳数和没有钻杆立根和抽油杆及风载情况下,该载荷是施加在结构上的最大载荷。假定
死绳固定器和绞车在指定位置。
3. 19
最大额定风速 maximum rated wind velocity 设计的井架总成在规定的设计载荷条件下，所承受的最大风速。 注：最大风速指在距地面或水面上10 m的位暨所测的风速。
3.20
钢丝绳总成公称强度nominal wire rope assembly strength 钢丝绳公称强度乘以根据SY/T6666规定的端部附件的效率。
3.21
周期 period (横摇、纵摇或升沉)一一个完整循环要求的时间。 用表示。
3. 22
钻杆倾角pipe lean 典型位置的钻杆立根与铅垂线的夹角。
3.23
产品规范等级 product specification level 整个设备的主要承受载荷部件的材料及加工控制的等级。
3.24
二层台racking platform 设置于钻台之上一定距离的平台，用于横向支承排放的立根的上端。
3.25
转盘额定静载荷 rated static rotary load 转盘支承梁承受的最大重量。
3.26
额定立根裁荷 frated setback load 底座立根盒内所能支承的管材的最大重量。
3. 27
抽油杆平台 rod board 抽油杆悬挂器 bod hanger 设置于钻台之上某个距离的平台，用于支承抽油杆。
3.28
底座 substructure 用来承受大钩载荷、转盘载荷和立根盒载荷的结构。
4产品规范等级
本标准对钻井和修井作业的钢结构提出了两种产品规范等级，确定了两种级别的技术和质量要求。
3 GB/T 25428--2010
这些要求反映了制造业目前普遍执行的作法。本标准除专门指明是PSL2的要求外，所有的要求都适用于 PSL1。PSL2 包括 PSL1 所有的要求以及附加的质量控制要求。
注：产品规范等级用PSL.表亲。
5标记和信息 5.1铭牌
依照本标准制造的钻井和修井钢结构，应有铭牌予以识别。铭牌上至少应包括5.2～5.4各条中所规定的信息和相应的测量单位（如适用)。标记应采用凸字或凹字。铭牌应固定在结构的醒目位置上。 5.2塔形井架和轻便井架铭牌
应提供下列信息： a） 制造商名称； b） 制造商地址； c) 制造日期，包括年和月； d) 出厂编号； e) 高度，米（m）； f) 最大额定静钩载，带有绷绳（如果适用)和规定的游动滑车绳数； g) 最大额定风速，带有绷绳（如果适用）和额定容量的排放立根； h) 结构设计和制造所依据的标准及其版次； i) 制造厂的绷绳安装图(如果适用）； j> 铭牌上应有下列说明字样：
注意：加速度、冲击、排放立根或风载将降低最大额定静钩载（字体应醒目）。
k） 制造广的载荷分布图（可以放在轻便井架说明书中）； 1) 按6.2f)和6.4e)的规定，画出大钩最大允许静钩载与风速的关系图； m）有绷绳的轻便井架的安装距离，m; n） PSL2（如果适用）； o） 附加要求(SR),如适用见附录 A。
5.3底座铭牌
应提供下列信息： a) 制造商名称； b) 制造商地址； c) 制造日期，包括年和月； d) 出厂编号； e) 最大额定转盘静载荷； f) 最大额定立根排放容量； g) 额定转盘静载荷与额定容量立根载荷的最大联合作用载荷： h) 结构设计和制造所依据的标准及其版次； i) PSL2(如果适用)； j) 附加要求（SR），如适用见附录A。
5.4天车总成铭牌（只对用于塔形井架的天车总成）
应提供下列信息： a） 制造商名称 b） 制造商地址； c) 制造日期，包括年和月；
4 GB/T 25428--2010
d) 出广编号； e) 最大额定静钩载； f) 结构设计和制造所依据的标准及其版次； g) PSL2(如果适用)；
h) 附加要求（SR)，如适用见附录 A。 6 标准额定值 6.1 总则
每个结构应按下列适用的载荷条件进行计算。所有结构的设计，均应满足或超过本标准中所规定的条件。下面的额定值并未包括任何抗冲击裕度。加速度、冲击、立根和风载将降低大钩额定静载荷。 6.2塔形井架（底部固定）
下列载荷条件适用于塔形并架： a） 在规定的游车绳数下的最大额定静钩载； b) 无立根时的最大额定风速（m/s）； c) 满立根时的最大额定风速（m/s）； d) 满立根时的最大立根数和钻杆尺寸； e) 天车人字架最大额定载荷； f) 对于风速从零增加到最大额定值，满立根且游动滑车为最大绳数时额定静钩载。
6.3有绷绳的轻便并架
下列载荷条件适用于有绷绳的轻便井架： a） 游动滑车为规定绳数和制造厂规定的绷绳图样下的最大额定静钩载； b) 无立根时的最大额定风速（m/s）； c) 满立根时的最大额定风速（m/s）； d) 满立根时的最大立根数和钻杆尺寸。
6.4无绷绳的轻便井架
下列载荷条件适用于无绷绳的轻便井架： a） 在规定绳数下游动滑车的最大额定静钩载； b) 无立根时的最大额定风速（m/s）； c) 满立根时的最大额定风速（m/s）； d) 满立根时的最大立根数和钻杆尺寸； e) 对于风速从零增加到最大额定值，满立根且游动滑车为最大绳数时额定静钩载。
6.5动态载荷条件下的轻便井架和塔形井架
下列载荷条件适用于动态载荷条件下轻便井架和塔形井架： a) 在规定绳数下的游动滑车最大额定静钩载； b） 钩载、风载、船体运动及立根负荷在下列情况下的相互联合作用：
1）带有部分立根时的操作工况； 2）下套管工况； 3）等候天气； 4） 保全设备； 5）运输工况。
6.6底座
下列载荷条件适用于底座： a）最大额定静钩载(如果适用）；
5
