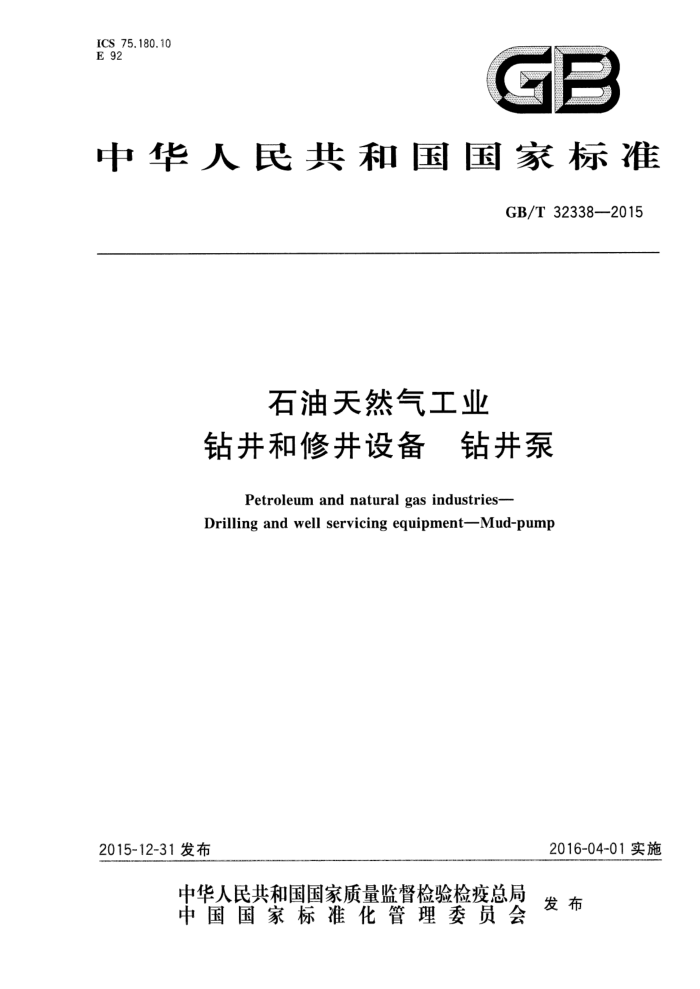

ICS 75.180.10 E 92
中华人民共和国国家标准
GB/T 32338-2015
石油天然气工业
钻井和修井设备 钻井泵
Petroleum and natural gas industries-- Drilling and well servicing equipment--Mud-pump
2016-04-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32338--2015
目 次
前言 1 范围
-
规范性引用文件
2
术语和定义
3
4 设计 4.1 设计条件 4.2 钻井泵的规格及主要参数 4.3 钻井泵的技术参数与额定值 4.4 钻井泵齿轮的承载能力 4.5 连接型式与尺寸 4.6 齿面接触精度 4.7 温升 4.8 排出压力不均度及排出空气包容积要求 4.9 排出安全阀精度 4.10 滚动轴承 4.11 铸造空气包 4.12 健康、安全、环境(HSE)要求 4.13 设计文件设计验证·
0-
10 10 10 10 10
··o
.
5
5.1 总则· 5.2 有限元分析 5.3 设计验证压力试验 5.4 排出安全阀的功能验证试验………… 5.5 钻井泵的型式试验 5.6 排出压力不均度检测· ... 5.7 记录
1
11
-.+
t
....9.. ...........
Q.
12 12 13 13 13 13 13 13 13 13
6 材料要求。 6.1 总则…· 6.2 要求焊接要求· 7.1 总则… 7.2 要求质量控制·
1
8
8.1 总则 8.2 目检 8.3 无损检测(NDE)
13 13 GB/T 32338--2015
前言
本标准按照GB/T 1.1一2009 给出的规则起草。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC 96)提出并归口。 本标准起草单位：宝鸡石油机械有限责任公司、兰州兰石石油装备工程有限公司、南阳二机石油装
备（集团)有限公司、四川宏华石油设备有限公司、中国石油集团渤海石油装备中成机械制造有限公司、 胜利油田高原石油装备有限责任公司、川庆钻探长庆钻井总公司。
本标准主要起草人：蒲容春、刘红芳、祖慧玲、范亚民、董辉、刘俭、周小冬、许林涛、吴苗法、秦建中。 GB/T 32338--2015
石油天然气工业
钻井和修井设备钻井泵
1范围
本标准规定了石油天然气工业钻井和修井用钻井泵的术语和定义、设计、设计验证、材料、焊接、质量控制、文件、产品标志、贮存、包装与运输的要求。
本标准适用于活塞/柱塞式单作用钻井泵的设计、制造、试验和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
，
GB/T191包装储运图示标志 GB/T 229　金属材料　夏比摆锤冲击试验方法 GB/T307（所有部分）滚动轴承 GB/T 3077合金结构钢 GB/T3480（所有部分）渐开线圆柱齿轮承载能力计算方法 GB/T 4604（所有部分）滚动轴承游隙 GB/T 6388 运输包装收发货标志 GB/T 8423 石油钻采设备及专用管材词汇 GB/T 9444 铸钢件磁粉检测 GB/T 13384 机电产品包装通用技术条件 GB/T 13799 双圆弧圆柱齿轮承载能力计算方法 GB/T17744—2015石油天然气工业钻井和修井设备 GB/T 19001 质量管理体系要求 GB/T 22513　石油天然气工业　钻井和采油设备井口装置和采油树 NB/T47013.4承压设备无损检测第4部分：磁粉检测 JB/T 7927 阀门铸钢件外观质量要求 SY/T 6919 石油钻机和修井机涂装规范
3术语和定义
GB/T8423界定的以及下列术语和定义适用于本文件。
3.1
液缸 fluid cylinder 泵头阀箱用于安装阀总成、缸套、吸人管和排出管等零部件，并承受高压液体的壳体，是液力端最主要的
零件。
1 GB/T 32338--2015
3.2
阀腔 valve pot 在液缸的内部，用于安装阀总成和阀弹簧的部位。
3.3
排出空气包discharge pulsation dampener 为改善钻井泵的流量不均匀和压力波动，在泵排出口安装的内充气体的密闭容器。
3.4
吸入空气包 suction pulsation dampener 为稳定钻井泵吸人管中的液流速度，在吸入管路上安装的内充气体的密闭容器。有常压和预压
两种。 3.5
排出安全阀 discharge relief valve 为了保证钻井泵安全工作，使泵的排出压力不超过某一允许值而设置的泄压阀。
3.6
吸入安全阀 Jsuction relief valve 为了保证钻井泵安全工作，使泵的吸人压力不超过某一允许值而设置的泄压阀。 注：通常情况下，吸人安全阀不是必须的，只在某些特定情况下需要。
3.7
冲程　stroke 钻井泵工作时，活塞从起点到终点所移动的距离。
3.8
泵速 pump speed 某活塞或柱塞每分钟往复运动的次数。
3.9
额定压力 rated pressure 在给定缸径下钻井泵所允许的最大压力。
3.10
最大泵压 maximum pump pressure 钻井泵液力端所允许的最大工作压力。
3.11
排出压力不均度 discharge pressure irregularity ; discharge pressure nonuniformity 钻井泵排出管路中压力的最大波动值与平均压力值之比。
3.12
动力端主承载件 primary load carrying components of power end 动力端承受主载荷的零部件。包括机架、输人轴、齿轮、曲轴、轴承、主轴承螺栓、连杆和十字头销等
零件。 3.13
液力端主承压件 pressure-containing components of fluid end 液力端承受排出压力的零部件，但易损件和密封件除外。包括液缸、排出管、排出五通、排出滤网外
壳、排出空气包外壳和排出安全阀接管等零件。 3.14
易损件 expendable parts 在钻井泵的正常运行中,需要经常更换的零部件。一般包括中间拉杆密封、缸套、活塞(或柱塞、柱
2 GB/T 32338.---2015
塞盘根）、阀总成、阀弹簧及液力端的橡胶件等。
4设计
4.1设计条件
钻井泵的设计、制造和试验应在各方面满足其预期的用途和可靠性。钻井泵的各零部件应能安全地传递其规定的载荷和动力。钻井泵的设计应能保证设备的安全运行。
应采用下面的设计条件：
钻井泵的规格及主要技术参数应符合4.2的规定。 钻井泵的设计最低工作环境温度一20℃。当工作环境温度低于0℃时,钻井泵应采取适当的加热措施；当工作环境温度高于 40℃时，钻井泵动力端的润滑油应采取适当的冷却措施。 液力端排出管线，当连接规格大于50 mm(2 in)或额定压力值大于34.5MPa或连接承受震动或弯曲时,不应采用管线管螺纹连接。
4.2钻井泵的规格及主要参数
钻井泵的规格按额定输人功率分为：350、500、800、1000、1300、1600、2200、3000。钻井泵的规格
代号、额定输人功率及主要参数应符合表1的规定。
表1钻井泵的规格和主要参数
额定输入功率
最大泵压 MPa(psi) 20.7(3 000) 27.6(4 000) 27.6 (4 000) 34.5(5 000) 34.5(5 000) 51.7(7 500) 34.5(5 000) 51.7(7 500) 34.5 (5 000) 51.7(7 500) 34.5(5 000) 51.7(7 500) 51.7(7 500) 69.0(10 000) 51.7(7 500) 69.0(10 000)
最大理论流量 L/s(参考)
钻井泵规格代号
kW(hp) 261 (350) 261 (350) 373 (500) 373(500) 597 (800) 597(800) 746(1000) 746(1 000) 969 (1 300) 969 (1 300) 1 193(1 600) 1193 (1 600) 1641(2 200) 1 641 (2 200) 2237 (3 000) 2 237 (3 000)
35 35 35 35 38.5 38.5 40 40 42.5 42.5 46 46 65 65 76 76
350 350 500 500 800 800 1 000 1 000 1 300 1 300 1 600 1 600 2 200 2 200 3 000 3 000 注1：钻井泵规格代号的数值用英制马力值（hp)表示。 注2：最大理论流量的数值仅供参考。
25
