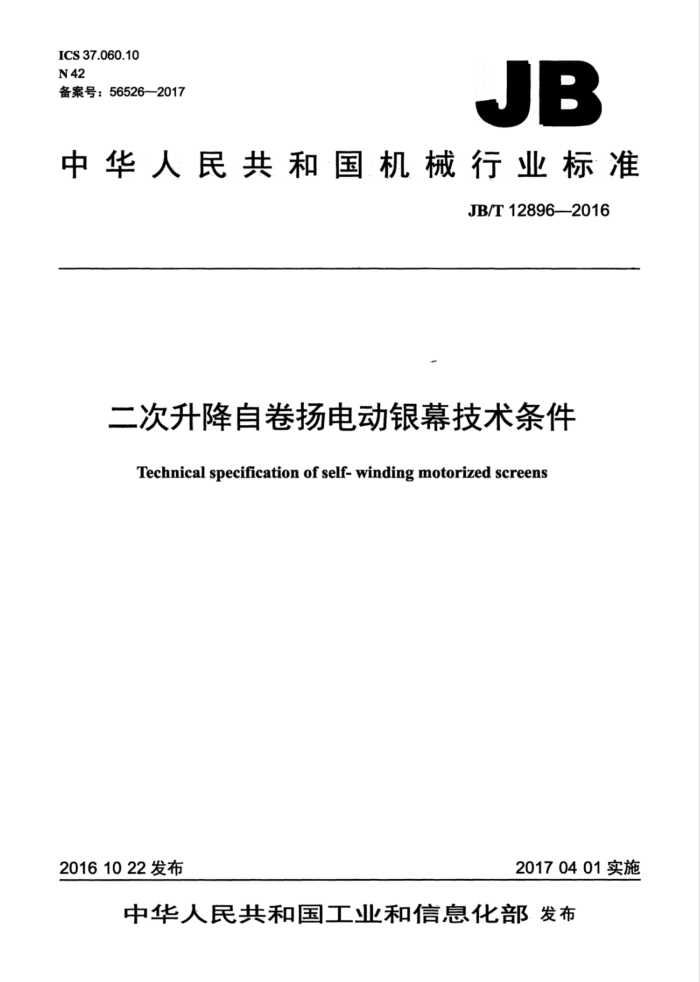

ICS 37.060.10 N42 备案号：56526—2017
JB
中华人民共和国机械行业标准
JB/T12896—2016
一次升降自卷扬电动银幕技术条件
Technical specification of self- winding motorized screens
20161022发布
20170401实施
中华人民共和国工业和信息化部发布 JB/T12896-2016
目 ： 次
前言引言。 1范围. 2规范性引用文件 3术语和定义 4基本结构及特征 5技术要求
III .IV
5.1 亮度系数. 5.2 有效散射角 5.3 反射光的颜色 5.4 幕面解像力（锐度） 5.5 材质和涂层均匀性 5.6 表面涂层牢固性 5.7 接缝 5.8 耐用性， 5.9 伸缩 5.10 幕面平整性 5.11 边框颜色， 5.12 外观。 5.13 防霉性 5.14 阻燃性 5.15 甲醛含量 5.16 有毒有害物质或元素 5.17 偏振比 5.18 基本要求 5.19 外壳及支架.. 5.20 幕布升降装置. 5.21 卷扬升降装置. 5.22 控制系统 5.23 安全要求， 5.24 噪声 6试验方法 6.1 亮度系数和有效散射角 6.2 反射光的颜色. 6.3 幕面解像力（锐度） 6.4 材质和涂层均匀性. 6.5 表面涂层牢固性 6.6 接缝
000000000
6
6
I JB/T12896—2016
6.7 5.8~5.12要求的检查 6.8 防霉性 6.9 阻燃性 6.10 甲醛含量 6.11 有毒有害物质或元素 6.12 偏振比 6.13 基本要求 6.14 外壳及支架. 6.15 5.20~5.22要求的检查 6.16 安全要求 6.17 噪声 7、检验规则. 7.1 出厂检验。 7.2 型式检验 8标志、包装、运输和贮存 8.1 标志. 8.2 包装. 8.3 运输和贮存
中
8
00000
0000000010
00
图1 电动银幕结构示意图
表1阻燃性表2基本环境条件分级额定值
II JB/T12896—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIIF/TC4）归口本标准起草单位：广州美视晶莹银幕有限公司、佛山市王氏光电科技有限公司、芜湖影星巨幕有限
公司、张家港市莱特影视器材有限公司、莱州市星光银幕有限公司、秦皇岛视听机械研究所。
本标准主要起草人：梁思建、李哥成、王焘骏、高松柏、林刚、邓荣武。 本标准为首次发布。
II JB/T12896—2016
引言
本标准为我国银幕标准体系的组成部分，该体系标准覆盖了电影、幻灯、投影、录像和视频放映用的各类银幕。该体系主要由GB/T13982《反射和透射放映银幕》、JB/T6162《反射和透射放映银幕通用技术条件》、JB/T6839《放映银幕分类》和JB/T7809《放映银幕特性参数和测定方法》共同构成支撑银幕的基础性系列标准。
我国在世界首创的二次升降自卷扬电动银幕可将银幕壳体由天花高庭的收卷位置整体卷扬下行5m后展开幕布，为在豪华酒店宴会厅、阶梯会场或高空场所安装银幕设备的重大难题提供了上佳的解决方案，彻底改变了以往要增加二次卷扬系统所造成的工程繁杂，水平平衡不同步、电源线无法收卷、定位不准确等弊端，并杜绝了回卷过度、坠落和碰撞等安全隐惠，-属工程银幕应用领域的标志性产品。
V JB/T12896—2016
二次升降自卷扬电动银幕技术条件
1范围
本标准规定了内置二次升降自卷扬系统电动银幕的术语和定义、基本结构及特征、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于内置二次升降自卷扬系统电动银幕（以下简称电动银幕），普通电动银幕可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2408一2008塑料燃烧性能的测定水平法和垂直法 GB/T5455一2014纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定 GB/T13982—2011反射和透射放映银幕 GB18401一2010国家纺织产品基本安全技术规范 GB/T24128-—2009塑料防霉性能试验方法 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 FZ/T60030一2009家用纺织品防霉性能测试方法 JB/T7809放映银幕特性参数和测定方法 SJ/T11363—2006电子信息产品中有毒有害物质的限量要求 SJ/T11365一2006电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
二次升降自卷扬电动银幕self-winding motorized screen 银幕本身自带电动卷扬系统，可将幕布收纳壳体卷扬至特定位置，具有一定行程并可以独立控制壳
体升降及幕布收展的电动银幕。 3.2
自卷扬系统self-windingsystem 无需借助外部动力机构：可以依靠自身系统将相关物体收纳卷扬至特定位置的装置。
3.3
电子信息产品electronicinformationproduct 采用电子信息技术制造的电子雷达产品、电子通信产品、广播电视产品、计算机产品、家用电子产
品、电子测量仪器产品、电子专用产品、电子元器件产品、电子应用产品以及电子材料产品等产品及其配件。 3.4
有毒有害物质或元素hazardous substance 电子信息产品中含有的铅、汞、镉、六价铬多溴联苯（PBB）、多溴二苯醚（PBDE，不包括十溴
1 JB/T12896—2016
二苯醚）。
4基本结构及特征
4.1如图1所示，电动银幕主要由外壳、支架、幕布升降装置、卷扬升降装置、控制系统组成。 4.2外壳、支架起到整个系统的支撑和外观装饰作用：幕布升降装置用来卷绕和支撑幕布，通过转管和动力电动机达到幕布的展开和收卷功能：卷扬升降装置用于升降整个电动银幕产品的高度，通过悬挂索和动力电动机实现整体升降动作；控制系统用于控制幕布升降装置和卷扬升降装置的升降动作，并设置了相应的传感器，用作升降行程定位调节和保护动作以及遥控、网络控制功能。
ER
一挂钧钩一防坠安全保护装置钢索限位块 卷扬升降电动机
挂钧一
天花板一
工
防坠安全保护装置
挂钩
钢索
绕线盒电源线牵引索
卷扬管
外壳
卷扬传动转轮
幕布升降电动机幕布传动转轮
右支架
幕布转管
左支架
幕布-
下杆
图1 电动银幕结构示意图
5技术要求
5.1亮度系数B 5.1.1D型一一漫反射电动银幕
D型电动银幕的亮度系数取决于电动银幕的表面材质，具体要求如下： a）布质电动银幕，包括有网眼和无网眼，其亮度系数应不小于0.60。 b）表面带涂层或压花的漫反射电动银幕，包括打孔、无孔和编织型，其亮度系数应不小于0.75。 c》塑料电动银幕，包括打孔、无孔和编织型，其亮度系数应不小于0.85。有些亮度系数略大于1
的塑料电动银幕仍可认为是漫反射电动银幕，但最大应小于1.10
5.1.2B型、S型一一增益反射电动银幕
B型、S型电动银幕的亮度系数根据其用途及其与有效散射角的匹配，具体要求如下： a）用于电影放映的电动银幕，其亮度系数不小于1.10： b）用于电教放映的电动银幕，其亮度系数应不小于1.75。
