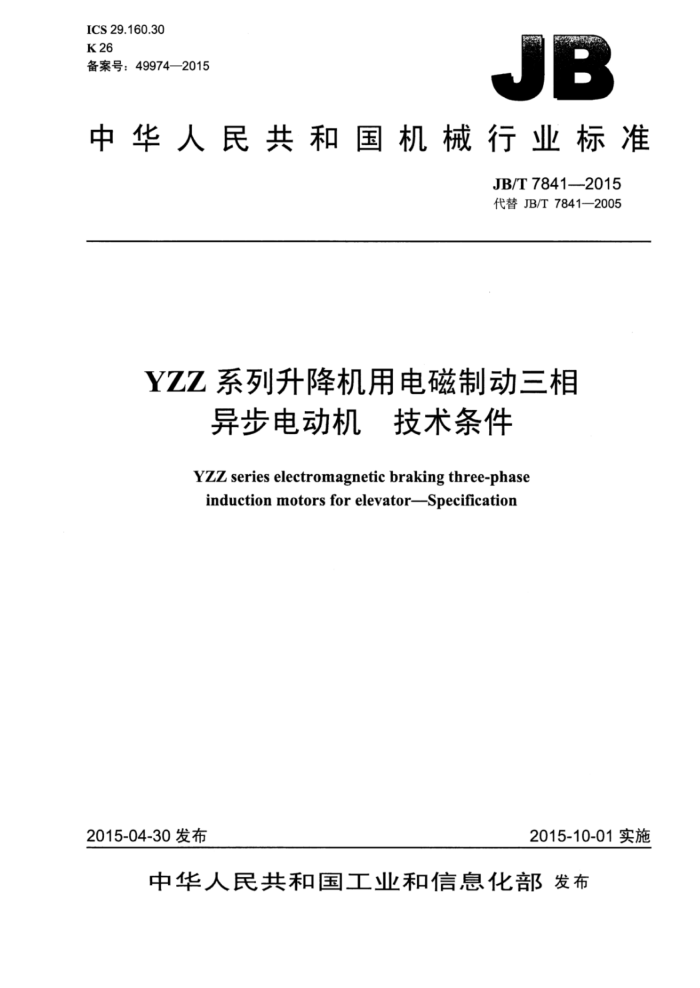

ICS 29.160.30 K26 备案号：49974—2015
JB
中华人民共和国机械行业标准
JB/T7841-2015 代替JB/T7841—2005
YZZ系列升降机用电磁制动三相
异步电动机技术条件
YZZ series electromagnetic braking three-phase induction motors for elevatorSpecification
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T7841—2015
目 次
前言
I
范围. 2 规范性引用文件 3型式、基本参数与尺寸 4技术要求. 5 检验规则与试验方法. 标志、包装及保用期、
1
6
附录A（规范性附录） 静态制动力矩的测定方法附录B（规范性附录） 制动器励磁电压降压试验方法.
10 11
图1IMB5卧式安装、机座不带底脚、端盖上有凸缘的电动机. 图A..1静态制动力矩测定示意图.
2
.10
表1 额定功率、转子转动惯量、额定静态制动力矩、同步转速与机座号的对应关系表2 电动机外形尺寸与安装尺寸及公差. 表3 轴伸键的尺寸及公差表4最大转矩和堵转转矩对额定转矩之比的保证值表5堵转电流的保证值表6电气性能保证值的容差. 表7用位移、速度和加速度表示的振动强度限值（方均根值）表8空载时A计权声功率级的噪声限值表9出线端标志
3 JB/T7841—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7841一2005《YZZ系列升降机用电磁制动三相异步电动机技术条件》，与JB/T7841
一2005相比主要技术变化如下：
用文件更新为当前最新版本，增加了8项国家标准及1项行业标准：GB/T1958一2004《产品几何量技术规范（GPS）形状和位置公差检测规定》、GB1971一2006《旋转电机线端标志与旋转方向》、GB/T10069.1一2006《旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法》、GB/T12665—2008《电机在一般环境条件下使用的湿热试验要求》、GB/T13306— 2011《标牌》、GB20237—2006《起重冶金和屏蔽电机安全要求》、GB/T22719.1—2008《交流低压电机散嵌绕组匝间绝缘第1部分：试验方法》、GB/T22719.2一2008《交流低压电机散嵌绕组匝间绝缘第2部分：试验限值》，JB/T7576一1994《户内外防腐蚀旋转电机环境技术要求》，删除了2项国家标准及2项行业标准：GB/T2423.4一1993《电工电子产品基本环境试验规程试验Db：交变湿热试验方法》、GB14711一1993《中小型旋转电机安全通用要求》，JB/T 9615.1一2000《交流低压电机散嵌绕组匝间绝缘试验方法》、JB/T9615.2一2000《交流低压电机散嵌绕组匝间绝缘试验限值》（见第2章》： -增加了机座号的规格（见表1）；一增加了数据表表题；一删除了对电动机气隙不均匀度的规定，相应地取消了5.4中k）气隙不均匀度的检查（2005年版
的4.14）； -电磁制动器励磁功率不大于0.14kW”修改为“电磁制动器励磁功率不大于450W”（见4.17 2005年版的4.19）；增加了对电动机安全性能的要求（见4.24）；第5章名称更改为：检验规则与试验方法：增加了制动器励磁电压为85%额定值试验【见5.21]；一取消了电磁制动器励磁功率和额定励磁电流的测定［2005年版的5.4i）：第6章名称更改为：标志、包装及保用期；增加了附录B制动器励磁电压降压试验方法。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：佳木斯防爆电机研究所、南京特种电机厂有限公司、无锡市宏泰起重电机股份有
限公司、江苏三上机电制造股份有限公司、四川宜宾力源电机有限公司。
本标准主要起草人：尚志奎、王丽萍、胡建兴、薛荣辉、丁永玺、黄涛、辛怡、陈长燕。 本标准所代替标准的历次版本发布情况为： —JB7841—1995-JB/T7841—2005
II JB/T7841—2015
YZZ系列升降机用电磁制动三相
异步电动机技术条件
1范围
本标准规定了YZZ系列升降机用电磁制动三相异步电动机的型式、基本参数与尺寸，技术要求，检验规则与试验方法、标志、包装及保用期的要求。
本标准适用于升降机用及其他起重机械用电磁制动三相异步电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032一2012三相异步电动机试验方法 GB/T1096—2003普通型平键 GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971—2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～
1080
GB/T4942.1-2006 旋转电机整体结构的防护等级（IP代码》分级 GB10068—20081 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1-—2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3—2008方 旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12351-2008# 热带型旋转电机环境技术要求 GB/T12665-2008 电机在一般环境条件下使用的湿热试验要求 GB/T13306—2011标牌 GB20237—2006起重冶金和屏蔽电机安全要求 GB/T22719.1—2008 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值 JB/T7576—1994户内外防腐蚀旋转电机环境技术要求
3型式、基本参数与尺寸
3.1电动机分为两部分，即电动机部分和电磁制动器部分。 3.2电动机部分的外壳防护等级为IP54，电磁制动器部分的外壳防护等级为IP23（按GB/T4942.1- 2006的规定）。
1 JB/T78412015
3.3电动机的冷却方法为IC411（按GB/T1993—1993的规定）。 3.4电动机的结构及安装型式为IMB5（按GB/T997—2008的规定）。 3.5电动机的工作制分为S3和S4两种类型（按GB755一2008的规定）。基准工作制为S325%（即基准工作制为S3，基准负载持续率为25%，每一工作周期为10min）。采购商应尽可能准确地指明所需的工作制类型；如采购商不指明时，则电动机按基准工作制出厂。 3.6电动机的额定电压为380V，额定频率为50Hz，定子绕组为丫接法，也可按订货合同供应△接法的电动机。 3.7电动机在基准工作制时的额定功率、转子转动惯量（包括转子轴上同时做旋转的回转体）、额定静态制动力矩、同步转速与机座号的对应关系应符合表1的规定。
表1# 额定功率、转子转动惯量、额定静态制动力矩、同步转速与机座号的对应关系
同步转速r/min
1 000
1500
机座号
额定功率 转动惯量 额定静态制动力矩 额定功率 转动惯量 额定静态制动力矩 kw
kg'm? 0.23 0.26 0.26 0.26 0.30 0.30 0.33
N·m 100 120 120 175 175 175 210
kw
kg'm?
Nm
6.3 7.5 11 12 13 15 16.5
132S1 132S2 132M1 132M2 132M3 132L1 132L2 注：S、M、L后面的1、2、3分别代表同一机座号和转速下的不同功率。
0.30
7.5
120
3.8 转子转动惯量的容差为10%。 3.9电磁制动器可为直流制动器或交流制动器，应单独施加励磁电压。 3.10 电动机的尺寸与公差：
a）电动机的安装尺寸及公差应符合图1及表2的规定，外形尺寸应不大于图1及表2的规定； b）电动机轴伸键的尺寸及公差应符合表3的规定； c）电动机轴伸长度一半处的径向圆跳动公差应不大于0.05mm d）凸缘止口对电动机轴线的径向圆跳动公差及凸缘配合面对电动机轴线的端面圆跳动公差应不大
于0.10mm e）电动机轴伸键槽的对称度公差应不大于0.03mm。
LB
AA
1
门
L
R
图1IMB5卧式安装、机座不带底脚、端盖上有凸缘的电动机
2 JB/T7841—2015
H 0
S19 0 4
ST
1 F 嫩个
0 0 0 5
6
081 8
高键 89
00
孔 T 栓径螺直搜差
：
Z 4 3. SE 0 00%
O 5 a
A N 限极偏体寸限差体付户楼体寸 M 体时
基尺
极偏
P
0
基尺
轴 键 00 m
宽
0
3 表
2
基尺
电 2 表
59
A
极偏基尺限槎极偏本时
G
3 O 09 0 5 0干 08 ?学 8E
E
基尺限槎极偏体时基尺限搓极偏体寸
E
3
轴
D
基尺凸缘号
S
D N R
4 2 3
T
6
机座号
C
3 JB/T7841—2015
4 技术要求
4.1 电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 电动机在下列条件下使用时，应能额定运行：
a）海拔不超过1000m，如果电动机指定在海拔超过1000m使用时，应按GB755-2008的规定 b）环境空气温度随季节而变化，但不超过40℃，如果电动机指定在环境空气温度高于或低于40℃
的条件下使用时，应按GB755一2008的规定； c）最低环境空气温度为-15℃； d）按不同工作制的规定，频繁地起动、制动（电气的或机械的）及反转： e）经常地机械振动及冲击。 3电动机运行期间电源电压和频率与额定值的偏差应符合GB755一2008的规定。
4.3
4.4电动机在额定电压下直接起动。 4.5电动机在额定电压下、基准工作制时，最大转矩和堵转转矩对额定转矩之比的保证值应不小于表 4的规定。数值修约间隔为0.1。
表4 最大转矩和堵转转矩对额定转矩之比的保证值
机座号 132S1 132S2 132M 132L
堵转转矩/额定转矩
最大转矩/额定转矩
2.3 2.6 2.6 2.6
2.3 2.6 2.6 2.6
电动机在额定电压下、基准工作制时，堵转电流的保证值应不大于表5的规定。数值修约间隔为1。
4.6
表5 5堵转电流的保证值
机座号 132S1-4 132S2-4 132M1-4 132M2-4 132M3-4 132L1-4 132L2-4 132L1-6
堵转电流A
80 110 136 180 210 221 242 110
4.7 电动机电气性能保证值的容差应符合表6的规定。
表6 6电气性能保证值的容差
电气性能名称最大转矩倍数堵转转矩倍数堵转电流
容差保证值的-10%
保证值的5%（经协议可超过+25%）
保证值的+20%
4 JB/T78412015
4.8电动机采用热分级为155（F）级。155（F）级电动机适用于环境空气温度不超过40℃的场所：当海拔和环境空气温度符合4.2的规定时，电动机定子绕组和电磁制动器励磁绕组的温升限值（电阻法）为105K；轴承的允许温度（温度计法）为95℃。温升或温度数值的修约间隔为1。
如果试验地点的海拔或环境空气温度与本标准中4.2的规定不同时，温升限值应按GB755一2008 的规定修正。 4.9电动机定子绕组的绝缘电阻，在热状态下应不低于公式（1）所求得的数值。电磁制动器励磁绕组的绝缘电阻在热状态或热试验后应不低于1MQ。
U
R = 1000+ P/100
(1)
式中： R1—定子绕组绝缘电阻，单位为兆欧（MQ2)： Ui-一定子额定电压，单位为伏（V）； P一电动机的额定功率，单位为千瓦（kW）。
4.10电动机的定子绕组和电磁制动器励磁绕组应能承受历时1min的绝缘耐电压试验而不发生击穿，试验电压的频率为50Hz：并尽可能为正弦波形的交流电压。电压的有效值：定子绕组和制动器励磁绕组为1000V+2U。 4.11电动机允许的最大转速时高速时对4极电动机为其同步转速的2倍，对6极电动机为其同步转速的2.5倍。电动机空载时应能承受1.2倍最大转速、历时2min的超速试验。超速试验后，转子不发生有害变形，并能满足4.10规定的耐电压试验要求时，则为合格。 4.12电动机定子绕组应能承受匝间绝缘耐冲击电压试验而不发生击穿。其冲击电压峰值按GB/T 22719.2—2008的规定。 4.13电动机在热状态和逐渐增加转矩的情况下，应能承受4.5所规定的最大转矩值（允许计及容差）历时15s的短时过转矩试验，而无转速突变、停转及有害变形。此时，电压和频率应维持在额定值。 4.14电动机的机械振动：
a）电动机在空载时测得的振动强度应不超过表7所规定的限值（按GB10068一2008的规定》。在
测得振动速度、加速度有效值的数值时，数值修约间隔为0.1，在测得振动位移有效值的数值时，数值修约间隔为1。
b）电动机在检查试验时，只需测量振动的速度。型式试验时，所有三种振动量值都应测量。当检
查试验是在自由悬置安装条件下时，型式试验则应包括在刚性安装条件下的试验。
表7用位移、速度和加速度表示的振动强度限值（方均根值）
位移μm 25 21
速度mm/s
安装方式自由悬置刚性安装
加速度m/s2
1.6 1.3
2.5 2.0
4.15电动机在空载时测得的A计权声功率级的噪声数值应不超过表8所规定的限值（按GB10069.3- 2008的规定）。噪声数值的容差为+3dB（A）。数值修约间隔为1。
一
表8空载时A计权声功率级的噪声限值
同步转速r/min
机座号
1 500
1 000
声功率级dB（A）
132
75
73
