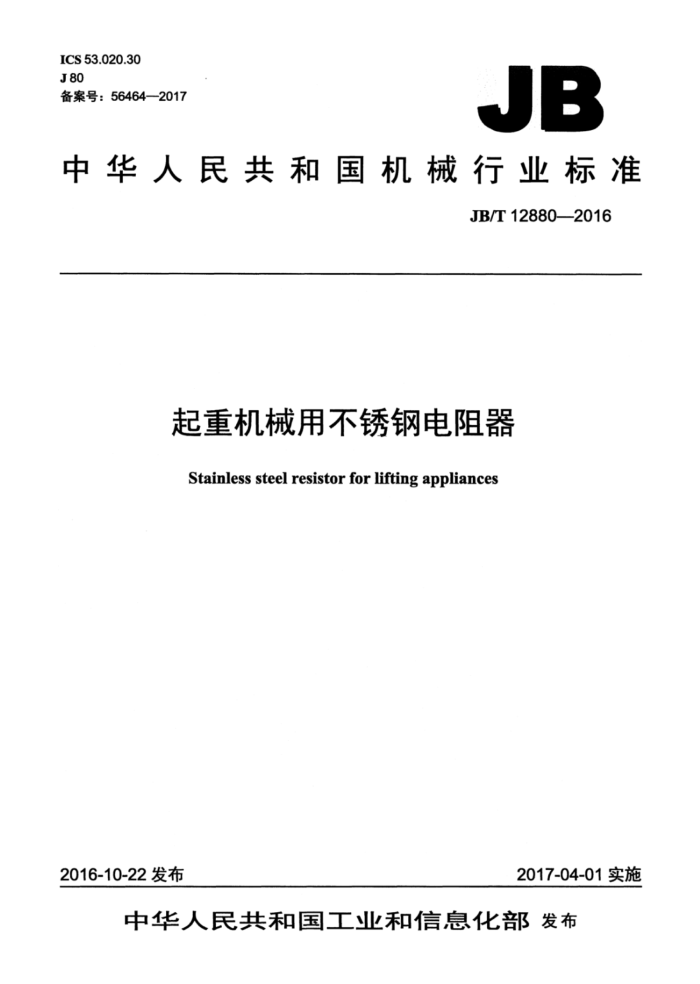

ICS53.020.30 J80 备案号：56464—2017
JB
中华人民共和国机械行业标准
JB/T12880—2016
起重机械用不锈钢电阻器
Stainless steel resistor for lifting appliances
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12880——2016
目次
前言 1范围 2规范性引用文件 3术语和定义 4分类. 4.1型式. 4.2型号.. 5正常工作条件... 5.1工作环境温度.. 5.2海拔... 5.3大气条件... 5.4冲击和振动. 6技术要求. 6.1 材料和部件的强度... 6.2 耐非正常热和着火危险 6.3 耐湿性能， 6.4 电气间隙和爬电距离， 6.5 电阻器外壳， 6.6 耐冲击、振动性能 6.7 电阻值误差.. 6.8 工频耐电压要求. 6.9 承受过载电流能力 6.10 耐低温性能. 6.11 温升.. 7 试验方法， 7.1 材料和部件的强度试验 7.2 耐非正常热和着火危险试验 7.3 耐湿性能试验 7.4 电气间隙和爬电距离验证 7.5 冲击、振动试验， 7.6 电阻值误差验证.. 7.7 工频耐电压试验。 7.8 承受过载电流能力试验 7.9 耐低温性能试验
II
3
2
2
2
4
4
7
7.10 温升试验 8检验规则
8.1 检验的分类， 8.2 出厂检验
- JB/T12880—2016
8.3型式检验 9标志、包装、运输和贮存 9.1标志. 9.2 包装.. 9.3 运输和贮存参考文献.
8 8
表1电气间隙和爬电距离，表2额定绝缘电压对应的介电试验电压表3电阻元件、外壳和通风口的温升极限. 表4检验项目，
a
6
I JB/T12880—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：上海菱光电气制造有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：宁波市鄞州中久电子有限公司、扬戈科技股份有限公司、浙江三港起重电器
有限公司、天水长城达通电气有限公司。
本标准主要起草人：陈浩、岳文辨、蔡金、赵丽媛、章超、刘孙宝、郑晓峰、张俊武。 本标准为首次发布。
Ⅱ JB/T12880—2016
起重机械用不锈钢电阻器
1范围
本标准规定了起重机械用不锈钢电阻器（以下简称电阻器）的术语和定义、分类、正常工作条件、 技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于额定电压交流1140V及以下（频率为50Hz或60Hz），或直流1500V及以下的起重机械的起动、调速和制动，以及调整电路参数（例如电流）和将电能转变成热能的电阻器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+ 12h循环）
GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T4208一2008外壳防护等级（IP代码） GB/T5169.11电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热
丝可燃性试验方法
GB/T13384机电产品包装通用技术条件 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 GB/T20878不锈钢和耐热钢牌号及化学成分 JB/T4315一1997起重机电控设备
3术语和定义
下列术语和定义适用于本文件。
3.1
不锈钢电阻器 stainlesssteelresistor 电阻元件材料为不锈钢的电阻器。
3.2
无防护（开启）式 unprotectedtype（open）没有外壳或虽有外壳但不能防止外物触及其内部工作部分。
4分类
4.1型式 4.1.1电阻器按防护形式分为：
a）无防护式电阻器； b）防护式电阻器。
1 JB/T12880—2016
4.1.2 2电阻器按元件形状分为：
a）线状电阻材料； b）带状电阻材料； c）板状电阻材料。
4.1.3电阻器按材料温度系数分为：
a）高温度系数（2×10/℃>温度系数>3×10*/℃，例如10Cr17）； b）低温度系数（温度系数≤3×104/℃，例如Cr20Ni80）。
4.1.4电阻器按污染等级分为：
a）污染等级3； b）污染等级4。
4.2型号
电阻器的产品型号中至少应包括电阻值、功率、防护形式等参数。
5正常工作条件
5.1工作环境温度
电阻器的工作环境温度为-25℃～60℃。 5.2海拔
海拨不应超过2000m。 5.3大气条件
温度为60℃时，空气的相对湿度不应超过90%。 5.4冲击和振动
电阻器应可使用在冲击和振动满足6.6要求的场合。 注：工作条件超出上述范围时，由用户与制造商协商确定。
6技术要求
6.1 材料和部件的强度 6.1.1材料
电阻元件材料应选用不锈钢材质，材质应符合GB/T20878的规定。 6.1.2部件的强度
电阻器的壳体和部件，应具有足够的机械强度，以承受规定条件下所遇到的应力。 电阻器的绝缘材料部件参与传递应力的连接时，尤其要考虑绝缘材料的机械强度。 电阻器的接线端子应有良好的导电性能和载流能力，也应有足够的机械强度
6.2耐非正常热和着火危险
电阻器应具有承受非正常热和着火危险的能力。
2
