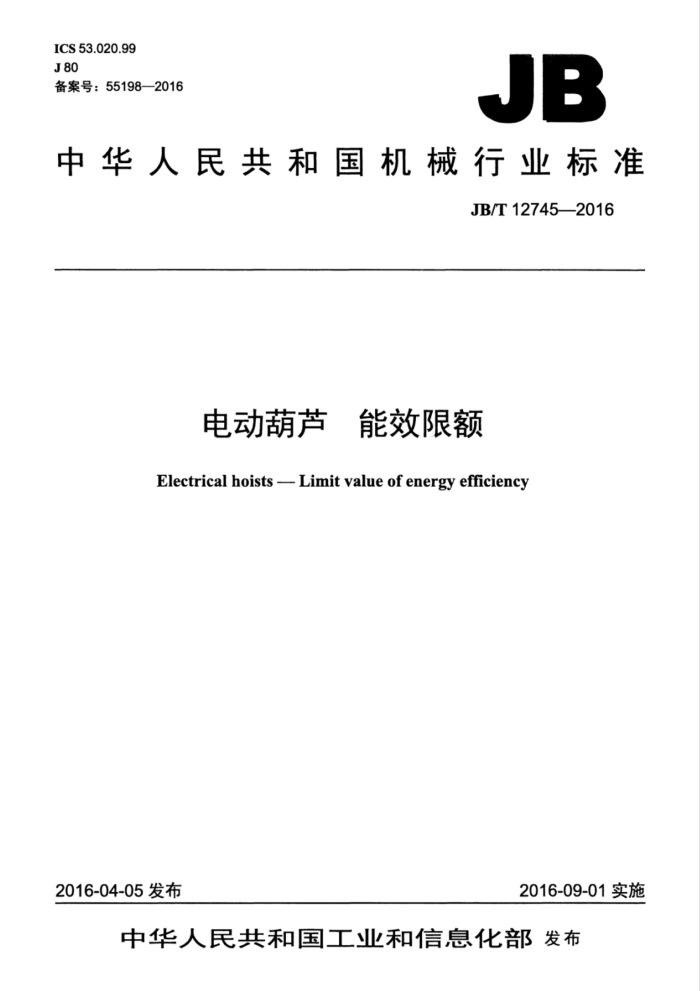

ICS53.020.99 J80 备案号：55198—2016
JB
中华人民共和国机械行业标准
JB/T127452016
电动葫芦 能效限额 Electrical hoists --Limit value of energy efficiency
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部发布 JB/T12745—2016
目 次
前言范围
II
1
2规范性引用文件 3术语和定义 4能效限定值.. 5能效等级.. 6能效等级的评价，
能效等级标识，
7 JB/T12745—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准负责起草单位：北京起重运输机械设计研究院、国家起重运输机械质量监督检验中心。 本标准参加起草单位：江阴凯澄起重机械有限公司、江苏三马起重机械制造有限公司、德马格起重
机械（上海）有限公司、浙江双鸟机械有限公司、杭州浙起机械有限公司、浙江冠林机械有限公司、卫华集团有限公司、江西起重机械总厂、南京特种电机厂有限公司、湖北银轮起重机械股份有限公司、安吉长虹制链有限公司。
本标准主要起草人：下叔君、张皓琨、陶天华、须雷、胡纲、赵建华、张吉均、周增林、祝跃进、 刘永刚、刘晓生、胡建兴、马贤才、杨卫波
本标准为首次发布。
Ⅱ JB/T12745—2016
电动葫芦 能效限额
1范围
本标准规定了电动葫芦的能效限定值和能效等级。 本标准适用于JB/T9008.1规定的钢丝绳电动葫芦、JB/T10222规定的防爆电动葫芦及JB/T5317
规定的环链电动葫芦。其他电动葫芦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T30028—2013电动葫芦能效测试方法 JB/T5317环链电动葫芦 JB/T9008.1钢丝绳电动葫芦 第1部分：型式与基本参数、技术条件 JB/T10222 防爆电动葫芦
3术语和定义
GB/T30028一2013界定的以及下列术语和定义适用于本文件。
3.1
能效限定值limitvalueofenergyefficiency 在规定的测试方法和测试条件下，电动葫芦允许的最低能效值。
3.2
能效等级 energyefficiencygrade 按照电动葫芦能效值大小确定的分级。
4 能效限定值
4.1 能效值的测试应按GB/T30028一2013中第4章和第5章规定的要求进行。 4.2 电动葫芦起升电动机未采用变极电动机时，其能效值不应小于表1的规定。
表1
能效限定值
额定起重量×起升速度（PGa）
类型
% 37 43 55 43 57
t ·m/min PGnv<4 4≤PGmv<12 PGnv≥12 PGnv<20 20≤PGav<50
环链电动葫芦防爆环链电动葫芦
钢丝绳电动葫芦防爆钢丝绳电动葫芦
1 JB/T12745—2016
表 4
能效等级
额定起重量X起升速度（PGnv）
类型
t 'm/min PGev<4 4≤PGmv<12 PGav≥12 PGnv<20 20≤Pcmv<50 PGav≥50
2 44% 52% 53% 52% 55% 64% 35%
3 32% 38% 49% 38% 51% 60% 23%
I
54% 60% 58% 60% 67% 68% 41%
环链电动葫芦防爆环链电动葫芦
钢丝绳电动葫芦防爆钢丝绳电动葫芦
单相电动葫芦
能效等级的评价
6
根据电动葫芦能效等级的分级，表3、表4中能效等级为1级、2级的电动葫芦为节能产品。
7 能效等级标识
制造商应在电动葫芦的出厂文件上注明产品的能效等级、所依据的标准，并在电动葫芦的明显位置粘贴能效等级标识。
