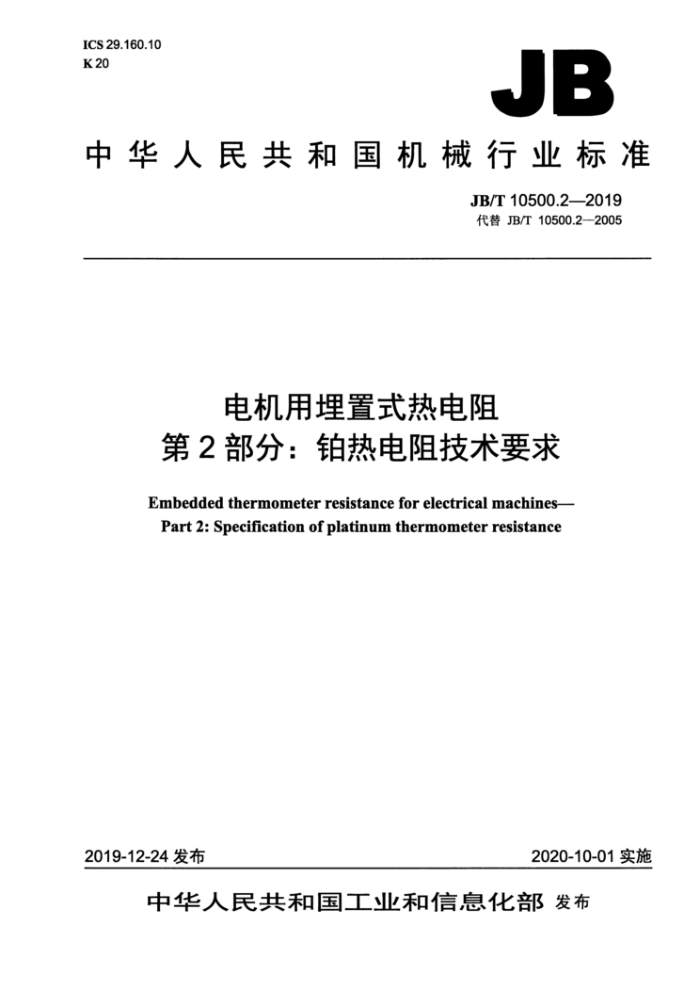

ICS 29.160.10 K 20
JB
中华人民共和国机械行业标准
JB/T 10500.2—2019 代替 JB/T 10500.2—2005
电机用理置式热电阻
第2 部分：铂热电阻技术要求
Embedded thermometer resistance for electrical machines- Part 2: Specification of platinum thermometer resistance
2020-10-01实施
2019-12-24 发布
中华人民共和国工业和信息化部发布 JB/T 10500.2-2019
目 次
前言 1 范围. 2规范性引用文件 3基本参数.. 3.1分度号. 3.2测温范围.. 3.3最大激励电流. 3.4绝缘等级 4技术要求
4.1 图样及技术文件.. 4.2 温度传感体材料. 4.3 分度特性. 4.4 热循环影响， 4.5 自热影响. JB/T 10500.2—2019
前言
JB/T10500《电机用埋置式热电阻》分为三个部分：一第1部分：一般规定、测量方法和检验规则；一第2部分：铂热电阻技术要求；
-第3部分：铜热电阻技术要求。 本部分为JB/T10500的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10500.2一2005《电机用埋置式热电阻第2部分：铂热电阻技术要求》，与JB/T
10500.2一2005相比主要技术变化如下：
一增加了Pt1000的技术要求（见3.1、4.3.2和4.3.4)；一增加了铂热电阻A级精度的要求（见4.3.3、4.3.4、4.3.5和4.5）。 本部分由中国机械工业联合会提出。 本部分由全国大型发电机标准化技术委员会（SAC/TC511）归口。 本部分起草单位：上海电气电站设备有限公司上海发电机厂、哈尔滨大电机研究所、东方电气集团
东方电机有限公司、上海电气集团上海电机厂有限公司、中广核工程有限公司、深圳市泰士特科技股份有限公司、常州清凉仪表有限公司、哈尔滨电机厂有限责任公司、广东省粤电集团有限公司、哈尔滨电气动力装备有限公司。
本部分主要起草人：王庭山、顾越、孙玉田、苏步伟、温兴利、陆明来、李滨、黄树铭、安东辉
黄静华、陈景易、叶国华、陈建国。
本部分所代替标准的历次版本发布情况为：
-JB/T 10500.2—2005。
II JB/T 10500.2—2019
电机用理置式热电阻
第2部分：铂热电阻技术要求
1范围
JB/T10500的本部分规定了WZPD、WZPDA系列电机用埋置式铂热电阻（以下简称铂热电阻）的基本参数、技术要求。
本部分适用于JB/T10500.1规定的铂热电阻。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5977电阻温度计用铂丝 GB/T30121工业铂热电阻及铂感温元件 JB/T10500.1电机用埋置式热电阻第1部分：一般规定、测量方法和检验规则
3 基本参数
3.1分度号
本部分规定的铂热电阻，0℃时标称电阻值为1002的，其分度号为Pt100；0℃时标称电阻值为10002的，其分度号为Pt1000。 3.2测温范围
铂热电阻的长期测温范围为-40℃～155℃；允许短期测温范围为-40℃～180℃。 3.3最大激励电流
铂热电阻的最大激励电流为5mA。 3.4绝缘等级
铂热电阻的绝缘等级为F级。
4技术要求
4.1图样及技术文件
铂热电阻应符合本部分及JB/T10500.1的要求，并按照经规定程序批准的图样及技术文件制造，其测量方法和检验规则应符合JB/T10500.1的规定。 4.2 2温度传感体材料
铂热电阻的感温材料为铂丝，采用绕制形式。铂丝采用2号、3号，代号分别为Pt2和Pt3，铂丝
1 JB/T 10500.2—2019
直径为0.03mm～0.05mm，其技术要求应符合GB/T5977的规定。铂热电阻传感体内应均布感温材料（铂丝），以保证传感体范围内的温度测量准确。 4.3分度特性 4.3.1电阻-温度关系
电阻-温度关系应符合GB/T30121的要求。 4.3.2分度表
Pt100铂热电阻的分度表应符合GB/T30121的要求，R（0℃）公称值为1002。Pt1000铂热电阻的分度表为Pt100铂热电阻的分度表乘以系数10，R（0℃）公称值为10002。 4.3.3允差
铂热电阻的允差等级见GB/T30121，铂热电阻在-40℃～180℃温度范围内的允差应符合： A级: 4=±(0.15 +0.002|tl)。 B级: 4=±(0.30 +0.005|tl)。 其中: 4一—铂热电阻的允差，单位为开(K); t一温度，单位为摄氏度（℃)。
4.3.40℃时的电阻值R(0℃)
Pt100铂热电阻0℃时的电阻值R（0℃)： A级:R(0℃）=(100.00±0.06)2。 B级:R（0℃)=（100.00±0.12)2。 Pt1000铂热电阻0℃时的电阻值R（0℃）： A级:R(0℃)=(1000.0±0.6)2。 B级:R(0℃)=(1000.0±1.2)2。
4.3.5电阻温度系数
铂热电阻的电阻温度系数α： α=3.851 ×103℃-l。 其与标称值的允差Aα: A级: Aα=±0.000006℃-l。 B级:Aα=±0.000012℃-1。
4.4热循环影响
铂热电阻应按GB/T30121进行热循环影响试验，其0℃校准的变化应不超出相应允差等级在0℃ 的允差值。 4.5自热影响
A级精度铂热电阻受自热影响的电阻增量，折算成温度差值时应不超过0.15K。B级精度铂热电阻受自热影响的电阻增量，折算成温度差值时应不超过0.30K。
