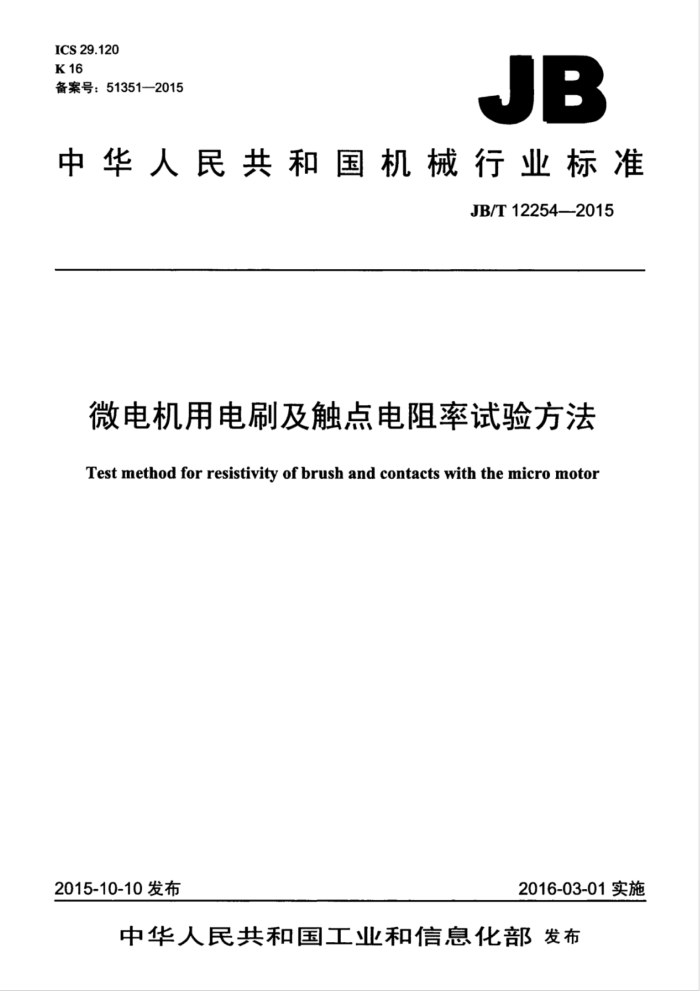

ICS29.120 K16 备案号：513512015
JB
中华人民共和国机械行业标准
JB/T12254—2015
微电机用电刷及触点电阻率试验方法
Test method for resistivity of brush and contacts with the micro motor
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
微电机用电刷及触点电阻率试验方法
JB/T12254-2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm0.5印张·15千字
2016年5月第1版第1次印刷
定价：12.00元
*
书号：15111·12971 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010）88379693 JB/T12254--2015
目 次
前言 1范围. 2规范性引用文件 3试验仪器 4试验条件. 4.1试样加工 4.2试验条件 5试验方法. 6结果计算
1001000 JB/T12254—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本标准起草单位：任丘市双楼电碳制品有限公司、崇德碳技术（苏州）有限公司、常熟市浩泰金属
新材料科技有限公司、南通电碳厂有限公司、中国神奇电碳集团有限公司、重庆市河海碳素制品有限公司、无锡市康信碳制品有限公司、宁波广良电器有限公司、哈尔滨电碳研究所。
本标准主要起草人：王可心、张德恒、胡连喜、邱祖明、林献乐、曹双全、高小平、金鑫旭、刘桂香。 本标准为首次发布
II JB/T12254—2015
压力方向
图 1
电流方间
测针位置
磨掉部分
平行中心线
图2
4.1.2.2不带导线微型电刷试样，需要磨掉不规则形状部分的弧度、倒角等部分，尽可能最大保留试样尺寸（见图3）。 4.1.2.3 试样加工精度≥5% 4.1.2.4 去除试样表面铜粉膜。 4.2 2试验条件
试验应在25℃土10℃条件下进行。
5试验方法
5.1 按照图4所示接线，连接试验回路。
2 JB/T12254—2015
磨掉部分
测针位置
电流方向
磨掉部分
平行中心线
图3
恒流恒压电源
直流电流表0A75A
交流380V
开关
一试样
H
Ro So To No
实 实
直流OV~10V
YYY YYYL
RH
调节电位器
测针
弹性铜丝网电极
电位差计
测针接线
图4
5.2标准试样依据试样大小，材质，按照表1选择电流规格和电位差计量程。
表1
试样尺寸BXWXL mmXmmXmm
U mv 300.00 300.00 300.00 150.00 75.00 30.00 15.00 7.50 7.50 7.50 3.00 3.00
测针间距离工u
1 A 2.00 4.00 8.00 8.00 8.00 8.00 8.00 8.00 20.00 40.00 20.00 40.00
P μQ.m 600.00 300.00 150.00 75.00 37.50 15.00 7.50 3.75 1.50 0.75 0.60 0.30
mm
10×10×64
30%L50%L
3 JB/T12254—2015
表1（续）
U mv 300.00 300.00 300.00 150.00 75.00 30.00 15.00 7.50 7.50 7.50 3.00 3.00
测针间距离Lu
1 A 1.00 2.00 4.00 4.00 4.00 4.00 4.00 4.00 10.00 20.00 10.00 20.00
试样尺寸BXWXL mmXmmXmm
P μ2*m 600.00 300.00 150.00 75.00 37.50 15.00 7.50 3.75 1.50 0.75 0.60 0.30
L/af
mm
30%L-50%L
4X8X32
5.3非标准试样对于含铜电刷试验电流一般为1A4A，纯石墨电刷试验电流一般为2A。电位针间距按图2图3所示选择。 5.4将试件按照L方向夹紧于电阻率测量装置两平行铜丝网电极间，调节恒流恒压电源的调节电位器 RH，使电流表读数稳定在要求值，读取测针电位差计数值 5.5选择测量仪表量程，使读数超过仪表量程的50% 5.6试件通电后30s内读取仪表数据。
6 结果计算
电阻率按公式（1）计算。
UBW ILu
(1)
D:
式中：
一电阻率，单位为微欧米（uQ·m） U一测针间电压降，单位为毫伏（mV） B一试样厚度，单位为毫米（mm）： W试样宽度，单位为毫米（mm）： I一一通过试件的电流，单位为安（A）； Lu 一测针间距离，单位为毫米（mm）。
O
