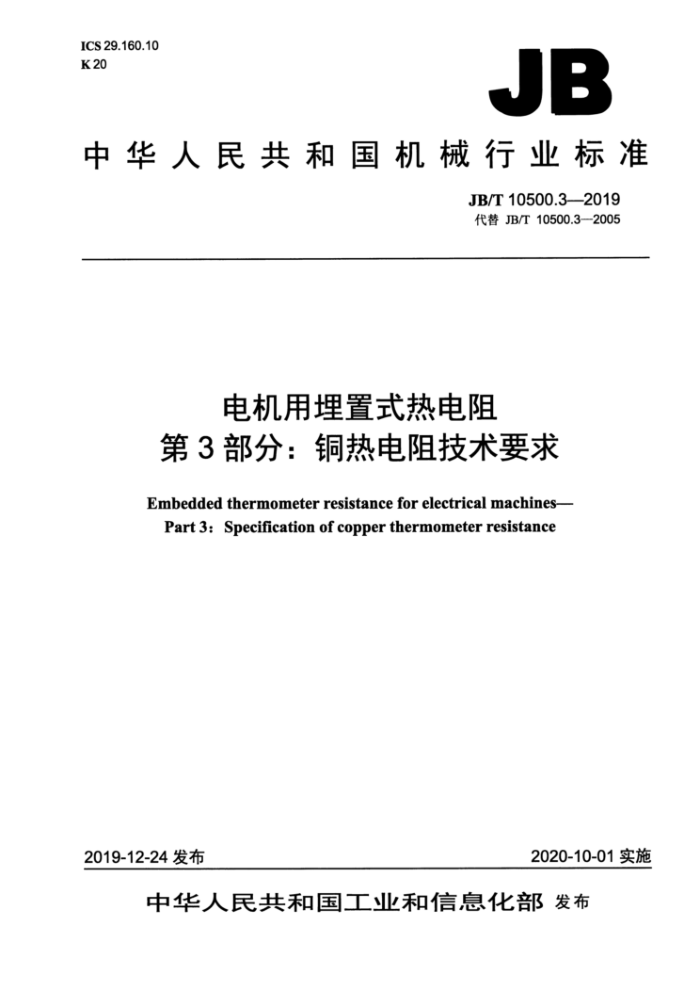

ICS 29.160.10 K 20
JB
中华人民共和国机械行业标准
JB/T 10500.3—2019 代替 JB/T 10500.3—2005
电机用理置式热电阻
第3部分：铜热电阻技术要求
Embedded thermometer resistance for electrical machines-
Part 3: Specification of copper thermometer resistance
2020-10-01实施
2019-12-24 发布
中华人民共和国工业和信息化部 发布 JB/T 10500.3—2019
目 次
前言. 1 范围. 2规范性引用文件 3基本参数.. 3.1分度号.. 3.2测温范围. 3.3最大激励电流 4技术要求.. 4.1 图样及技术文件
4.2 温度传感体材料 4.3 分度特性。 4.4 自热影响.… 4.5 超上限温度能力。
表10℃时铜热电阻的电阻值R(0℃) 表2经超上限温度试验后0℃时铜热电阻的电阻值变化量 JB/T 10500.3—2019
前言
JB/T10500《电机用埋置式热电阻》分为三个部分：
-第1部分：一般规定、测量方法和检验规则； -第2部分：铂热电阻技术要求；一第3部分：铜热电阻技术要求。
-
本部分为JB/T10500的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10500.3一2005《电机用埋置式热电阻第3部分：铜热电阻技术要求》，与JB/T
10500.3一2005相比主要技术变化如下：
一删除了Cu10热电阻的相关技术内容（见2005年版的3.1、3.3、4.3.2和4.5）。 本部分由中国机械工业联合会提出。 本部分由全国大型发电机标准化技术委员会（SAC/TC511）归口。 本部分起草单位：上海电气电站设备有限公司上海发电机厂、哈尔滨大电机研究所、东方电气集团
东方电机有限公司、上海电气集团上海电机厂有限公司、中广核工程有限公司、深圳市泰士特科技股份有限公司、常州清凉仪表有限公司、哈尔滨电机厂有限责任公司、广东省粤电集团有限公司、哈尔滨电气动力装备有限公司。
本部分主要起草人：王庭山、顾越、孙玉田、苏步伟、温兴利、陆明来、李祚滨、黄树铭、安东辉、 黄静华、陈景易、叶国华、陈建国。
本部分所代替标准的历次版本发布情况为：
-JB/T10500.3—2005。
II JB/T 10500.3—2019
电机用理置式热电阻
第3部分：铜热电阻技术要求
1范围
JB/T10500的本部分规定了WZCD系列电机用埋置式铜热电阻（以下简称铜热电阻）的基本参数、 技术要求。
本部分适用于JB/T10500.1规定的铜热电阻。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8623工业铜热电阻技术条件及分度表 JB/T10500.1电机专用埋置式热电阻第1部分：一般规定、测量方法和检验规则
3基本参数
3.1分度号
本部分规定的铜热电阻，0℃时标称电阻值为502，分度号为Cu50。 3.2 测温范围
铜热电阻的测温范围为-40℃～150℃。 3.3最大激励电流
铜热电阻的最大激励电流为5mA。
4技术要求
4.1 图样及技术文件
铜热电阻应符合本部分及JB/T10500.1的要求，并按照经规定程序批准的图样及技术文件制造，其测量方法和检验规则应符合JB/T10500.1的规定。 4.2 2温度传感体材料
铜热电阻的感温材料应符合F级漆包线的有关规定，且应根据4.3.5的要求筛选。 4.3分度特性 4.3.1电阻-温度关系
电阻-温度关系应符合JB/T8623的规定。
I JB/T10500.32019
4.3.2 分度表
Cu50铜热电阻的分度表应符合JB/T8623的规定，R（0℃）公称值为502。 4.3.3允差
铜热电阻在不同温度的允差： 4=±(0.30 + 0.006 |tl)。 其中: △一一铜热电阻的允差，单位为开（K); t一温度，单位为摄氏度（℃)。
4.3.40℃时的电阻值R (0℃)
0℃时铜热电阻的电阻值R（0℃）见表1。
4.3.5 5电阻温度系数
铜热电阻的电阻温度系数α： α=4.280×103℃-l。 其与标称值的允差 Aα: Aα=±0.000 020 注：铜热电阻的标称电阻比W=1.428±0.002。
4.4自热影响
铜热电阻受自热影响的电阻增量，折算成温度差值时，应不超过0.2K。 ，超上限温度能力
4.5
铜热电阻应按JB/T8623进行超上限温度能力试验，其电阻值变化量应符合本部分表2的规定。
表10℃时铜热电阻的电阻值R(0℃)
单位为欧
分度号 Cu50 表2经超上限温度试验后0℃时铜热电阻的电阻值变化量分度号
电阻值 50.000±0.050
单位为欧
0℃时铜热电阻的电阻值变化量
Cu50
≤0.025
