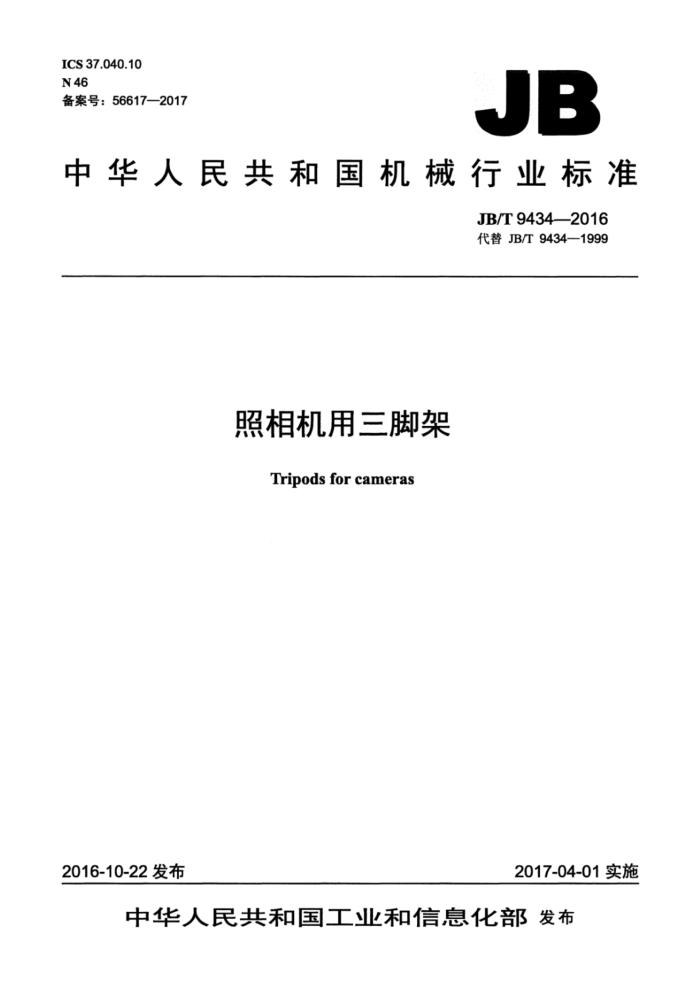

ICS37.040.10 N46 备案号：56617—2017
JB
中华人民共和国机械行业标准
JB/T9434—2016 代替JB/T9434—1999
照相机用三脚架
Tripodsforcameras
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T9434—2016
目 次
前言 1范围 2规范性引用文件 3分类。 4技术要求. 4.1 云台 4.2 支腿 4.3 三脚架连接螺纹. 4.4 三脚架环境适应性 4.5 三脚架外观质量. 5试验方法 5.1 云台。 5.2 支腿 5.3 三脚架连接螺纹. 5.4 三脚架环境适应性 5.5 三脚架外观质量.. 6标志
IⅡI
包装、运输和贮存 JB/T9434—2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T9434一1999《照相机用三脚架》，与JB/T9434一1999相比主要技术变化如下：
对引用文件进行了修改：对表1中三脚架的类型进行了修改；修改了表2、表3、表4中三脚架的种类；对表2和表3中的重锤规格（质量、长度）进行了修改增加了环境试验中对高、低温和振动试验要求（见4.4）及试验方法（见5.4）：删除了对三脚架形式的分类（见1999年版的3.2）；删除了检验规则；对表4中支腿耐久性试验次数进行了修改。
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：中山市思锐摄影器材工业有限公司、杭州照相机械研究所。 本标准主要起草人：李杰、沈荣根。 本标准所代替标准的历次版本发布情况为：
ZBY235—1984: JB/T9434—1999
Ⅱ JB/T9434—2016
照相机用三脚架
1范围
本标准规定了照相机用三脚架的分类、技术要求、试验方法、标志，包装、运输和贮存。 本标准适用于照相机用三脚架。照相机用独脚架参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8249.2照相机通用要求第2部分：三脚架连接螺纹 JB/T8250.5 5照相机高、低温试验方法 JB/T8250.6照相机振动试验方法 JB/T8250.7照相机械包装、运输、贮存条件及试验方法
3 分类
三脚架根据支腿最大截面宽度或管径分为5种类型（见表1）。
表1 中小型 >18~23
单位为毫米特大型 >32
类型
小型 ≤18
中型 >23~28
大型 >28~32
支腿最大截面宽度或管径
4 技术要求
4.1云台 4.1.1云台按表2的规定负重后，应在水平和垂直方向转动灵活，并能在此范围内的任意位置上固定，连续固定次数不应低于相应支腿耐久性次数。
表2
重锤规格
三脚架种类
质量 kg 2 4 6 8 15
长度 mm 100 100 100 120 150
小型中小型中型大型特大型
1 JB/T9434—2016
4.1.2升降机构按表2的规定负重后，升降杆应动作灵活，锁紧可靠。 4.2支腿 4.2.1 支腿轴线与中心轴线张角应大于20° 4.2.2 支腿伸缩最大推拉力不大于40N 4.2.3 把支腿全部拉出，按支腿全长的二分之一幅度打开，支腿总负重后应符合表3的规定。
表3 重锤质量 kg
技术要求
三脚架种类
小型中小型中型大型特大型
5 8 12 15 30
支腿无脱锁滑移现象
4.2.4 三脚架支腿耐久性能应符合表4的规定。
表4 检测内容
三脚架种类
技术要求
推拉次数 1000 1 000 1000 1 000 1 000
锁紧次数 1 000 1000 1000 1000 1 000
小型中小型中型大型特大型
支腿推拉及锁紧后应符合
4.2.3的要求
4.3 三脚架连接螺纹
应符合JB/T8249.2的要求。 4.4三脚架环境适应性 4.4.13 三脚架的耐高低温性能应符合JB/T8250.5的规定。 4.4.2 三脚架的耐振性能应符合JB/T8250.6的规定。 4.5三脚架外观质量
镀层应无剥落、露底及明显划伤；氧化面应无显著颜色不匀、划痕；漆面应无剥落、流痕；粘接面应无粘接不匀、漏粘、脱落以及粘剂外溢等现象。
5试验方法
5.1云台 5.1.1按图1所示分别在30°、60°、90°三个位置上连续固定200次，按4.1.1进行检查。 2 JB/T9434—2016
重铺
0
图1
5.1.2在允许升降范围内，往复升降并锁紧3次～5次，按4.1.2进行手感检查。 5.2支腿 5.2.1 用量角器检查支腿轴线与中心轴线张角。 5.2.2 用拉力测试装置按4.2.2进行检测。 5.2.3 三脚架支腿耐负荷性能用图1所示的重锤进行试验。 5.2.4J 用支腿耐久性测试装置或手工检测三脚架支腿耐久性，每分钟推拉5次一8次，推拉速度应均匀。 5.3 三脚架连接螺纹
用螺纹环规检查。 5.4三脚架环境适应性 5.4.1高低温试验按JB/T8250.5的规定进行。 5.4.2振动试验按JB/T8250.6的规定进行。 5.5三脚架外观质量
用目视检测。
6标志
每支三脚架必须有商标及型号的标志。
包装，运输和贮存
7
包装、运输和贮存要求应符合JB/T8250.7的规定。
