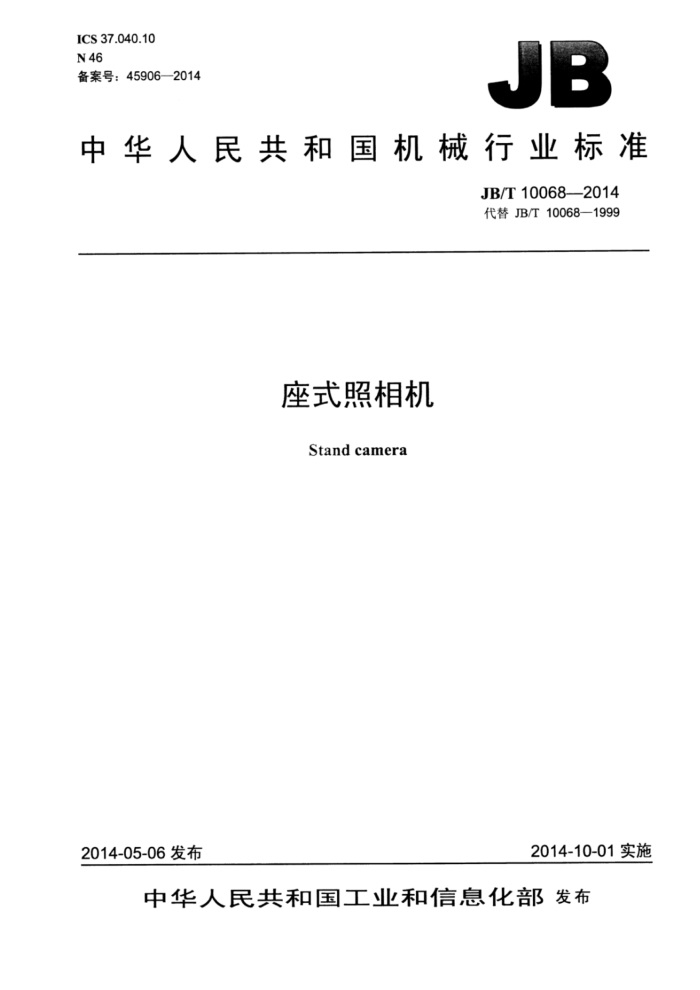

ICS 37.040.10 N46 备案号：45906—2014
JB
中华人民共和国机械行业标准
JB/T100682014 代替JB/T10068—1999
座式照相机
Stand camera
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准座式照相机 JB/T10068—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.5印张-15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12223 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10068-2014
目 次
前言
门
范围 2规范性引用文件 3技术要求
3.1功能 3.2机体. 3.3镜箱 3.4后背. 3.5 照相机漏光 3.6 外观.. 4试验方法. 4.1 功能 4.2 机体. 4.3 镜箱. 4.4 后背.
4.5 照相机漏光 4.6 外观.. 5标志、包装、运输和贮存 5.1标志.. 5.2包装、运输和贮存表1平行度误差。 JB/T10068—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10068—1999《座式照相机》，与JB/T10068—1999相比主要技术变化如下：
增加了对配套快门的有效曝光时间偏差要求及闪光同步延迟时间的技术要求和试验方法。 轴向间隙和配合间隙以及前后镜箱的平行度偏差要求做了修改删除了暗盒的技术要求和试验方法。 原暗箱漏光要求，改为照相机漏光的技术要求，原试验方法也作了相应的变动。
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准主要起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本标准主要起草人：张仕卿、毛凤珍。 本标准所代替标准的历次版本发布情况为：
ZBY237-1984; -JB/T10068—1999。
II JB/T10068—2014
座式照相机
1范围
本标准规定了座式照相机的技术要求、试验方法、标志、包装、运输和贮存。 本标准适用于座式照相机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8250.7照相机械包装、运输、览存条件及试验方法
3技术要求
3.1功能 3.1.1 各部件转动、移动应灵活、稳定、可靠。 3.1.2 各部分齿轮齿条传动应平稳，无卡齿、打滑现象。 3.1.3 各部分制动机构应灵敏可靠。 3.1.4 皮腔在调焦全程中，折痕应始终保持清晰。 3.1.5 暗箱内壁应进行消眩光处理。 3.2机体 3.2.1# 机体升降幅度不小于580mm。 3.2.2 2机体如有俯仰偏转角时，其机体仰角不小于5°”俯角不小于20° 3.3镜箱 3.3.1后镜箱偏转角
后镜箱有左右偏转和俯仰偏转角时，其偏转范围应大于5° 3.3.2 2前后镜箱的平行度误差
后镜箱垂直于底盘时，其前后镜箱的平行度误差，按不同照相机规格分类见表1。
表1平行度误差
单位为毫米
平行度偏差
照相机规格
3 ≤4
165X120216X165
305X254 JB/T100682014
3.3.3 皮球快门 3.3.3.1快门应灵活可靠，无启闭不全现象。 3.3.3.2皮球及皮管不应有漏气。 3.3.4配套快门 3.3.4.1 同3.3.3.1。 3.3.4.2 快门为有效曝光时间可调时，其偏差小于40%。 3.3.4.3带有闪光同步功能，其闪光同步延迟时间：
a）在快门叶片开启到最大通光面积的95%至1/2快门全开范围内点火接触： b）在调焦状态下（B门），闪光不能接触。
3.4后背 3.4.1镜头板中心与毛玻璃框中心偏差
最大偏差不大于3mm。 3.4.2轴向间隙
毛玻璃框与底板轴向间隙不大于0.5mm 3.4.3配合间隙 3.4.3.1底板与后镜箱配合间隙不大于1.0mm。 3.4.3.2万能后背纵向板、横向板径向配合问不大于0.6mm，轴向配合间隙不大于0.4mm。 3.4.4画幅间隔
使用画面框格时，相邻像幅不重叠。 3.4.5胶片成像面与边框平面的距离
胶片成像面与边框平面的距离为7.8mm土0.2mm 3.5照相机漏光
在使用状态下，用10000Ix的照度，全部表面均匀受光，温度不超过45℃，照射时间10min后，经标准冲洗，胶片上画面内的漏光密度小于0.04。 3.6外观 3.6.1外观应美观、大方、色泽和谐。 3.6.2漆膜应平整、牢固，色泽一致，无明显擦伤和伤痕。 3.6.3电镀、氧化件表面镀层或氧化膜不应有剥落、露底、泛黄和伤痕等现象。 3.6.4零件应完整无缺，不得有尖棱、快口，且无变形：紧固件应无歪斜、松动、受伤和锈蚀。 3.6.5各接缝胶合处应牢固，不得有翘起、脱胶和起毛。 3.6.6毛玻璃磨砂面应无影响取景观察的气泡和划痕。 3.6.7 照相机上的商标、编号、符号、文字等应明确、鲜明、完整、不易擦掉。
2 JB/T10068-2014
4试验方法
4.1功能
目视和手感检查。 4.2机体 4.2.1机体升降幅度
用钢卷尺测量。 4.2.2机体俯仰偏转角
用角度尺测量。 4.3镜箱 4.3.1后镜箱偏转角
用角度尺测量。 4.3.2 2前后镜箱的平行度偏差
将前后镜箱调至相距300mm，并垂直底盘位置，用钢直尺分别测量前后镜箱上，下、左、右间距离，取偏差最大值。 4.3.3皮球快门 4.3.3.1 快门在B门状态下，启闭50次，目视检查快门动作正常。 4.3.3.2卸下皮球皮管，一端封闭，然后在水中捏压皮球，目视观察有否漏气。 4.3.4配套快门 4.3.4.1同4.3.3.1 4.3.4.2快门为有效曝光时间可调时，由最长有效曝光时间档开始，相对孔径光圈置最大档，用快门测试仪进行检测。第一档测试时，开始三次不记录，以后各档连续测五次，每次须达到技术要求。 4.3.4.3闪光同步延迟时间
用快门测试仪，测出曲线上升至最大通光面积的95%，闪光触点开始接触到闭合所用的时间即为闪光同步延迟时间。 4.4后背 4.4.1 镜头板中心与毛玻璃框中心偏差
毛玻璃成像面取中心点，镜头板孔装上夹具后，将毛玻璃移向镜头板，使专用量具顶部靠近毛玻璃，测出最大偏差。 4.4.2 2轴向间隙
用塞尺检验。
3 YTUU OOUUH U
JB/T10068—2014
4.4.3配合间隙
用塞尺检验。 4.4.4画幅间隔
使用各种规格的画面框格，装上胶片拍摄，冲洗后检查相邻画幅是否重叠。 4.4.5胶片成像面与边框平面的距离
打开后背，放进经精加工的平面玻璃，放上装有百分表的专用量具，在离边框20mm的四角和中心处分别测量。 4.5照相机漏光
暗盒内装未曝光过的GB100/21°全色散页感光胶片，把带有胶片的暗盒放入照相机，并且拉出抽板，然后将照相机置于10000Ix的光照下，皮腔处于最大拉伸位置。试验后，将胶片从暗盒内取出，与未试验的胶片在相同条件下进行标准冲洗，冲洗后目视比较。若目视胶片有漏光，再用透射密度计测定漏光密度。 4.6外观
目视检查。
5标志、包装、运输和贮存
5.1标志
照相机应有以下标志：产品商标、产品名称、型号、制造厂名、制造日期、出厂编号。 5.2包装、运输和贮存
按JB/T8250.7的规定。
