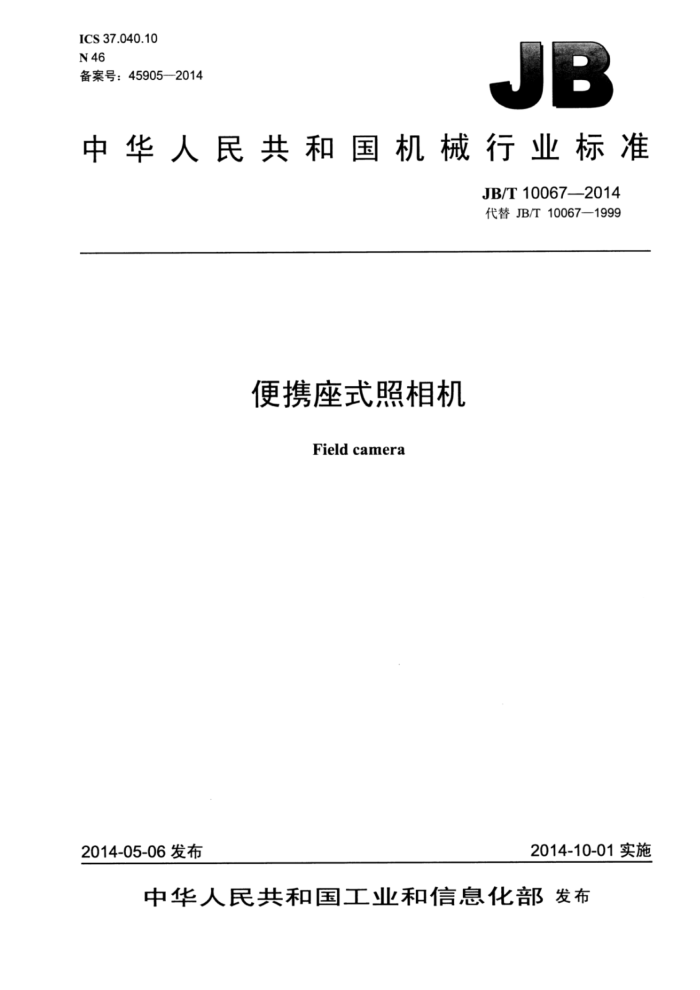

ICS37.040.10 N46 备案号：45905—2014
JB
中华人民共和国机械行业标准
JB/T10067—2014 代替JB/T10067—1999
便携座式照相机
Field camera
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T10067-2014
目 次
前言..
范围. 2规范性引用文件， 3术语和定义 4技术要求. 4.1硬片便携座式照相机. 4.2软片便携折叠式照相机 5试验方法. 5.1硬片便携座式照相机 5.2软片便携折叠式照相机. 6标志、包装、运输和贮存 6.1标志. 6.2包装、运输和熨存表1胶片成像面与边框平面的距离
1 JB/T100672014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10067—1999《便携座式照相机》，与JB/T10067—1999相比主要技术变化如下：
按照相机结构的不同将照相机分为硬片便携座式照相机和软片便携折叠式照相机。 一硬片便携座式照相机基本按原有标准。在下列主要方面有所改变： ·增加了镜头板中心与毛玻璃框中心偏差的技术要求； ·轴向间隙和配合间隙的要求做了修改； ·原暗箱漏光要求改为照相机漏光的技术要求，原试验方法也作了相应的变动： ·删掉了暗盒的技术要求和试验方法； ·增加了高、低温试验的技术要求和试验方法增加了软片便携折叠式照相机的技术要求和试验方法。
-
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本标准主要起草人：张仕卿。毛风珍。 本标准所代替标准的历次版本发布情况为：
-ZBY236-1984; —JB/T10067—1999。
II JB/T10067—2014
便携座式照相机
1范围
本标准规定了便携座式照相机的术语和定义、技术要求、试验方法、标志、包装、运输和贮存。 本标准适用于硬片便携座式照相机、软片便携折叠式照相机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8250.7照相机械包装、运输、贮存条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
硬片便携座式照相机 . hand field camera 采用硬散页片暗盒的照相机。
3.2
软片便携折叠式照相机 soft field camera 采用软散页片暗盒的照相机。
4技术要求
4.1硬片便携座式照相机 4.1.1功能 4.1.1.1各部件转动、移动应灵活、稳定、可靠。 4.1.1.2 导轨滑动或齿轮齿条传动应平稳、舒适、无卡齿现象。 4.1.1.3各部分制动机构应灵敏可靠。 4.1.1.4皮腔在调焦全程中，折痕应始终保持清晰。 4.1.1.5暗箱内壁应进行消眩光处理。 4.1.2机体 4.1.2.1机体高度
从地面至照相机镜头光轴处于水平时的高度不小于1300mm。 4.1.2.2 机体转盘
机体转盘应旋转灵活，径向间隙小于1.0mm。 JB/T10067—2014
4.1.3镜箱 4.1.3.1快门 4.1.3.1.1快门应灵活可靠，无启闭不全现象。 4.1.3.1.2皮球及皮管不应有漏气现象。 4.1.3.2镜头板偏转角
镜头板如有俯仰偏转角时，其偏转范围应大于8°。 4.1.4后背 4.1.4.1 镜头板中心与毛玻璃框中心偏差
最大偏差不大于3mm。 4.1.4.2 配合间隙 4.1.4.2.1后背底板与后镜箱配合间隙不大于1.0mm。 4.1.4.2.2万能后背纵向板、横向板径向配合问隙不大于0.5mm，轴向配合间隙不大于0.3mm。 4.1.4.3胶片成像面与边框平面的距离
胶片成像面与边框平面的距离为7.8mm土0.2mm 4.1.4.4画幅间隔
使用画面框格时，相邻像幅不重叠。 4.1.5照相机漏光
在使用状态下，用15000x的照度，全部表面均匀受光，温度不超过45℃，照射时间10min后，经标准冲洗，胶片上画面内的漏光密度应小于0.04。 4.1.6外观 4.1.6.12 外观应造型美观、大方、色泽和谐。 4.1.6.2漆膜应平整、牢固、色泽一致，无明显擦伤、划痕。 4.1.6.3电镀、氧化件表面镀层或氧化膜不能有剥落、露底、泛黄和伤痕现象。 4.1.6.4零件应完整无缺、无变形，不得有严重毛刺；紧固件应无歪斜、松动、擦伤和锈蚀。 4.1.6.5各接缝胶合处应牢固，不得有翘起、脱胶和起毛。 4.1.6.6毛玻璃磨砂面应无影响取景观察的气泡、伤痕、斑点、污迹。 4.1.6.7 照相机上的商标、编号、文字等应明确、鲜明、完整、不易擦掉。 4.1.7高温试验
照相机在高温40℃土2℃的条件下，持续时间1h，试验后，其各功能应正常工作。 4.1.8低温试验
照相机在低温-10℃土3℃的条件下，持续时间1h，试验后，其各功能应正常工作。
2 JB/T10067—2014
4.2 软片便携折叠式照相机 4.2.1功能 4.2.1.1各部件转动、移动应灵活、稳定、可靠。 4.2.1.2导轨滑动或齿轮齿条传动应平稳、舒适、无卡齿现象， 4.2.1.3各部分制动机构应灵敏可靠。 4.2.1.4皮腔在调焦全程中，折痕应始终保持清晰；皮腔拉伸最大长度不得小于两倍标准镜头焦距。 4.2.1.5暗箱内壁要进行消眩光处理。 4.2.1.6前后机框的各活动部件均具有零位标志。 4.2.27 机框偏转角
前后机框有左右、俯仰偏转角时，其左右偏转范围应大于8°，俯仰偏转范围应大于10°。 4.2.3镜箱 4.2.3.1快门 4.2.3.1.1快门应灵活可靠，无启闭不全现象。 4.2.3.1.2快门为有效曝光时间可调时，其偏差小于30%。 4.2.3.2闪光同步延迟时间 4.2.3.2.1在快门叶片开启到最大通光面积的95%至1/2快门全开范围内点火接触。 4.2.3.2.2在调焦状态下（B门），闪光不能接触。 4.2.3.3镜头板偏转角
镜头板如有俯仰偏转角时，其偏转范围应大于10°。 4.2.4后背 4.2.4.1镜头板中心与毛玻璃框中心偏差
同4.1.4.1。 4.2.4.2毛玻璃框与底板配合
毛玻璃框与底板紧贴，不能有轴向松动。 4.2.4.3配合间隙
后背底板与后机框配合间隙不大于0.8mm。 4.2.4.4胶片成像面与边框平面的距离
胶片成像面与边框平面的距离，按不同照相机规格分类见表1。 4.2.5照相机漏光
同4.1.5。
3 JB/T10067--2014
表1胶片成像面与边框平面的距离
单位为毫米
照相机规格 127×102 178×127 254X203
胶片成像面与边框平面的距离
4.9±0.15 5.5±0.15 6.5±0.15
4.2.6外观
同4.1.6.1~4.1.6.7。 4.2.7高温试验
同4.1.7。 4.2.8低温试验
同4.1.8。
5试验方法
5.1硬片便携座式照相机 5.1.1功能
目视和手感检查。 5.1.2机体 5.1.2.1机体高度
用钢卷尺测量。若支架为三脚架，张开三脚架并支在地面上形成边长为700mm的等边三角形状态下测量。 5.1.2.2机体转盘
目视和手感检查，径向间隙用塞尺检验。 5.1.3镜箱 5.1.3.1快门 5.1.3.1.1快门在B门状态下，启闭50次，目视检验快门动作正常。 5.1.3.1.2 2卸下皮球皮管，一端封闭，然后在水中捏压皮球，目视观察有否漏气。 5.1.3.2镜头板偏转角
用角度尺测量。 5.1.4后背 5.1.4.1镜头板中心与毛玻璃框中心偏差
毛玻璃成像面取中心点，镜头板装上专用量具后，将毛玻璃框移向镜头板，使专用量具顶部靠近毛
4 JB/T10067-—2014
玻璃，测出偏差最大值。 5.1.4.2轴向间隙
用塞尺检验。 5.1.4.3配合间隙
用塞尺检验。
5.1.4.4胶片成像面与边框平面的距离
打开后背，放进经精加工的平面玻璃，放上装有百分表的专用量具，在离边框20mm的四角和中心处分别测量。 5.1.4.5画幅间隔
使用各种规格的画面框格，装上胶片拍摄，冲洗后检查相邻画幅是否重叠。 5.1.5照相机漏光
暗盒内装未曝光过的GB100/21°全色散页感光胶片，把带有胶片的暗盒放入照相机，并且拉出抽板，然后将照相机置于漏光箱中，皮腔处于最大拉伸位置。试验后，将胶片从暗盒内取出，与未试验的胶片在相同条件下进行标准冲洗，冲洗后目视比较。若目视胶片有漏光，再用透射密度计测定漏光密度。 5.1.6外观
目视检查。 5.1.7高温试验 5.1.7.1照相机处在不包装、正常使用状态和正常工作位置，放入试验箱内，然后将箱温调控到规定的试验温度，稳定持续1h。 5.1.7.2试验后在箱内检查各功能工作正常。 5.1.8低温试验 5.1.8.1照相机处在不包装、正常使用状态和正常工作位置，放入试验箱内，然后将箱温调控到规定的试验温度，稳定持续1h。 5.1.8.2试验后在箱内检查各功能工作正常。 5.2软片便携折叠式照相机 5.2.1功能
同5.1.1。 5.2.2机框偏转角
用角度尺测量。 5.2.3镜箱 5.2.3.1快门 5.2.3.1.1 快门在B门状态下，启闭50次，目视检查快门动作正常。 5.2.3.1.2快门为有效曝光时间可调时，由最长有效曝光时间档开始，相对孔径光圈置最大档，用
