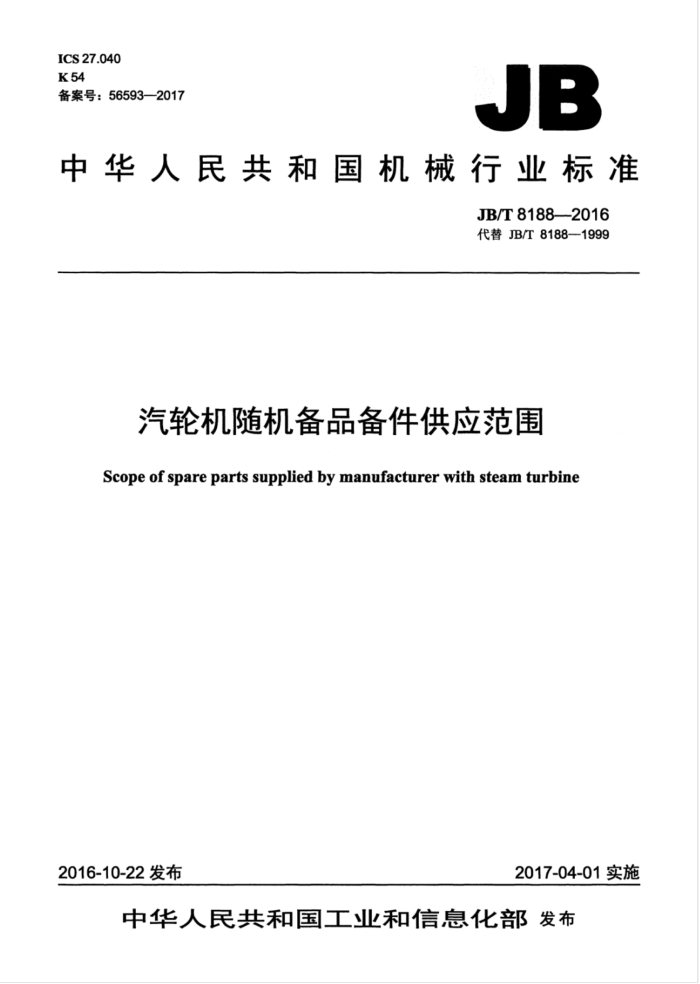

ICS27.040 K54 备案号：56593—2017
JB
中华人民共和国机械行业标准
JB/T81882016 代替JB/T8188-1999
汽轮机随机备品备件供应范围
Scope of spare parts supplied by manufacturer with steam turbine
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T8188—2016
目次
前言 1范围 2 要求，
II
表1汽轮机随机备品、备件的供应项目 JB/T8188—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T81881999《汽轮机随机备品备件供应范围》，与JB/T8188-1999相比主要技术
变化如下：
一将“汽缸、主汽阀、蒸汽室、汽水分离器等主要高压联接螺栓、螺母”修改为“汽缸、主汽
阀、蒸汽室、［联轴器］等主要高压连接螺栓、螺母”，数量由每种规格不少于二只修改为不少于一只，且每台产品的螺栓与螺母备件数量统一为15%（见表1序号1，1999年版的表1 序号1）；将汽封圈及弹簧片数量由50%修改为25%（见表1序号4，1999年版的表1序号4）；一将“调节、保安系统中重要弹簧”修改为“调节、保安系统中重要弹簧及销子”（见表1序号
8，1999年版的表1序号8）：将“主汽阀、调节阀的阀杆及密封件、套筒”，修改为“主汽阀、调节阀的密封件及套筒”，备件数量统一修改为“≥20%（见表1序号9，1999年版的表1序号10）。
一将“危急遮断器的撞击子”修改为“［危急遮断器的调速弹簧」”，并在备注中增加“如有”（见
表1序号10，1999年版的表1序号12；一将“重要的活塞环”修改为重要的活塞环（密封环）”（见表1序号11，1999年版的表1序
号13：
一将主油轴承瓦”修改为“主油泵轴承瓦”（见表1序号12：1999年版的表1序号14）：
一增加了“轴承热电阻（偶）”（见表1序号13）：一增加了“油动机错油门密封件”（见表1序号14）；
增加了“新汽滤网［主汽门和再热门临时滤网］”（见表1序号15）一增加了“油系统中滤芯”（见表1序号16）” 一对于采用数学电液控制系统的机组，有些设备已经不存在，在相应的备注中增加如有”
删除了调节、保安系统中重要滑阀、套筒（见1999年版的表1序号9）；一删除了“调节系统中的波纹管组件”（见1999年版的表1序号11）；删除了“调速器转动齿轮、测速表转动齿轮、盘车装置的碟形弹簧、弹性调速器”（见1999 年版的表1序号15～序号18）。 本标准由中国机械工业联合会提出。 本标准由全国汽轮机标准化技术委员会（SAC/TC172）归口。 本标准起草单位：杭州汽轮机股份有限公司、杭州中能汽轮动力有限公司、上海发电设备成套设计
研究院、东方电气集团东方汽轮机有限公司·上海电气电站设备有限公司上海汽轮机厂。
本标准主要起草人：张琦、潘志贤、徐俊杰、方崇华、朱德春、赵卫军、王伟、潘玉龙。 本标准所代替标准的历次版本发布情况为：
JB/T81881995-JB/T81881999
ⅡI JB/T8188—2016
汽轮机随机备品备件供应范围
1范围
本标准规定了汽轮机随机备品、备件的供应范围。 本标准适用于固定式发电用汽轮机和工业汽轮机。
2要求
2.1-汽轮机随机备品、备件，是指应随机供应的重要的易损零、部件。它至少应满足机组正常运行情况下第一个大修期的需要。 2.2汽轮机随机备品、备件的供应项目随机组结构的不同而变化，但至少应满足表1的要求，增加供应数量和范围由制造厂和用户协商解决。
表1汽轮机随机备品、备件的供应项目
每台备件数量
序号
备注
供应范围a
% 15 100 ≥20 100 25 100 100 100 100 ≥20 100 100 100 20 100
每种规格不少于一只
汽缸、主汽阀、蒸汽室、［联轴器］等主要高压连接螺栓、螺母
1
（如有）
2 3
法兰用齿形垫片、密封圈重要的非标准专用垫圈（包括符合标准但采用特殊材料制造的垫圈）汽封片及紧丝汽封圈及弹簧片推力轴承或推力瓦块径向轴承或衬瓦
4
每种规格不少于一圈
5
对同规格的可只供一套
6
如有如有
各类带巴氏合金的挡油环调节、保安系统中重要弹簧及销子
7 8 9
每种规格不少于一件
主汽阀、调节阀的密封件及套筒［危急遮断器的调速弹簧］
（如有）如有如有如有
10 11 重要的活塞环（密封环） 12 主油泵轴承瓦 13 轴承热电阻(偶) 14 油动机错油门密封件
各种规格不少于一件
如有 JB/T8188—2016
表1汽轮机随机备品、备件的供应项目（续）
每台备件数量
序号 15 新汽滤网【主汽门和再热门临时滤网］ 16 油系统中滤芯
供应范围
备注如有
% 100 20
各种规格不少于一件
（如有）
］内为固定式发电用汽轮机专有随机备品、备件。
C
.
2.3 凡以整个部套供应的备件，表中所列项目的零、部件可不再单独供应。 2.4 随机备品、备件中的外购件，由制造厂和用户商定。
