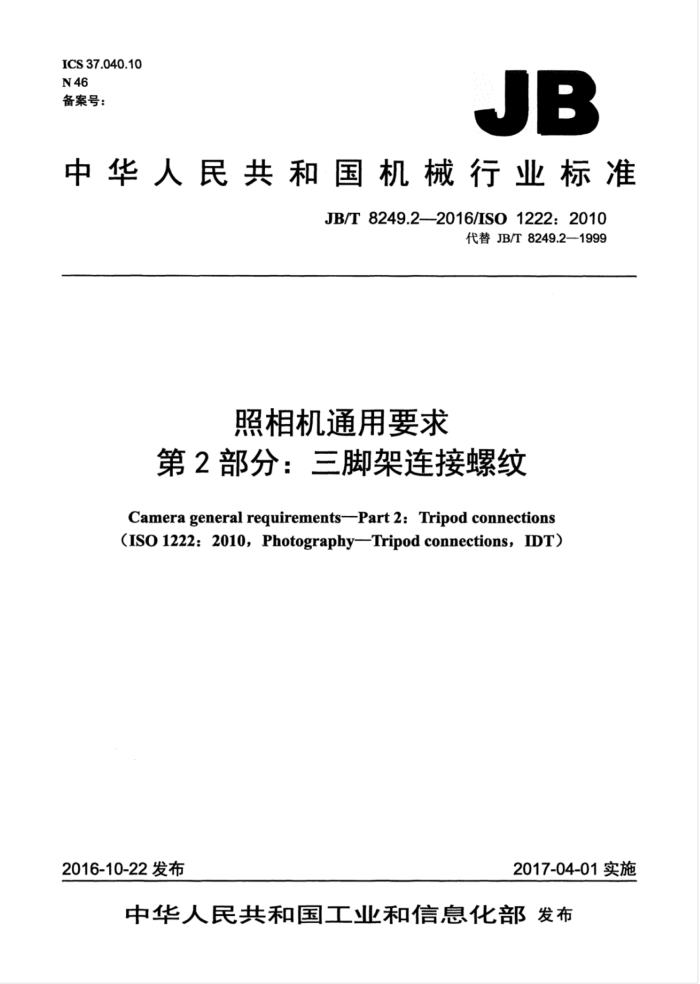

ICS37.040.10 N46 备案号：
JB
中华人民共和国机械行业标准
JB/T8249.2—2016/ISO1222:2010
代替JB/T8249.2—1999
照相机通用要求
第2部分：三脚架连接螺纹
Camera general requirements--Part 2: Tripod connections (ISO 1222: 2010, Photography—Tripod connections, IDT)
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准照相机通用要求
第2部分：三脚架连接螺纹 JB/T 8249.2-2016/ISO1222:2010
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.5印张-15千字
2017年4月第1版第1次印刷
定价：12.00元
+
书号：15111·14141
网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8249.2—2016/ISO1222:2010
目 次
前言．范围 2规范性引用文件 3技术要求
.II
3.1形状、基本尺寸、偏差和公差.. 3.2螺母和螺栓侧面之间的支承面.
图1螺母和螺栓尺寸图2稳定锁螺母尺寸. 图3A型稳定锁螺栓尺寸. 图4B型稳定锁螺栓尺寸. 图5C型稳定锁螺栓尺寸图6螺母和螺栓的螺纹尺寸
表1螺母螺纹表2螺栓螺纹 JB/T8249.2—2016/ISO1222:2010
前言
JB/T8249《照相机通用要求》分为七个部分：
第1部分：画幅尺寸；第2部分：三脚架连接螺纹：第3部分：快线接头及快线座：第4部分：附件插座：第5部分：闪光插头及插座尺寸；第6部分：后盖窗位置及尺寸； -第7部分：曝光自动控制。
本部分为JB/T8249的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8249.2—1999《照相机三脚架连接螺纹》，与JB/T8249.2—1999相比主要技术
差异如下：
一增加了规范性引用文件；增加了稳定锁的技术要求（见3.1.2）；一删除了部分英制单位（见表1、表2，1999年版的表1、表2）。
本部分使用翻译法等同采用ISO1222：2010《摄影 三脚架连接》。本部分对ISO1222：2010做了如下编辑性修改：
为便于使用，修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国照相机械标准化技术委员会（SAC/TC107归口。 本部分起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本部分主要起草人：任森、沈荣根、王均。 本部分所代替标准的历次版本发布情况为：
JB/T8249.2—1995、JB/T8249.2-1999。
II JB/T8249.2—2016/ISO1222:2010
照相机通用要求第2部分：三脚架连接螺纹
1范围
JB/T8249的本部分规定了照相机三脚架连接螺纹的技术要求。 本部分适用于照相机以及其他照相器材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20669—2006 统一螺纹牙型
3技术要求
3.1形状、基本尺寸、偏差和公差 3.1.1总则
连接形状和尺寸如图1所示。
单位为毫米
i
b)螺栓
a)螺母
说明：
一螺母大径； d螺栓大径。
D-
图1 螺母和螺栓尺寸
3.1.2稳定锁
在可选稳定锁的情况下选用的稳定锁，其形状和尺寸如图2一图5所示。 JB/T8249.2—2016/ISO1222:2010
单位为毫米
2Φ4.8
A
14±0.1
注：螺栓与锁紧销的孔中心距离为14mme
图2稳定锁螺母尺寸
单位为毫米
中(4±0.1)
SOFS
VI
14±0.4
注1：锁紧销为沉头注2：螺栓与锁紧销的孔中心距离为14mml。
图3 A型稳定锁螺栓尺寸
单位为毫米
+(4±0.1)
T
14±0.2
注1：锁紧销可拆卸。 注2：螺栓与锁紧销的孔中心距离为14mm。
图4B型稳定锁螺栓尺寸
2 JB/T8249.2—2016/ISO1222:2010
单位为毫米
$(4.55±0.05)
TSL'E
RO.2
14±0.1
注1：锁紧销为沉头或可拆卸。 注2：螺栓与锁紧销的孔中心距离为14mm。
图5C型稳定锁螺栓尺寸
3.1.3螺纹
螺纹的尺寸应与本标准中图6和表1、表2规定的一致。螺纹的基本牙型按GB/T-20669一2006的规定。
H/8
/E
H
2 I
B
Z/H
Z/H
B
+/H
说明： 1—螺母； 2——螺栓； H——原始三角高度（见GB/T20669一2006中图1）。 图6中，P-25.4/nmm或1/nin.H=0.86603P，5H/8=0.54127P，其他尺寸见表1螺母螺纹尺寸和表2螺栓螺纹尺寸
图6螺母和螺栓的螺纹尺寸
表1螺母螺纹
中径Dz mm 5.525 +0.295 +0.110 0.185
小径D mm 4.975 +0.292 0 0.292
公称直径 每25.4mm 螺距P in 的螺纹数N mm
大径D mm 6.350 0 +0.110 0
直径基本尺寸
上极限偏差下极限偏差
极限偏差
1/4
20
1.270
公差
3 JB/T8249.22016/IS01222:2010
表1螺母螺纹（续）
中径D2 mm 8.494 +0.366 +0.150 0.216
公称直径 每25.4mm 螺距P in
小径D, mm 7.806 +0.357 0 0.357
大径D mm 9.525 0 +0.150
直径基本尺寸
的螺纹数N mm
上极限偏差下极限偏差
极限偏差
3/8
16
1.588
0
公差表2 螺栓螺纹
中径D2 mm 5.525 0.028 0.170 0.142 8.494 0.033 -0.199 0.166
小径D mm 4.975 0.212 0 0 7.806 -0.262 0 0
公称直径 每25.4mm 螺距P
大径D mm 6.350
直径基本尺寸
in
的螺纹数N mm
上极限偏差 -0.028 下极限偏差
极限偏差
1/4
20
1.270
0.338 0.310 9.525 0.033 0.393 0.360
公差基本尺寸
上极限偏差下极限偏差
极限偏差
3/8
16
1.588
公差
3.2螺母和螺栓侧面之间的支承面
支承面的尺寸应根据照相机三脚架或附件来选择。 支承面不得有凸起。如果有凹槽，其直径应不大于12mm1/4in）或20mm（3/8），而凹部的
深度应尽可能的小。
