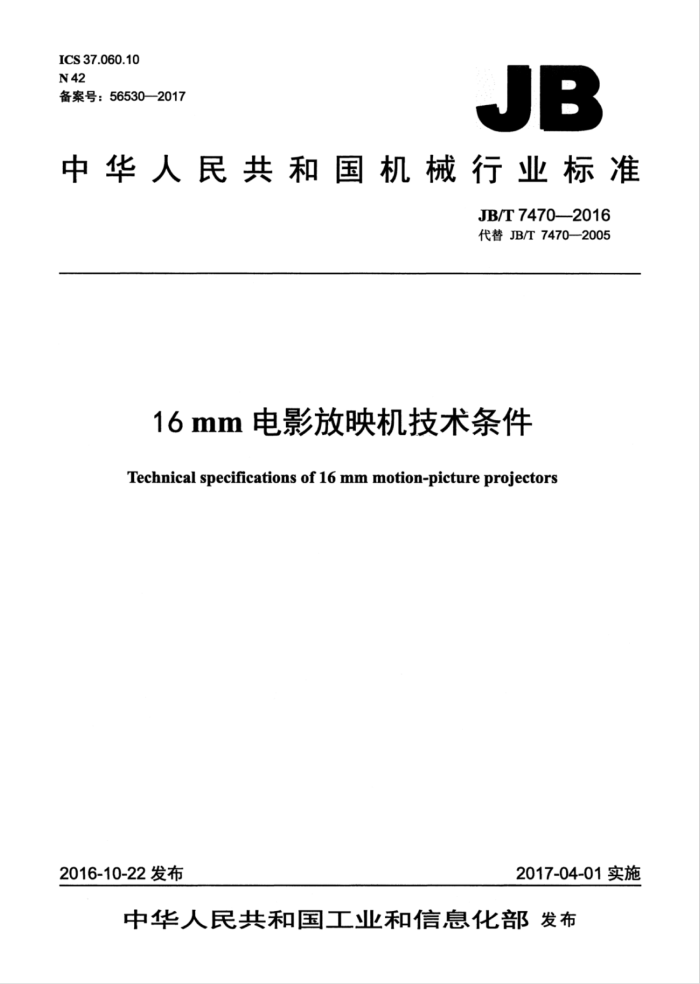

ICS 37.060.10 N42 备案号：56530—2017
JB
中华人民共和国机械行业标准
JB/T7470—2016 代替JB/T7470—2005
16mm电影放映机技术条件
Technical specifications of 16 mm motion-picture projectors
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T74702016
目次
前言 1范围.. 2规范性引用文件 3技术要求 4试验方法. 检验规. 6标志、包装、运输和贮存
I
00000000
6 JB/T7470—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7470-2005《16mm电影放映机技术条件》与JB/T7470—2005相比主要技术
变化如下：
一修改了“规范性引用文件”中的引用文件及对应的技术要求；一提高了“画面清晰度”的要求，即画面边缘视场不小于48线对/mm；一明确了型式检验的项目及合格依据；
按照GB/T25480的要求，将“基本环境条件”中的原“碰撞”改为“冲击”，原“加速度”改为“峰值加速度”，“脉冲持续时间”的额定值由11ms改为16ms，“自由跌落”分级列表并调整“自由跌落高度”的额定值。
本标准由中国机械工业联合会提出，本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所、张家港市三星银屏器材有限公司。 本标准主要起草人：邓荣武王宏伟。 本标准所代替标准的历次版本发布情况为：
JB/T1412—1974; ZBY208-1984 -JB/T7470—1994-JB/T7470—2005。
II JB/T7470—2016
16mm电影放映机技术条件
1范围
本标准规定了16mm电影放映机（以下简称放映机）的技术要求、试验方法、检验规则以及标志、 包装，运输和贮存。
本标准适用于放映光学还音影片的16mm移动式和固定式电影放映机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T770016mm电影放映机片轴尺寸 GB/T13384机电产品包装通用技术条件 GB/T19895.1一2005室内放映幻灯、投影放映设备银幕照度的测定方法 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 GB/T27508-201170mm=35mm和16mm电影放映画面跳动和晃动等级测定方法 JB/T746935mm电影放映机技术条件 JB/T9411一201416mm电影发行正片画面和光学声带的位置和尺寸 JB/T9412-201416mm电影放映画面的位置和尺寸 JB/T9427.2电影检验片第2部分：16mm电影单声道光学声带检验片技术条件 JB/T9427.8电影检验片第8部分：16mm电影放映画面检验片技术条件
3技术要求
3.1放映频率
在额定电压和电源频率下为24格/s 3.2声画同步
激励光刃超前放映片窗26-1.格。 3.3放映画面位置和尺寸
应符合JB/T9412-2014的规定。 3.4画面跳动和画面晃动
应符合GB/T27508一2011有关16mm的规定，即：画面跳动不大于0.020mm，画面晃动不大于 0.030mm. 3.5画面清晰度
画面中心视场不小于56线对/mm，画面边缘视场不小于48线对/mml。 JB/T74702016
3.6行迹和闪烁
放映机正常放映时，不应产生影响放映质量的行迹和闪烁现象。 3.7有效光通量 3.7.1 移动式放映机的有效光通量应不小于8001m 3.7.2固定式放映机的有效光通量应不小于30001m 3.8照度均匀度 3.8.1 溴钨灯光源的放映机的照度均匀度应不低于65% 3.8.2弧光放电光源的放映机的照度均匀度应不低于55% 3.9音鼓起动时间
不大于6s。 3.10激励光刃位置和尺寸
应符合JB/T9411—2014的规定。 3.11还音抖动 3.11.1 移动式放映机的还音抖动应不大于0.4%。 3.11.2固定式放映机的还音抖动应不大于0.35% 3.12整机信噪比 3.12.1移动式放映机的整机信噪比应不小于40dBc 3.12.2固定式放映机的整机信噪比应不小于45dB。 3.13扩音机非线性失真
在额定功率输出时不大于3%。 3.14还音频率特性
63Hz~5000Hz：±3dB。 3.15片环试验
放映机构应能保证正常输片，经片环50次运行后，影片不应产生齿孔挑伤和连续的轻微划伤。 3.16机械噪声 3.16.1溴钨灯光源放映机的机械噪声声压级应不大于65dB（A） 3.16.2弧光放电光源放映机的机械噪声声压级应不大于70dB（A）。 3.17片门温升
不超过35℃。 3.18 画幅调节
画幅调节器应灵活可靠，画幅调节范围上下分别应不小于1.0mm。
2 JB/T74702016
3.19片轴
片轴的形状和尺寸应符合GB/T7700的规定。 3.20供片拉力
供片装置应保证均匀供片，其最大供片拉力不大于1N。 3.21收片拉力
收片装置应保证均匀收片，其最大收片拉力不大于3N。 3.22片门摩擦力
不大于1N。 3.23使用环境温度范围
放映机在-10℃～40℃温度的环境里应能进行放映。 注：对固定式，一般可不进行此项试验。
3.24触发装置可靠性
对弧光放电光源的放映机，电源触发装置应灵敏可靠 3.25放映机外观
油漆电镀应清洁美观，不应有脱皮、划伤及锈蚀等现象。 3.26放映机安全要求
放映机安全要求应符合JB/T7469中3.29的规定。
4试验方法
4.1放映频率
放映机装普通影片并将电压调到额定值进行放映，用测频仪测量遮光器遮光次数或用转速表测量换算。 4.2声画同步
用普通影片挂片，使影片画幅和片窗重合，在不开动放映机的情况下，按正常放映状态计量从片窗水平中心线至激励光刃之间影片的画幅数。 4.3放映画面位置和尺寸
放映机装符合JB/T9427.8要求的画面检验片进行放映，将检验片上的中心图形对实，此时观测通过放映片窗的画面位置和尺寸，正确的位置和尺寸应保证看不到投射到银幕上放映画面四条边框线的任意一条线。 4.4画面跳动和画面晃动
放映机装符合JB/T9427.8要求的画面检验片进行放映，将检验片上的中心图形对实，然后按画面检验片使用说明书规定的方法测量画面跳动和动。直接读取测量值。
