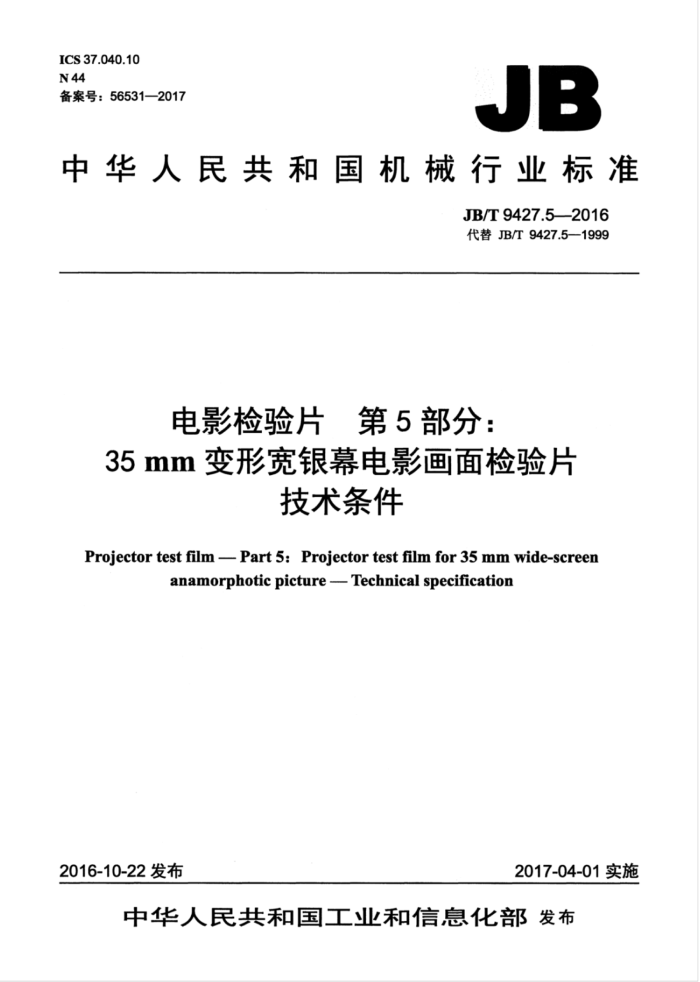

ICS 37.040.10 N44 备案号：56531—2017
JB
中华人民共和国机械行业标准
JB/T9427.5—-2016 代替JB/T9427.5—1999
电影检验片 第5部分：
35mm变形宽银幕电影画面检验片
技术条件
Projector test film - Part 5: Projector test film for 35 mm wide-screen
anamorphotic picture-Technical specification
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T9427.52016
目次
前言 . 范围.. 2规范性引用文件 3测试图形和尺寸 4技术要求. 试验方法 6标志、包装、运输和贮存
L
000000000000000
000000000000
00000000000000
0000000000000005
0000000001
100000000000
000 JB/T9427.5—2016
前言
JB/T9427《电影检验片》分为八个部分：
第1部分：35mm电影单声道光学声带检验片技术条件：第2部分：16mm电影单声道光学声带检验片技术条件：第3部分：35mm立体电影画面检验片技术条件：一第4部分：16mm立体电影画面检验片技术条件；第5部分：35mm变形宽银幕电影画面检验片技术条件：第6部分：16mm变形宽银幕电影画面检验片技术条件：一第7部分：35mm电影放映画面检验片技术条件；
第8部分：16mm电影放映画面检验片技术条件。 本部分为JB/T9427的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9427.5一1999《35mm变形宽银幕电影画面检验片技术条件》，与JB/T9427.5-
1999相比主要技术变化如下：
修改了“规范性引用文件”中的引用文件。 本部分由中国机械工业联合会提出。 本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分起草单位：秦皇岛视听机械研究所、张家港市三星银屏器材有限公司、张家港市南丰银幕制
造有限公司。
本部分主要起草人：邓荣武、王虹达。 本部分所代替标准的历次版本发布情况为
ZBY210—1984; JB/T9427.5—1999
IⅡI JB/T9427.52016
电影检验片第5部分：
35mm变形宽银幕电影画面检验片 技术条件
1范围
JB/T9427的本部分规定了35mm变形宽银幕电影画面检验片（以下简称检验片）的测试图形和尺寸、技术要求、试验方法、标志、包装、运输和贮存。
本部分适用于画幅的高宽比为1：2.35的35mm变形宽银幕电影画面检验片。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4636一200035mm影片上最大可放映画面的位置和尺寸
3测试图形和尺寸
3.1检验片测试图样如图1所示。
A1:2.35
十京电子套柜
图 JB/T9427.5—2016
3.2检验片测试图结构尺寸及说明如图2所示
2
10
D
3
(IZ8DH 0S"81
0 'SI
0.5
012
0.25B 0.5B 0.75B 21.11 B(21.29) 21.95
说明： 1一摄影机片窗形成的变形宽银幕画幅： 2一一变形宽银幕可放映画幅： 3—非变形普通银幕可放映画幅： 4一一分辨率、变形系数测试区： 5—清晰度调试区； 6—检验片型号标记： 7—变形宽银幕放映片窗位置偏差观测区：
8-检验片密度控制区： 9——畸变观测区： 10 一检验片生产单位； 11检验片画幅不稳定性测试区： 12— 一行迹观察区： 13 一放映机画面抖动测试区： 14——放大率标尺。
图2
4技术要求
4.1放映画面的位置和尺寸应符合GB/T4636一2000的规定。 4.2检验片的影像、乳剂层的方向及光学声带的位置应与35mm发行拷贝相同。 4.3分辨率测试图案如图3所示，具体要求如下： 2 JB/T9427.5—2016
1
图3
a）各组空间频率以公比910=19/10递增； b）垂直方向分辨率的空间频率从8线对/mm、10线对/mm、13线对/mm16线对/mm、20线
对/mm25线对/mm32线对/mm到40线对/mm c）水平方向分辨率的空间频率从16线对/mm、20线对/mm、25线对/mm、32线对/mm=40线
对/mm、50线对/mm、64线对/mm到80线对/mm； d）制片过程应保证分辨率测试线条均应清晰可辨，空间频率极限偏差为土7%。
4.4变形画幅水平方向的压缩比为2：1。中心视场的椭圆长、短轴之比应为2士0.01。 4.5测试图中除分辨率图案外，全部垂直线的宽度均为水平线宽度的1/2。 4.6画面光学密度的要求如下：
a）画面上最大与最小密度差不小于1.40： b）同一画面密度不均性不大于0.10。
4.7检验片画面在垂直和水平方向不稳定度的标准偏差值均不大于0.007mm。 4.8放大率标尺长1mm，位于画幅中部的下侧，如图4所示。 4.9放映机画面抖动测试图案为塔形，测试范围为0.01mm~0.06mm共六级，每级递增量为0.01mm （见图4）。 4.10检验片的长度应不小于100m，保证放映时间不少于3.5min 4.11检验片的片头、片尾应有2.4m长的护片段。 4.12# 检验片齿孔应完好无损，画面应无轻微连续的划痕、斑点和洗片水迹。
5试验方法 5.1检验片应在温度为20土2℃、相对湿度为60%～70%的条件下平衡一昼夜后，方可进行几何尺寸的测定。
3 JB/T9427.5—2016
0.01
0.06 0.06
0.01
0.01
图
中
5.24.1、4.3和4.4规定的尺寸，用分度值为0.01mm、放大50倍的工具显微镜或相同精度的仪器、 任取一个画面检查。 5.3使用光栏孔直径为1mm的透射式密度计测量检验片的画面光学密度。测量图2中第8部位：以左右两侧密度的差值确定△D。 5.4测量检验片的画面不稳定度，以下两种方法均可采用：
a）方法一：使用显微镜，在放大50倍的条件下观察图2中第11部位，如图5所示。在检验片上
任取一段连续读出25个游标卡尺的游标与尺身彼此重合刻线的号码。按公式（1）采用标准偏差的数值计算画面垂直（或水平）方向的不稳定值。
0 5 -
u
1
图5
SV
1
开
式中： S- 一画面垂直（或水平）方向不稳定度的标准偏差值，单位为毫米（mm）：
游标卡尺的分度值，4=0.005mm
一
Vi 一第i个游标卡尺的游标与尺身彼此重合刻线的号码与一组观测号码的算术平均值之差，
单位为毫米（mm）；一测量次数，n=25。
