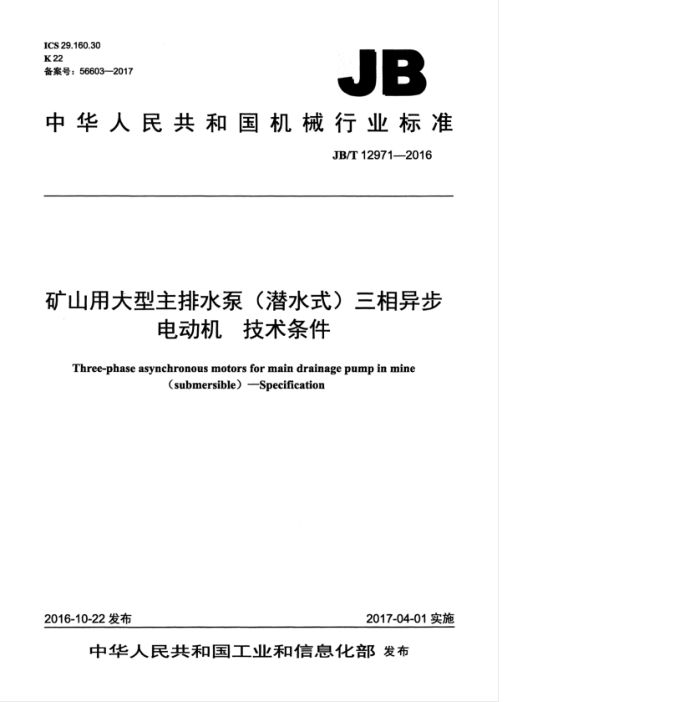

ICS29.160.30 K22 备案号：56603—2017
JB
中华人民共和国机械行业标准
JB/T12971-—2016
矿山用大型主排水泵（潜水式）三相异步
电动机技术条件
Three-phase asynchronous motors for main drainage pump in mine
(submersible)-Specification
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12971—2016
目 次
前言 1范围. 2规范性引用文件 3型式、基本参数与尺寸 4技术要求 5检验规则 6标志、包装及保用期。
I
图1 电动机安装尺寸外形图
表1电动机的定子外径与功率的对应关系. 表2电动机安装尺寸及公差表3电动机轴伸键的尺寸及公差，表4电动机效率的保证值。 表5电动机功率因数的保证值表6电动机堵转转矩对额定转矩之比的保证值表7电动机电气性能保证值的容差. 表8振动强度限值（方均根值）表9 检验项目表10 出线端标志
2
8
O JB/T12971—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、合肥恒大江海泵业股份有限
公司、浙江金龙电机股份有限公司、安徽威能电机有限公司、山东华力电机集团股份有限公司、浙江沪龙科技股份有限公司、国家中小电机质量监督检验中心、合肥通用机械研究院。
本标准参加起草单位：上海东方泵业（集团）有限公司、ABB高压电机有限公司、上海德驱驰电气有限公司、长沙电机厂有限责任公司。
本标准主要起草人：郑龙平、李光耀、金雷、叶叶、李超、张文斌、吴文俊、吴艳红、严蓓兰、韩彩红
本标准为首次发布。
Ⅱ JB/T12971—2016
矿山用大型主排水泵（潜水式）三相异步
电动机# 技术条件
1范围
本标准规定了矿山用大型主排水泵（潜水式）三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则、标志、包装及保用期。
本标准适用于与矿山大型主排水泵连成一体，运行功率为315kW～5600kW的矿山排水泵（潜水式）充水三相异步电动机（定子外径740mm～950mm）（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盖位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB/T1220—2007不锈钢棒 GB/T1348—2009球墨铸铁件 GB1971 旋转电机线端标志与旋转方向 GB/T1993—1993 旋转电机冷却方法 GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.2—2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号
1180~2360
GB/T4831一2016旋转电机产品型号编制方法 GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级 GB/T9439-2010灰铸铁件 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB14711中小型旋转电机通用安全要求 GB/T22715一2016旋转交流电机定子成型线圈耐冲击电压水平
3型式，基本参数与尺寸
3.1日 电动机的型号按GB/T4831一2016的规定。
示例： YKQS 8501-4
规格代号，表示定子外径850mm，1号铁心长，4极系列代号，表示矿山充水式潜水三相异步电动机
T JB/T129712016
3.2 电动机外壳的防护等级为IPX8（按GB/T4942.1一2006的规定）。 3.3 电动机结构安装型式为0°～90°（按GB/T997—2008的规定）。 3.4 电动机的冷却为内外水冷却，冷却方式为IC6W1W8（按GB/T1993一1993的规定）。 3.5 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的额定频率为50Hz，额定电压为10000V，极数为4极，同步转速为1500r/min。 3.7 电动机的定子外径与功率的对应关系按表1的规定。
表1 电动机的定子外径与功率的对应关系
功率 kw 315 355 400 450 500 560 630 710 800 900 1 000 1120 1 250
功率 kw 1 400 1 600 1800 2 000 2 240 2.500 2800 3 150 3 550 4 000 4.500 5 000 5 600
定子外径 mm
定子外径 mm
铁心长代号
铁心长代号
14 15 16 17 1 2 3 4 5 6 1 2 3
1 2 3 4 5 6 7 8 9 10 11 12 13
740
740
850
950
3.8 电动机的安装尺寸及公差应符合图1和表2的规定。
2 GE
100±1.5
图1 电动机安装尺寸外形图表2 电动机安装尺寸及公差
单位为毫米
外形尺寸
安装尺寸及公差
定子 极 M, 外 拉 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限径
E
G
F
D
D.
AP
L HD
M
N
工
R
LB
S
尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
+0.056
165 ±0.57 119 0 32 0 800 30 690 M36 10 18 840 375 2 545 4240 885
310 +0.004 130 0.025 0 325 +0.061 150 0 215 ±0.57 138 0 40
740
0.062 0 0.062
0.2
885 30 750 M36 12 15 960 430 2965 4765 1000
850
0.025
0.3
+0.004
+0.061 170 0 250 ±0.57 157 0 45 0 985 40 870 M36 12 15 1060 430 3200 5 000 1100
JB/T12971—2016
950
345
中
0.3
+0.004
0.025
0.062
注：GE=D-G，GE的极限偏差为（*02）单位为个。 单位为度（）
中 JB/T12971—2016
3.9 电动机轴伸键的尺寸及公差应符合表3的规定。
表3电动机轴伸键的尺寸及公差
单位为毫米
键高
轴伸直径 130 150 170
键宽
-0.10 -0.130
32. 40 45
18 22 25
-.02
3.10当矿山为煤矿及具有引燃温度组别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合场所时，电动机应符合3.1～3.9要求。 3.11当矿山为煤矿及具有引燃温度组别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合场所时，电动机应按GB3836.2一2010的规定制成隔爆型，防爆标志为ExdIMb、ExdⅡAT4 Gb、ExdIBT4Gb、ExdICT4Gb（不含乙炔），电动机也可制成主体为隔爆型、接线盒为增安型的复合防爆型，防爆标志为ExdIMb、ExdIAT4Gb、ExdIBT4GbExdICT4GbC不含乙炔）（代号含义见GB3836.1—2010）。
4技术要求
4.1在下列使用条件下，电动机应能正常运行：
a）工作环境温度0℃～40℃； b）水中固体物含量（质量分数）不大于0.01%： c）水中氯离子的含量不超过400mg/L； d）水的酸碱度pH值为6.5~8.5； e）水中酸化氢的含量不大于1.5mg/L； f》电动机内腔应充满清水或其他按制造厂规定配制的水溶液。 注：b）～e）为电动机内腔水质量要求，当使用条件不符合上述规定时，用户应与制造厂协议。
4.2电动机在运行期间，电源电压和频率对电动机额定值的偏差及其对电动机的性能和温升值的影响应符合GB755一2008的规定。 4.3电动机的效率和功率因数按如下要求：
当功率，电压及频率为额定时，电动机效率的保证值应符合本标准中表4的规定，功率因数的保证值应符合本标准中表5的规定。 电动机效率应按GB/T1032一2012中11.5规定的E法或E1法（测量输入功率的损耗分析法）确定；对于额定功率为1000kW及以上电动机应按GB/T1032一2012中11.8规定的H法（圆图法》确定，其中杂散损耗按推荐值计算，电动机的效率计算应换算到电阻基准温度60℃时进行。 在计算中，效率值取四位有效位数，功率因数值取三位有效位数。
表4电动机效率的保证值功率
功率 kw 315 355 400
效率 % 88.5 88.8 89.0
效率7 % 89.2 89.5 89.7
功率 kw 630 710 800
效率7 % 89.8 89.9 90.1
kw 450 500 560
4
