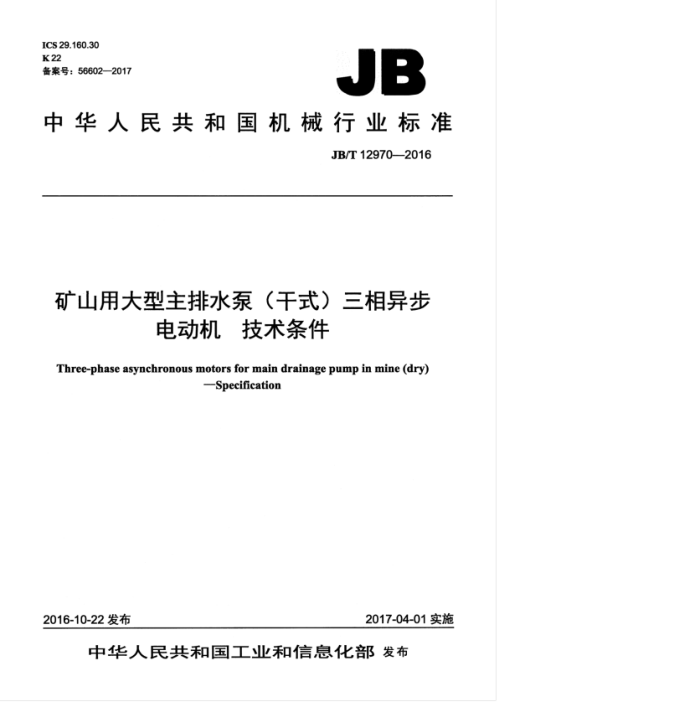

ICS29.160.30 K22 备案号：566022017
JB
中华人民共和国机械行业标准
JB/T12970—2016
矿山用大型主排水泵（干式）三相异步
电动机技术条件
Three-phase asynchronous motors for main drainage pump in mine (dry)
-Specification
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12970—2016
目 次
前言 1范围。 2规范性引用文件 3 型式、基本参数与尺寸 4技术要求. 5 检验规则 6标志，包装及保用期.
II
图1电动机安装尺寸外形图
2
表1电动机的机座号与功率的对应关系表2电动机安装尺寸及公差表3轴伸键的尺寸及公差表4电动机效率的保证值.. 表5电动机功率因数的保证值表6堵转转矩对额定转矩之比的保证值表7电气性能保证值的容差表8振动强度限值（方均根值）表9A计权声功率级的噪声限值LWA（dB）表10 检验项目表11 出线端标志
广 JB/T12970—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、浙江金龙电机股份有限公司、
山东华力电机集团股份有限公司、西安泰富西玛电机有限公司、浙江沪龙科技股份有限公司、国家中小电机质量监督检验中心、合肥通用机械研究院、合肥恒大江海泵业股份有限公司。
本标准参加起草单位：上海东方泵业（集团）有限公司、ABB高压电机有限公司、上海德驱驰电气有限公司。
本标准主要起草人：郑龙平、李光耀、叶叶、张文斌、张良君、吴文俊、吴艳红、严蓓兰、薛胜雄、 胡薇。
本标准为首次发布。
II JB/T12970—2016
矿山用大型主排水泵（干式）三相异步电动机技术条件
1范围
本标准规定了矿山排水泵（干式）三相异步电动机的型式，基本参数与尺寸、技术要求、检验规则、标志、包装及保用期。
本标准适用于运行功率为220kW～2500kW的矿山用大型主排水泵（干式）三相异步电动机（机座号400～630）（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盖位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB1971旋转电机线端标志与旋转方向 GB/T1993-1993旋转电机冷却方法 GB3836.1-2010 ）爆炸性环境第1部分：设备通用要求 GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号3551000和凸缘号
1180~2360
GB/T4831-2016旋转电机产品型号编制方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码） 分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB14711中小型旋转电机通用安全要求 GB/T22715一2016旋转交流电机定子成型线圈耐冲击电压水平
3 型式，基本参数与尺寸
3.1电动机的型号按GB/T4831-2016的规定
示例： YKB 5003-4
规格代号：表示轴中心高500mm，3号铁心长，4极系列代号：表示矿山排水泵用三相异步电动机
1 JB/T12970—2016
3.2 2电动机的外壳防护等级为IP54、IP55（按GB/T4942.1一2006的规定）。 3.3电动机的冷却方法为IC411（按GB/T1993一1993的规定）。 3.4电动机的结构及安装型式为IMB3（按GB/T997一2008的规定》。 3.5 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6 电动机的额定频率为50Hz，额定电压为10000V，极数为4极，同步转速为1500r/min。 3.7 电动机的机座号与功率的对应关系应按表1的规定：
表1 电动机的机座号与功率的对应关系
机座号
机座号
功率 kw 220 250 280 315 355 400 450 500 560 630 710 800 900 1 000 (1050) 1120
功率 kw 1 250 1400 (1500) 1 600 (1700) 1800 一 - (1900) 2 000 (2100) 2.240 2 350 2.500 - -
中心高 mm
中心高 mm
铁心长代号
铁心长代号
1 2 3 4 5 6 1 2 3 4 5 1 2 3 4 n
1 2 3 4 5 6 7 00 1 2 3 4 n 6 7 00
400
560
450
630
500
注：括号内功率为非优选推荐功率。
3.8 电动机的安装尺寸及公差应符合表2和图1的规定
2 DGu(GE)
中
4XK
B
A AD
图1电动机安装尺寸外形图表2 电动机安装尺寸及公差安装尺寸及公差
单位为毫米
外形尺寸 AD HD L
机
A
B
C
D
E
F
G
H
K
座号 食等 400 4 710 ±1.75 1000 ±1.75 280 ±4.0 110 +0.013 210 ±0.57 -0.052 0 4.50 4 800 ±1.75 1120 ±1.75 280 ±4.0 120 +0.013 210 ±0.57 0.062 109 0.20 450 -1.0 0 +0.62 500 4 900 ±2.10 1250 ±2.10 315 ±4.0 130 +0.040 250 ±0.57 0 119 0 500 0 42 +0.62 62.00 1080 980 1440 2500 560 4 1000 ±2.10 1400 ±2.10 350 ±4.0 150 +0.015 250 ±0.57 36 0.062 138 0.30 560 -1.0 42 +0.62
极数
极限 公称 极限 公称 极限 公称 极限 公称 极限 公称 极限 公称 极限 公称 极限 公称 极限 位置度偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 公差
AB
+0.035 +0.035
100 0.20 0 400 -1.0 35 +0.62
0
870 900 1220 2200
28
0
0
0
35
950 950 1320 2310
32
0 0 0 0
JB/T 12970 -2016
36
0.062
0.20 0
+0.015 +0.040
-1.0 0
1180 1020 1500 2610 1300 11040 1580 2.900
+0.040
157 0.30 630 -1.0 0 48 +0.62
1120 ±2.40 1600 ±2.40 350 ±4.0 170 +0.015 300 ±0.57 0.062 0 0 注：GE-D-G， GE的偏差为（ +0.2
630
40 JB/T12970—2016
3.9 电动机轴伸键的尺寸及公差应符合表3的规定。
表3轴伸键的尺寸及公差键宽
单位为毫米
键高
轴伸直径 110 120 130
0 0.052
0 0.009
28
16
0 0.110
32 36 40
18 20 22
0 0.062
150 170
0 0.130
3.10当矿山为煤矿及具有引燃温度组别为T1T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合场所时，电动机的型式、基本参数与尺寸应符合3.1～3.9要求。 3.11当矿山为煤矿及具有引燃温度组别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合场所时，电动机应按GB3836.2一2010的规定制成隔爆型，防爆标志为ExdIMb、ExdⅡAT4Gb ExdⅡBT4GbExdICT4GbC不含乙炔），电动机也可制成主体为隔爆型、接线盒为增安型的复合防爆型，防爆标志为ExdIMb、ExdIAT4Gb、ExdIBT4GbExdICT4Gb（不含乙炔）（代号含义见 GB3836.12010).
4技术要求
4.1在下列环境条件下，电动机应能额定运行，对于现场运行条件偏差的修正，按GB755一2008的规定：
海拔不超过1000m：最高环境空气温度随季节而变化，但不超过40℃ 最低环境空气温度为-15℃。
4.2电动机运行期间电源电压和频率与额定值的偏差按GB755一2008的规定。 4.3电动机的效率和功率因数按如下要求：
当功率、电压及频率为额定时，电动机效率的保证值应符合本标准中表4的规定，功率因数的保证值应符合本标准中表5的规定。 电动机效率应按GB/T1032一2012中11.5规定的E法或E1法（测量输入功率的损耗分析法）确定；对于额定功率为1000kW及以上电动机应按GB/T1032一2012中11.8规定的H法（圆图法）确定，其中杂散损耗按推荐值计算，电动机的效率计算应换算到电阻基准温度130（B）级95℃时进行。 在计算中，效率值取四位有效位数：功率因数值取三位有效位数。
表4电动机效率的保证值
效率n % 94.0 94.4 94.4 94.7 94.9
功率 kw 220 250 280 315 355
效率力 % 93.3 93.4 93.5 93.7 93.9
功率 kw 710 800 900 1000 1050
效率7 % 95.4 95.5 95.6 95.7 95.7
功率 kw 400 450 500 560 630
4
