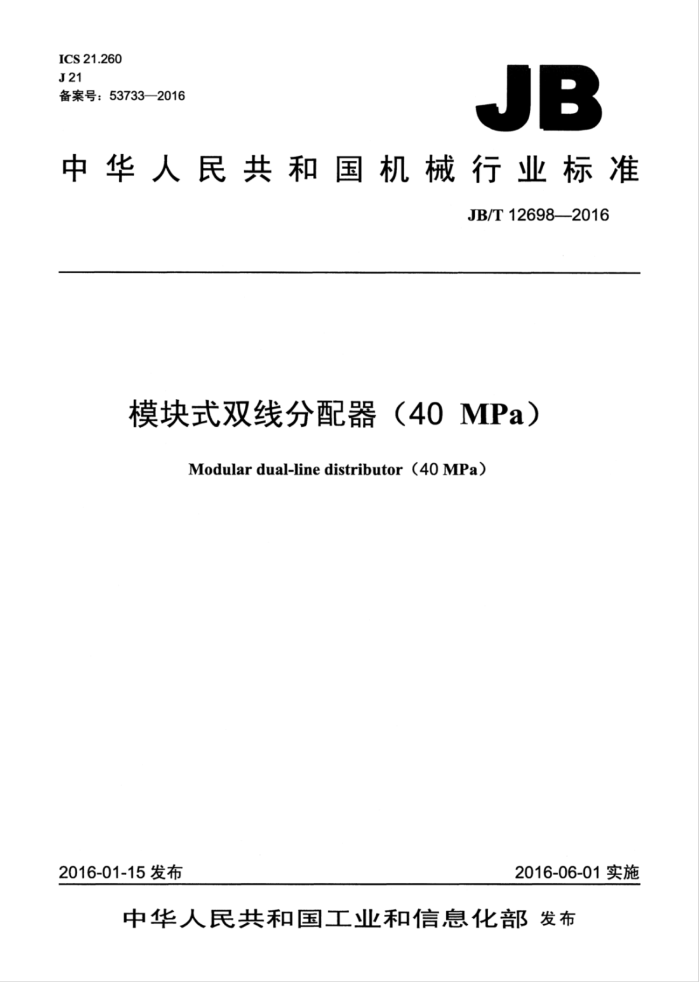

ICS21.260 J21 备案号：53733—2016
JB
中华人民共和国机械行业标准
JB/T12698—2016
模块式双线分配器（40MPa）
Modular dual-line distributor (4o MPa)
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
模块式双线分配器（40MPa）
JB/T12698—2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·0.75印张-19千字
2016年12月第1版第1次印刷
定价：15.00元
*
书号：15111：13811 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12698—2016
目 次
前言范围
.III
1
2规范性引用文件. 3基本参数与型号 3.1基本参数. 3.2型号说明. 3.3标记示例. 4型式与尺寸. 5技术要求
5.1 一般要求 5.2 起动压力.. 5.3 耐压性能. 5.4 外密封性能 5.5 内密封性能. 5.6 给油量 5.7 发讯功能. 5.8 寿命. 6 试验方法. 6.1 试验条件 6.2 试验原理. 6.3 起动压力试验 6.4 耐压试验. 6.5 外密封试验... 6.6 内密封试验.. 6.7 给油量测定. 6.8 发讯试验. 6.9 寿命试验 7检验规则
6
6
6
7.1 出厂检验 7.2型式检验. 8标志与包装 8.1标志 8.2 包装图1外形图（一）图2外形图（二）图3外形图（三
6
000000100000
00000000
6
.6
.6
心 JB/T12698—2016
表1 1基本参数（一）表2 2基本参数（二）表3 外形尺寸表.
I
2
D0100 00E0.0000.00.000
0000000000000000000000000000000000000000100008000008000001
A
II JB/T12698—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会 （SAC/TC409）归口本标准起草单位：启东润滑设备有限公司。 本标准主要起草人：陈卫兰、张芸娇、吴国斌、龚向荣，本标准为首次发布。
III JB/T12698—2016
模块式双线分配器（4OMPa）
1范围
本标准规定了模块式双线分配器（40MPa）的基本参数与型号，型式与尺寸，技术要求，试验方
法、检验规则、标志与包装。
本标准适用于40MPa双线干油集中润滑系统用的模块式双线分配器（以下简称分配器）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T730755°非密封管螺纹 JB/T5000.9重型机械通用技术条件第9部分：切削加工件 JB/T5000.13重型机械通用技术条件第13部分：包装 JB/T8462双线分配器（40MPa）
3基本参数与型号
3.1 基本参数
分配器的基本参数应符合表1、表2的规定。
表1基本参数（一）
质量 kg 1.8 2.9 4 5.1 6.2 7.3 8.4 9.5 10.6 11.7
公称压力 MPa
起动压力 MPa
型号
中间片数
总出油口数
MSF2 MSF4 MSF6 MSF8 MSF10 MSF12 MSF14 MSF16 MSF18 MSF20 注1：适用环境温度-10℃～80℃ 注2：适用介质为锥入度（265～475）×0.1mm（25C，150g）的润滑脂和黏度等级大于N68的润滑油。 注3：发讯开关：二线制，DC24V，常开，IP67
2 4 6 8 10 12 14 16 18 20
1 2 3
X 5
40 (P)
≤1.2
6 7 8 9 10
1 JB/T12698—2016
表2基本参数（二）
中间片规格号每口给油量mL/次
20T 0.6~2 2
25T 0.6~2.5 2
10T 0~1 2
10s 0~2 1
20S 1.2~4 1
25 1.2~5
出油口数
1
3.2 型号说明
口口-口口口口
MSF
D：带给油螺钉 N：带发讯开关不注：带运动指示器供给片后每块中间片的规格号总出油口数/实际出油口数模块式双线分配器
3.3标记示例
示例：公称压力为40MPa，中间片4块，规格分别为10T、20T、20S、20S，带给油螺钉的模块式双线分配器，标记为：
MSF8/6-(10T，20T，20S，20S)D模块式双线分配器JB/T12698—2016
4型式与尺寸
4.1分配器由供给片、中间片、端部片组成，其中中间片为给油工作片，每台分配器的中间片至少1 片，最多10片，中间片的规格可以按需要选择，以组成指定出油口数和给油量的分配器。 4.2具有运动指示调节装置分配器的型式及尺寸应符合图1和表3的规定。
单位为毫米
-
中
工
H
G1/4 出油口
4XG3/8 进油口
34.5
运动指示调节装置
2X6.5 20 安装孔
O
说明：
供给片：中间片：
中
T
2
16
3端部片。
图1外形图（-）
2
