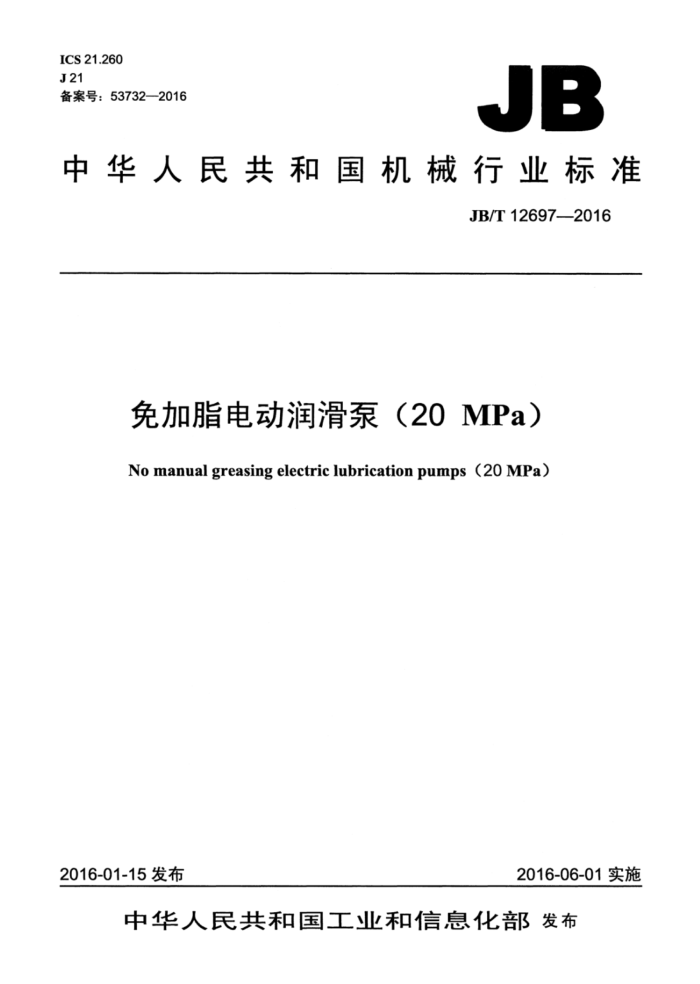

ICS21.260 J21 备案号：53732—2016
JB
中华人民共和国机械行业标准
JB/T12697-2016
免加脂电动润滑泵（20MPa）
No manual greasing electric lubrication pumps (20 MPa)
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T12697-2016
目 次
前言 1 范围 2规范性引用文件. 3基本参数与型号
III
3.1基本参数. 3.2型号说明. 3.3标记示例.. 4型式与尺寸. 5技术要求
C0R8EC0ER0R0E
5.1 一般要求. 5.2 运行性能 5.3 耐压性能. 5.4 外密封性能 5.5 内密封性能 5.6 给油量.. 5.7 超压溢流. 5.8 液位控制. 5.9 噪声 5.10 寿命 6试验方法..
6.1 试验条件 6.2 试验原理.. 6.3 运行性能试验， 6.4 耐压试验.. 6.5 外密封试验 6.6 内密封试验 6.7 给油量试验 6.8 超压溢流试验 6.9 液位控制试验 6.10 噪声试验.. 6.11 寿命试验.. 7检验规则. 7.1出厂检验. 7.2型式检验. 8标志、包装、运输和贮存，
100000000
10000000008
00000
00000000
00000
8.1 标志 8.2 包装.. 8.3 运输 JB/T12697-2016
8.4贮存图1 外形尺寸
.5
二
表1 基本参数.
000100000000000100000100000000000000
II JB/T12697—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会 （SAC/TC409）归口本标准起草单位：启东润滑设备有限公司。 本标准主要起草人：龚向荣、吴国斌、李鹏飞、陈卫兰本标准为首次发布。
I JB/T12697—2016
免加脂电动润滑泵（20MPa）
1范围
本标准规定了免加脂电动润滑泵（20MPa）的基本参数与型号、型式与尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于港口机械、冶金、重机、石油、电力、建材等行业，其大型起重设备所配套20MPa 级干油润滑系统用的免加脂电动润滑泵（以下简称润滑泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T8810.1 油脂润滑泵第1部分：电动润滑泵（40MPa）
3基本参数与型号
3.1基本参数
润滑泵的基本参数应符合表1的规定。
表1基本参数
减速
适用桶容积 L
电动机功率 kw
额定给油量 mL/min
电压 V
质量 kg
公称压力 MPa
型号
减速比 电动机
防护等级
1 : 43 1 : 35 1 : 29 1 : 23
35 45 55 65
MRB-L35S MRB-L45S MRB-L55S MRB-L65S
0.25
42
20 (L)
AC380
20
IP54
0.37
43
注1：适用环境温度-10℃～80℃。 注2：适用介质为锥入度（310~385）×0.1mm（25℃，150g）的润滑脂。 JB/T12697-2016
3.2 型号说明
MRB -L
中
手摇升降式额定给油量（mL/min）压力等级代号免加脂电动润滑泵
3.3标记示例
示例：公称压力为20MPa额定给油量为45mL/min的免加脂电动润滑泵，标记为：
MRB-L45S免加脂电动润滑泵JB/T126972016
4型式与尺寸
4.1 润滑泵为桶型柱塞式定量容积泵。 4.2润滑泵具有手摇升降架，通过升降架将泵升高来更换油桶，润滑泵的运转由电控系统来操纵。 4.3润滑泵的型式、尺寸应符合图1的规定。
5技术要求
5.1一般要求 5.1.1润滑泵的筒盖、升降架等焊接件，应符合JB/T5000.3的规定。 5.1.2润滑泵的泵体采用中高牌号的球墨铸铁铸件，应符合JB/T5000.4的规定。 5.1.3润滑泵的低液位发讯开关选用触头容量为AC220V、0.5A，防护等级为IP65，磁性浮子式，安装方式为螺纹连接的液位开关。 5.1.4润滑泵的零件切削加工，应符合JB/T5000.9的规定。 5.1.5润滑泵的装配，应符合JB/T5000.10的规定。 5.1.6润滑泵的配管，应符合JB/T5000.11的规定。 5.1.7润滑泵的涂装，应符合JB/T5000.12的规定。 5.2运行性能
润滑泵在公称压力范围内逐级升压，在各级压力工况下运行，应平稳无卡阻。 5.3耐压性能
润滑泵在1.15倍公称压力下，应无零件损坏现象。 5.4外密封性能
润滑泵在1.15倍公称压力下，外部各密封处不应有渗漏现象。 5.5内密封性能
润滑泵在公称压力下运行，停泵后1min内，其压力降不应大于公称压力的25%。 5.6给油量
润滑泵在公称压力下运行，其给油量不应小于额定给油量的95%。
