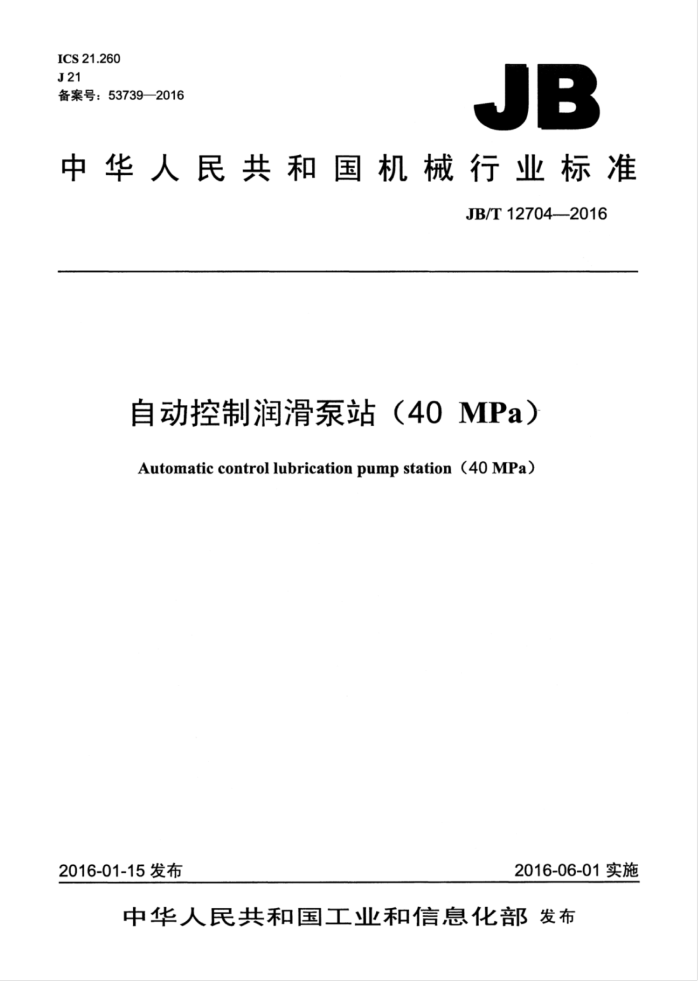

ICS 21.260 J21 备案号：53739—2016
JB
中华人民共和国机械行业标准
JB/T12704--2016
自动控制润滑泵站（4OMPa）
Automatic control lubrication pump station (4o MPa)
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12704—2016
目次
前言 1范围 2规范性引用文件 3型号与基本参数
III
3.1型号说明 3.2 基本参数. 3.3标记示例... 4型式与尺寸 5技术要求.
00
5.1 一般要求 5.2 运行性能. 5.3 耐压性能. 5.4 外密封性能. 5.5 内密封性能. 5.6 给油量 5.7 超压溢流 5.8 超压保护 5.9 噪声. 5.10 寿命试验方法
0000000000
1000000001
6
6.1 试验条件 6.2 试验原理. 6.3 运行性能试验 6.4 耐压试验. 6.5 外密封试验. 6.6 内密封试验. 6.7 给油量试验.. 6.8 超压溢流试验， 6.9 超压保护试验， 6.10 噪声试验... 6.11 寿命试验.. 7检验规则
中
7.1出厂检验 7.2 型式检验. 8标志、包装、运输和贮存 8.1 标志.
8
真
8.2 包装. 8.3 运输
清
I JB/T12704—2016
8.4贮存附录A（资料性附录） 泵站主要元件及控制说明 A.1 电动润滑泵 A.2 自动换向阀. A.3 电动换向阀， A.4 压力控制器 A.5 电控箱.
图1 配置电动换向阀型泵站外形图图2配置自动换向阀型泵站外形图图3配置电动换向阀型泵站原理图图4 配置自动换向阀型泵站原理图图5 试验原理图
3
表1 基本参数
II JB/T12704—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：启东润滑设备有限公司。 本标准主要起草人：龚向荣、吴国斌、陈卫兰、张芸娇。 本标准为首次发布。
I JB/T12704—2016
自动控制润滑泵站（40MPa）
1范围
本标准规定了自动控制润滑泵站（40MPa）的型号与基本参数、型式与尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于冶金、重机、石油、电力、建材等行业，主设备所配套40MPa级双线集中润滑系统用的自动控制润滑泵站（以下简称泵站）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.4重型机械通用技术条件第4部分：铸铁件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T8463—1996二位四通换向阀（40MPa）
3型号与基本参数
3.1型号说明
ZRZ
JK：继电器控制 PK：PLC控制 DFK：电动换向阀出口带压力控制器 YF：自动换向阀储油筒容积（L）额定给油量（mL/min）压力等级代号自动控制润滑泵站
1 JB/T12704—2016
3.2 基本参数
泵站的基本参数应符合表1的规定。
表1基本参数储油桶容积
质量 kg 250
公称压力 MPa
额定给油量 mL/min
电动机功率
型号
L
kw
ZRZ-P150/60-DFK/
150
1.1
ZRZ-P150/60-YK/
245
60
ZRZ-P215/60-DFK/
250
215
1.5
245
ZRZ-P215/60-YK/
40 (P)
300
ZRZ-P300/100-DFK/
300
1.1
295
ZRZ-P300/100-YK/
100
300
ZRZ-P430/100-DFK/
430
1.5
295
ZRZ-P430/100-YK/
注1：适用环境温度-10℃～50℃ 注2：适用介质为锥入度（220~385）×0.1mm（25℃，150g）的润滑脂。 注3：适用电压AC380V，电动机防护等级IP54，电控箱防护等级IP55。
3.3标记示例
示例：公称压力为40MPa额定给油量为430mL/min、储油筒容积为60L，采用电动换向阀和前端压力控制器、PLC电
控箱的自动控制润滑泵站标记为：
ZRZ-P430/60-DFK/PK自动控制润滑泵站JB/T12704-2016
4型式与尺寸
4.1电动润滑泵为柱塞式定量容积泵。 4.2泵站由电动润滑泵、自动换向阀（或电动换向阀出口带压力控制器）、电控箱集成在一块底板上，由电控箱自动控制运行。泵站主要元件及控制说明参见附录A。 4.3配置电动换向阀型泵站的结构尺寸应符合图1的规定。 4.4配置自动换向阀型泵站的结构尺寸应符合图2的规定。 4.5配置电动换向阀型泵站的原理如图3所示。 4.6配置自动换向阀型泵站的原理如图4所示。
2
