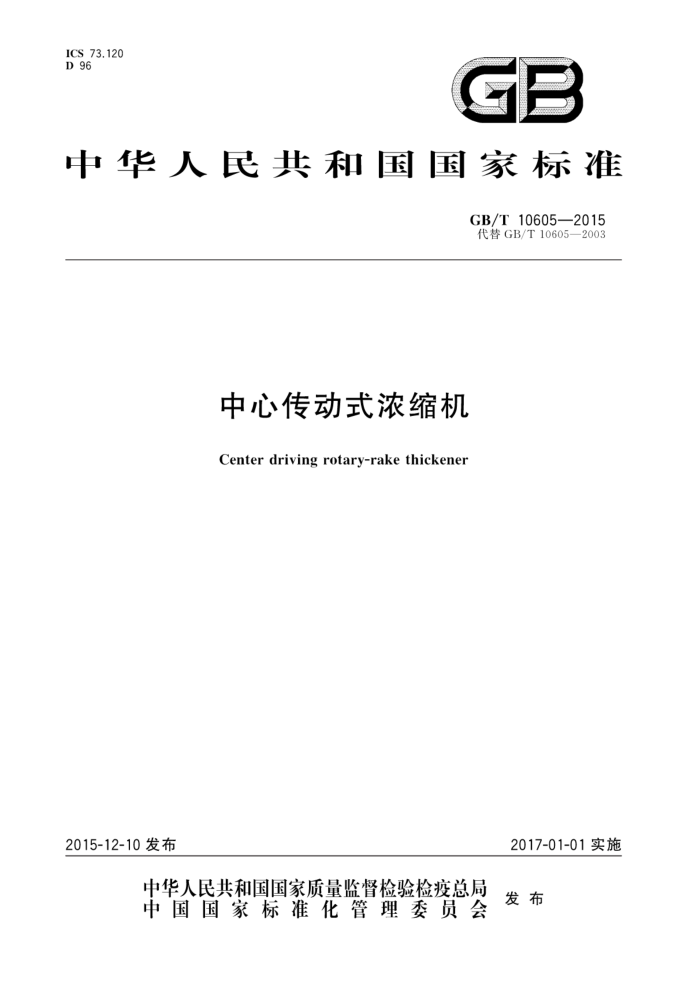

ICS 73.120 D 96
GB
中华人民共和国国家标准
GB/T10605—2015 代替GB/T10605—2003
中心传动式浓缩机
Center driving rotary-rake thickener
2017-01-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 10605—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T10605一2003《中心传动式浓缩机》。 本标准与GB/T10605一2003相比，主要变化如下：
增加了对液压马达驱动的中心传动式浓缩机的要求（见3.1、3.2、3.3、4.7和4.8等）； -增加了直径为15m、18m、24m、38m、45m和60m的浓缩机产品规格（见表1）；删除了外形尺寸要求（见GB/T10605—2003表1）；删除了GB/T10605一2003中4.3对产品浓度的要求，将处理量要求纳入表1中；增加了制造要求和装配要求（见4.4和4.5）；修改了试验方法（见5.2、5.3与GB/T10605一2003中第5章）。
本标准由中国机械工业联合会提出本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。 本标准负责起草单位：北方重工集团有限公司本标准参加起草单位：准北矿山机器制造有限公司。 本标准主要起草人：潘德强、胡善宏、张喜、杨勇、王松阳、李从军。 本标准所代替标准的历次版本发布情况为：
GB/T10605—1989、GB/T10605—2003。
I GB/T10605—2015
中心传动式浓缩机
1范围
本标准规定了中心传动式浓缩机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。
本标准适用于对各种料浆进行浓缩和脱泥的中心传动式浓缩机（以下简称浓缩机）。 本标准不适用于对浓缩池有绝热装置要求的浓缩机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1720一1979漆膜附着力测定法 GB/T 3768 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB5226.1 机械电气安全机械电气设备 备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 25706 矿山机械产品型号编制方法 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T 5000.13 重型机械通用技术条件第13部分：包装 JB/T 6996 重型机械液压系统通用技术条件
3产品分类
3.1型式
浓缩机是由电动机或液压马达经传动机构中心驱动、手动或自动提杷、深层布料、中心搅拌的机器直径不大于20m的浓缩机应按图1的结构型式制造，直径大于20m的浓缩机应按图2的结构型式制造。
1 GB/T 10605—2015
U
说明：
桥架； 2 传动装置； 3- 稳流桶； 4 粑架；
1
液压站或电控系统。
5
图1
3.2型号
浓缩机的型号表示方法应符合GB/T25706的规定。型号表示方法如下：
NZ-
浓缩池内径，单位为米（m），取整数驱动方式：Y为液压马达驱动，电动机驱动不标注中心传动浓缩机
标记示例1：浓缩池直径为15m，电动机驱动的中心传动式浓缩机，其标记为： NZ-15浓缩机标记示例2：浓缩池直径为6m，液压马达驱动的中心传动式浓缩机，其标记为 NZY-6浓缩机
3.3基本参数
浓缩机的基本参数应符合表1的规定。
2 GB/T10605—2015
2 图
基茶腔 “鼻蒸面
台
X
传
管给桥粑 0
明兄
3
