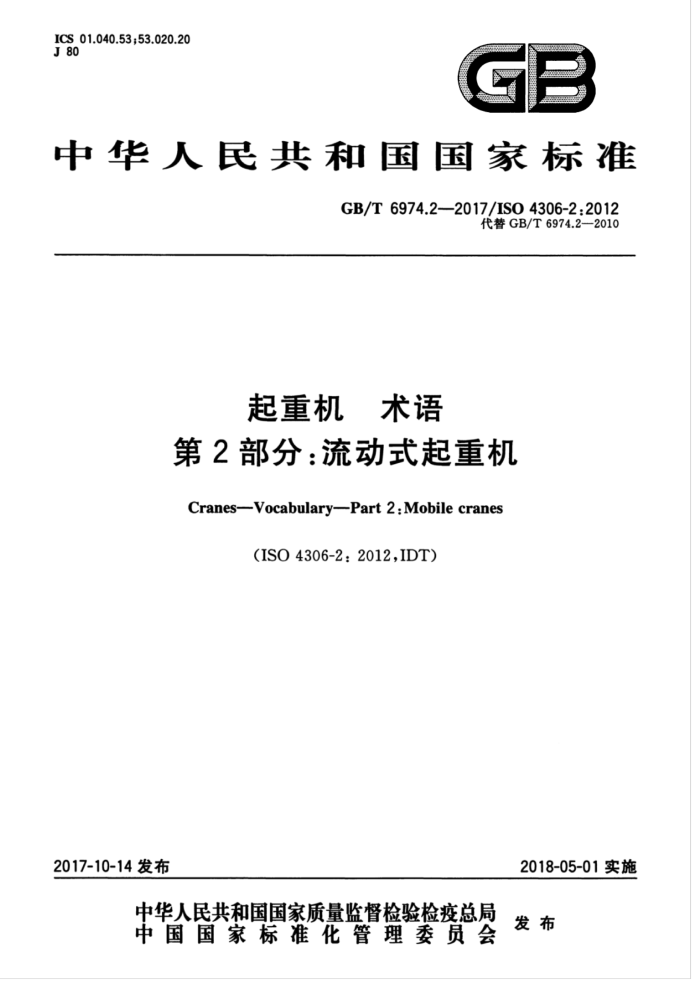

ICS_01.040.53;53.020.20 J 80
C
中华人民共和国国家标准
GB/T6974.2-—2017/ISO4306-2:2012
代替GB/T6974.22010
起重机 术语
第2部分：流动式起重机
Cranes—Vocabulary--Part 2 : Mobile cranes
（ISO4306-2：2012,IDT)
2018-05-01实施
2017-10-14 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T6974.2—2017/IS04306-2:2012
前言
GB/T6974《起重机术语》分为以下几个部分：
一第1部分：通用术语；一第2部分：流动式起重机；一第3部分：塔式起重机； —第4部分：臂架起重机；一第5部分：桥式和门式起重机；一第6部分：铁路起重机。 本部分为GB/T6974的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6974.2一2010《起重机术语第2部分：流动式起重机》。与GB/T6974.2- 一
2010相比主要技术变化如下：
一增加了“起重机配置、起重机准备、额定起重量、最大额定起重量”四个术语及定义（见2.1.2、
2.1.3、2.1.4和2.1.5)； “安装型式”修改为“行走方式”（见2.2，2010年版的2.2)；一“定长式”修改为“定长臂”、“桁架式”修改为“桁架臂”、“伸缩式”修改为“伸缩臂”、“立柱式（塔式）”修改为"柱式臂（塔式臂）”（见2.4.1、2.4.1.1、2.4.2和2.4.3，2010年版的2.4.1、2.4.1.1、 2.4.2和2.4.3)；一一增加三个条文注，分别对柱式臂、副臂的结构特点进行了说明，以及对特殊配置的说明（见
2.4.3、2.4.4和2.5.1的注）；一对随车起重机重新进行了定义（见2.5.2，2010年版2.5.2）。
本部分使用翻译法等同采用IS04306-2：2012《起重机术语第2部分：流动式起重机》。 本部分作了下列编辑性修改：
按照GB/T1.1一2009的编写格式，将“范围”加了章编号，其他各章编号按序顺延；
-
—将ISO4306-2：2012中“范围：ISO4306规定了用英、法和俄文表达的起重机领域最常用的术
语”，改为本部分的第1章范围：GB/T6974的本部分界定了起重机最常用的术语”；一为与我国其他起重机的称谓一致，在2.4.3柱式臂后面增加同义词“（塔式臂）”，在2.4.5铰接臂后面增加同义词（折叠臂）”。
本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分起草单位：中联重科股份有限公司、深圳特种设备安全检验研究院。 本部分主要起草人：杨武、李军、罗凯、涂凌志、喻韬、刘松良。 本部分所代替标准的历次版本发布情况为：
GB/T6974.6—1986; GB/T6974.2—2010。
-
I GB/T6974.2—2017/IS04306-2:2012
起重机术语第2部分：流动式起重机
1范围
GB/T6974的本部分界定了起重机最常用的术语。 本部分规定了各种基本型式的自驱动流动式起重机的术语。GB/T8498描述的挖掘机和其他建
筑机械除外。
2术语和定义
2.1总则 2.1.1
流动式起重机mobilecrane 可以配置立柱（塔柱），能在带载或不带载情况下沿无轨路面运行，且依靠自重保持稳定的臂架型起
重机。 2.1.2
起重机配置 crane configuration 起重机的零部件和元件的组合或布置。 示例：臂架的组装（主臂臂节、副臂臂节或臂端延伸节的数量和布置）、平衡重的重量和位置（超起平衡重或后置平衡
重的数量和布置)。 2.1.3
起重机准备 crane set-up 起重机及其附件作业前操作和定位的准备行为或准备要求。 注：起重机准备包括：
一选择适合起重作业的地面；平整地面、作业场地围挡、作业场地封闭和/或起重机就位；支腿的位置和设置：平衡重的设置；上车的设置。
-
2.1.4
额定起重量 ratedcapacity 根据起重机配置和起重机准备情况，起重机制造商规定的最大允许载荷。
2.1.5
最大额定起重量 maximum rated capacity 起重机最大设计载荷。 注：最大额定起重量作为起重机基本技术参数经常被提及。
2.2 2行走方式 2.2.1
履带式 crawler-mounted 采用履带行走的流动式起重机。
1 GB/T6974.2—2017/ISO4306-2:2012
见图1、图2和图7。
S
图1上车回转式桁架臂履带式起重机
图2上车回转式伸缩臂履带式起重机 GB/T6974.2—2017/ISO4306-2.2012
2.2.2
轮式wheel-mounted 采用轮胎行走的流动式起重机。 见图3、图4和图5。
图3上车回转式桁架臂轮式起重机
图4上车回转式伸缩臂轮式起重机 GB/T6974.2—2017/ISO4306-2:2012
& C
图5带伸缩臂的铰接式轮式起重机
2.2.3
特殊式 speciallymounted 采用轮胎、履带以外的其他方式行走的流动式起重机。
2.3结构型式 2.3.1
上车回转式 slewingupperstructure 整个上车连同附件在下车（底架）上回转的流动式起重机。 见图1至图4、图7、图8。
2.3.2
臂架回转式 slewingboom 不带上车，臂架相对于下车（底架）回转的流动式起重机。
2.3.3
铰接式 articulated 由两个部分铰接而成，通过这种铰接方式可实现臂架水平回转和起重机转向的流动式起重机。 见图5。
2.3.4
臂架非回转式 non-slewingboom 带或不带固定上车，臂架相对于下车（底架）不回转的流动式起重机。 见图6。
4
