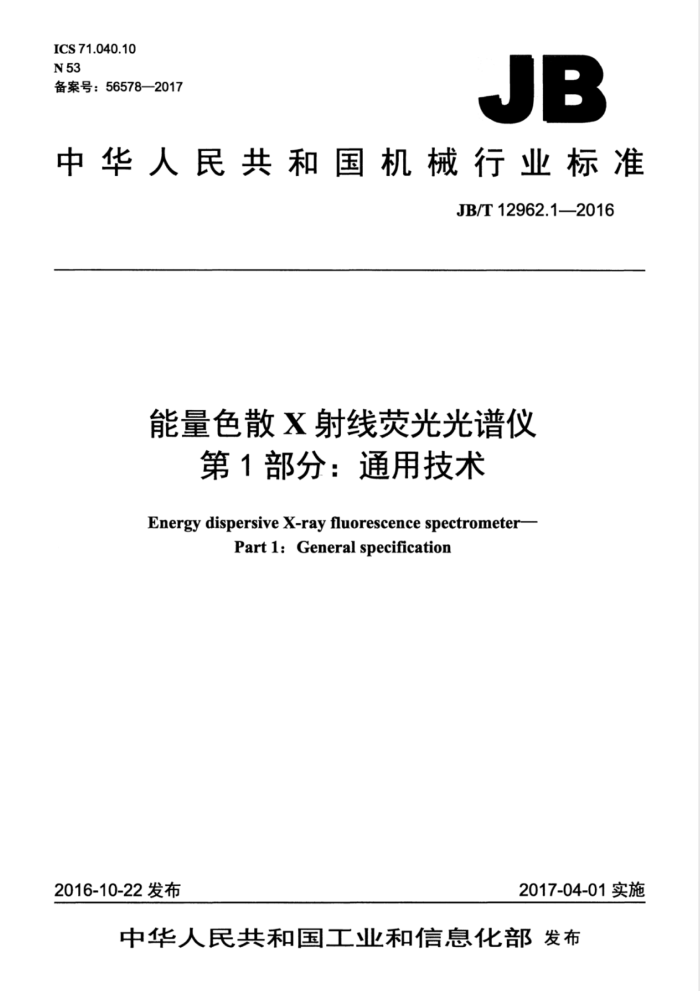

ICS 71.040.10 N 53 备案号：56578—2017
JB
中华人民共和国机械行业标准
JB/T12962.1—2016
能量色散X射线荧光光谱仪
第1部分：通用技术 Energy dispersive X-ray fluorescence spectrometer
Part1:Generalspecification
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12962.1—2016
目 次
前言引言. 1范围 2规范性引用文件 3术语和定义 4仪器分类要求
1 Im
5
5.1 正常工作条件。 5.2外观.... 5.3 输出接口和输出信号 5.4 电源适应性 5.5 性能. 5.6 影响量 5.7 安全.. 5.8 电磁兼容性 5.9包装、运输和运输贮存 6试验方法. 6.1试验条件 6.2试验方法 7检验规则.. 7.1检验分类， 7.2出厂检验.. 7.3型式检验 8标志、包装、运输和贮存 8.1 仪器的标志 8.2 包装. 8.3 运输、贮存
3
C
10
....11
11 11
表1正常工作条件表2辐射防护分级. 表3仪器检验项目表，
L
I JB/T12962.1—2016
前言
JB/T12962《能量色散X射线荧光光谱仪》分为三个部分：一第1部分：通用技术；一第2部分：元素分析仪；一第3部分：镀层厚度分析仪。 本部分为JB/T12962的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本部分起草单位：江苏天瑞仪器股份有限公司、北京普析通用仪器有限责任公司、聚光科技（杭州）
股份有限公司、南通菲希尔测试仪器有限公司、牛津仪器（上海）有限公司、上海思百吉仪器系统有限公司北京分公司（荷兰帕纳科）、中国科学院土海硅酸盐研究所。
本部分主要起草人：姚栋、李强、卓尚军、付献、姜雪娇、徐家骥、吴斌、吴彦。 本部分为首次发布。
I JB/T12962.1—2016
引 言
能量色散X射线荧光光谱仪是一种可对固体、液体和粉末样品中相关元素进行定性及定量分析的仪器，广泛应用于电子电器、地矿、冶金、环保、化工、文博等行业。
能量色散X射线荧光光谱仪的基本组成如下：
高压发生器（高压电源）；一X射线管：一检测器；一脉冲成形及脉冲放大系统；
-多道脉冲分析器；一数据处理系统。
-
III JB/T12962.1—2016
能量色散X射线荧光光谱仪第1部分：通用技术
1范围
JB/T12962的本部分规定了能量色散X射线荧光光谱仪的术语和定义、分类、要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本部分适用于以X射线管为激发源的能量色散X射线荧光光谱仪（以下简称仪器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4208一2008外壳防护等级（IP代码） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T4833.1一2007多道分析器第1部分：技术要求与试验方法 GB/T4960.6—2008 核科学技术术语核仪器仪表 GB/T11606—2007 分析仪器环境试验方法 GB/T11685—2003 3半导体X射线探测器系统和半导体X射线能谱仪的测量方法 GB/T13384—2008 机电产品包装通用技术条件 GB/T13966分析仪器术语 GB/T16921—2005金属覆盖层 覆盖层厚度测量X射线光谱方法 GB/T17626.2—2006 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5——2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度
试验
GB/T18268.1一2010测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB18871电离辐射防护与辐射源安全基本标准 GB/T19661.2一2015核仪器及系统安全要求第2部分：放射性测量计的结构要求和分级
3术语和定义
GB4793.1—2007、GB/T4833.1—2007、GB/T4960.6—2008、GB/T11685—2003、GB/T13966、 GB/T16921一2005界定的以及下列术语和定义适用于本文件。 3.1
能量色散X射线荧光光谱仪energydispersiveX-rayfluorescencespectrometer 用检测器测量被激元素发射的特征X射线能量与相应强度，进行元素的定性、定量分析的仪器。
1 JB/T12962.1—2016
3.2
X射线荧光X-rayfluorescence 入射X射线撞击置于入射光束路径上的物质时产生的特征X射线。
3.3
X射线管X-raytube 利用高速电子撞击金属靶面产生X射线的电子器件。
3.4
检测器detector 接收入射X射线，并将其能量转化为可进行评价的电信号的装置。
3.5
X射线荧光强度X-rayintensity X射线荧光光谱分析中的强度，用计数率表示。
3.6
计数率 countrate 单位时间光子的数目（单位：cps）。
3.7
总死时间totaldeadtime 在测量时间内，脉冲幅度分析器接收单个输入信号后不能再接收其他输入信号的时间间隔的总和。
3.8
实时间realtime 从测量开始至测量结束的时间间隔。
3.9
百分比死时间 percentdeadtime 总死时间与实时间的比值，用百分比表示。
3.10
能量线性 energylinearity 实测能量与标称能量的符合程度，用百分比表示。
3.11
能量分辨率 energyresolution 在给定条件下，能量色散X射线荧光光谱仪记录的特定元素特征谱的峰值高度二分之一处的宽度
FWHM，对于半导体检测器仪器，其单位为电子伏（eV）；对于非半导体检测器，其可用百分比表示。 3.12
分析线 analyticlines 对被分析元素的X射线荧光强度进行测量并用于判定的特征谱线。
3.13
校正物质calibrationmaterial 用于校正仪器漂移或能量线性偏差的试验材料，其元素分析线有适当的强度并可长时间保持稳定。
4仪器分类
4.1 按仪器使用场所分：
实验室型；一在线型：一便携型。
2
