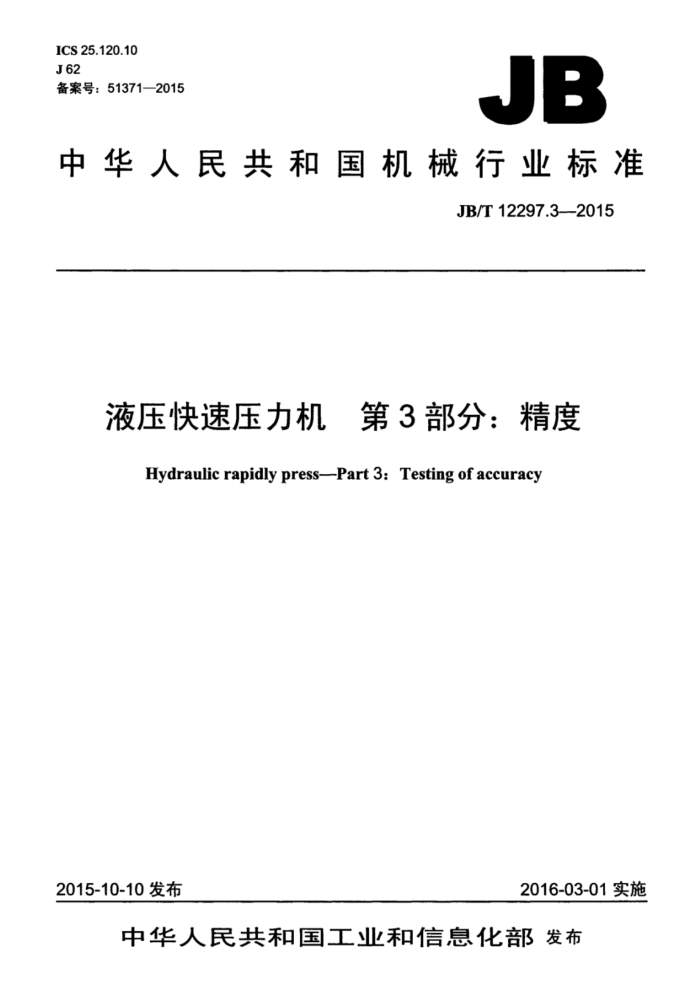

ICS 25.120.10 J62 备案号：51371—2015
JB
中华人民共和国机械行业标准
JB/T12297.3—2015
液压快速压力机　第3部分：精度
Hydraulic rapidly press-Part 3: Testing of accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12297.3—2015
目 次
前言 1范围. 2规范性引用文件 3检验要求. 4几何精度、允差及检验方法
..II
600000000000000004
- JB/T12297.32015
前言
JB/T12297《液压快速压力机》分为三个部分：
第1部分：基本参数；第2部分：技术条件；第3部分：精度。
本部分为JB/T12297的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：安徽省三力机床制造股份有限公司、深圳市华测检测技术股份有限公司、安徽省
机床及刃模具产品质量监督检验中心。
本部分主要起草人：陈道宝、魏茂君、刘泽华、胡小浔、张正兵、谭明非、陈斌斌、夏白露。 本部分为首次发布。
II JB/T12297.3-2015
液压快速压力机第3部分：精度
1范围
JB/T12297的本部分规定了液压快速压力机的几何精度、允差及检验方法。 本部分适用于一般用途液压快速压力机（以下简称快压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10923—2009锻压机械 精度检验通则 GB/T11337平面度误差检测 GB/T23280—2009开式压力机精度
3检验要求
3.11 快压机精度检验前的要求应符合GB/T10923的规定。 3.2检验项目的精度允差值，应按实际检验长度进行折算，折算的结果按四舍五入法精确至0.01mm。 3.3本部分的精度检验项目的次序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4在精度检验过程中，不允许对影响精度的零件和机构进行调整或修配。 3.5 5用户有特殊要求时，可不按本部分的规定进行全部项目的检验。 3.6 G1、G2平面度的检验可采用GB/T11337规定的方法。 3.7 检验应符合GB/T23280—2009中A.1、A.2、A.3的要求。
4几何精度、允差及检验方法
几何精度、允差及检验方法见表1。
1 JB/T12297.3—2015
表 1
允差 mm
检验工具
序号
简图
检测项目
检验方法
参照GB/T10923—2009 中5.3.2.2的规定在被检工作台板上平面的a、b、c三点各放一等高量块，以量块上表面形成的平面为基准面，通过可调量块（分组量块）确定其延伸
工作台板上平面的平面度（在纵、横向和对角线方向测量）
在100长度内为 0.010：长度每增加 平尺、量 点d。将平尺分别放在a、b、 100，允差增加0.008：块、指示器 c、d的任意两量块之上，用
GI
量块（或指示器）测量工作台板上平面与平尺下检验面的距离误差以量块（或指示器）读数的最大与最小示值之差计若快压机无工作台板，则在工作台上做同样的检验参照GB/10923—2009
最大允差为0.060
滑块下平面 在100长度内为的平面度（在 E0.010；长度每增加 平尺、量 中5.3.2.2的规定纵、横向和对角 100，允差增加0.008： 块、指示器 检验方法参见G1 线方向测量） 最大允差为0.060
G2
G2项允许在装配前检验参照GB/T10923—2009 中5.4.1.2.1的规定在最大装模高度进行检蒙在工作台板上放一平尺，平尺上放一带指示器的测量架，将指示器的测头触及滑块下平面，按图a)、b）所示方向分别移动指示器进行测量误差以指示器在可测量范围内最大与最小示值之差计在图b）所示方向，滑块下平面与工作台上平面在A 处的间距不得小于B处的间距若快压机无工作台板，则在工作台上做同样检验
公称力p≤630kN： a）每100测量长度
上为0.015
滑块下平面 b）每100测量长度对工作台板上 上为0.020 平面的平行度： 公称力p>630kN~ a）左右 2 500 kN:
平尺、指示器
a
G3
a）每100测量长度上为0.020 b）每100测量长度
b）前后
a)
b)
上为0.030
2 JB/T12297.3—2015
表1 (续) 检测项目
允差 mm
检验工具
-简图
检验方法
序号
参照GB/T10923—2009 中5.5.1.2.2的规定将检验棒无间隙地插入孔内，使检验棒伸出长度为 100mm，直角尺基面平放在被检验平面上，其测量面贴靠在代表轴线的检验棒的表面，用塞尺在a)、b）两个方向上检验直角尺与检验棒表面间的间隙误差以最大间隙值计允许在装配前检验参照GB/T10923—2009 中5.5.2.2.1的规定在工作台板上放一平尺，平尺上放一直角尺，将指示器紧固在滑块上，使其测头触在直角尺检验面上，当滑块自上死点向下运行时，按图a)、b）所示方向分别进行测量
模柄孔对滑块下平面的垂直度： a）左右 b）前后
检验棒、 直角尺、塞尺
a) 和b) 0.05/100
a
G4
6
公称力p≤630kN：
滑块行程对 a)和b) 工作台板上平 0.03/100 面的垂直度： 公称力p>630kN~ a）左右 2500kN b）前后
平尺、角尺、指示器
在最大和最小装模高度分别进行检测误差以指示器在可测量范围内最大与最小示值之差计在图b）所示方向，指示器在行程上位的读数应不小于行程下位的读数若快压机无工作台板，则在工作台上做同样检验
J.
a）和b) 0.04/100
b)
