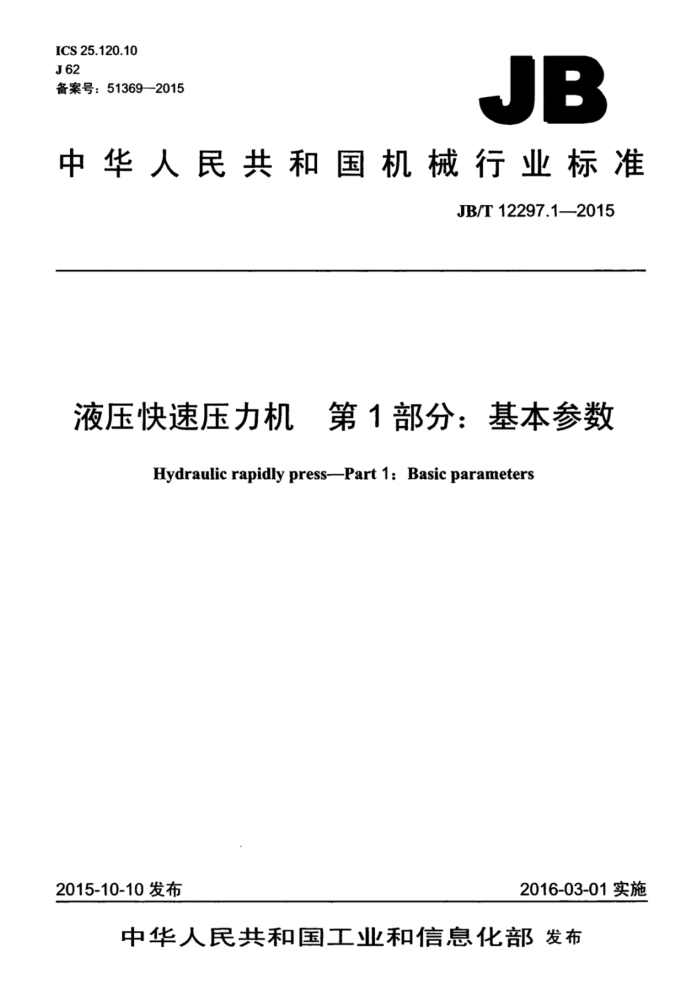

ICS 25.120.10 J62 备案号：51369—2015
JB
中华人民共和国机械行业标准
JB/T12297.1—2015
液压快速压力机　第1部分：基本参数
Hydraulic rapidly press-Part 1: Basic parameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12297.1—2015
目 次
前言 1范围. 2规范性引用文件， 3基本参数
I
图1结构型式图2 工作台孔的形状与尺寸
表1基本参数
2 JB/T12297.1---2015
前 言
JB/T12297《液压快速压力机》分为三个部分：
第1部分：基本参数；一第2部分：技术条件；一第3部分：精度。
本部分为JB/T12297的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：安徽省三力机床制造股份有限公司、深圳市华测检测技术股份有限公司、安徽省
机床及刃模具产品质量监督检验中心。
本部分主要起草人：陈道宝、魏茂君、刘泽华、胡小浔、张正兵、谭明非、陈斌斌、夏白露。 本部分为首次发布。
II JB/T12297.12015
液压快速压力机第1部分：基本参数
范围
7
JB/T12297的本部分规定了液压快速压力机的基本参数。 本部分适用于新设计、一般用途的液压快速压力机（以下简称快压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3847开式压力机紧固模具用槽、孔的分布形式与尺寸
3基本参数 3.1 快压机的主参数为公称力。 3.2 快压机的结构型式如图1所示。
液压缸
液压系统
电气系统
油箱
滑块
工作台
机架
图1结构型式 JB/T12297.1—2015
3.3 快压机的基本参数应按表1的规定优先选用，如用户有特殊需求，可由用户与制造商共同商定，
表1 基本参数
基本参数名称公称力Ps 滑块行程S
单位 kN 250 500 630 800 1 000 1 250 1 600 2 000 2 500 mm 130 130 150 180 180 220 220 220 220
基本参数值
滑块最大行程次数nmax 次/min 50 50 40 40 40 30 30 30 30 滑块最小行程次数nmin 次/min 10 10 10 10 10 10 10 10 10
开口高度H 立柱间距离A
mm 315 320 445 470 470 520 520 520 520 mm 300 300 350 400 400 500 570 570 570
滑块中心至机身距离（喉深C） mm 210 235 260 310 310 350 350 350 350
左右L mm 600 630 710 850 850 1 000 1 000 1 000 1000 前后B mm 400 450 500 600 600 650 650 650 650 左右 LI mm 250 310 350 390 425 460 500 560 625
工作台板尺寸
工作台孔尺寸 前后B; mm 170 220 250 275 300 325 350 380 425
直径D mm $100 $150 $150 $180 $180 $200 $200 $240 $200 左右E mm 250 320 440 500 500 600 680 680 680 前后F mm 220 270 320 400 400 500 540 540 540
滑块底面尺寸
mm $40 $50 $50 $60 $60 $60 $65 $65 $70
滑块模柄孔直径d 3.4 快压机工作台孔的形状与尺寸见图2、表1。
B
图2 2工作台孔的形状与尺寸
3.5 5快压机的紧固模具用槽、孔的分布形式与尺寸，应符合JB/T3847的要求。
2 中华人民共和国
机械行业标准
液压快速压力机 第1部分：基本参数
JB/T12297.1—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·0.5印张·8千字 2016年4月第1版第1次印刷
定价：12.00元
*
书号：15111·12989 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
JB/T12297.1-2015
