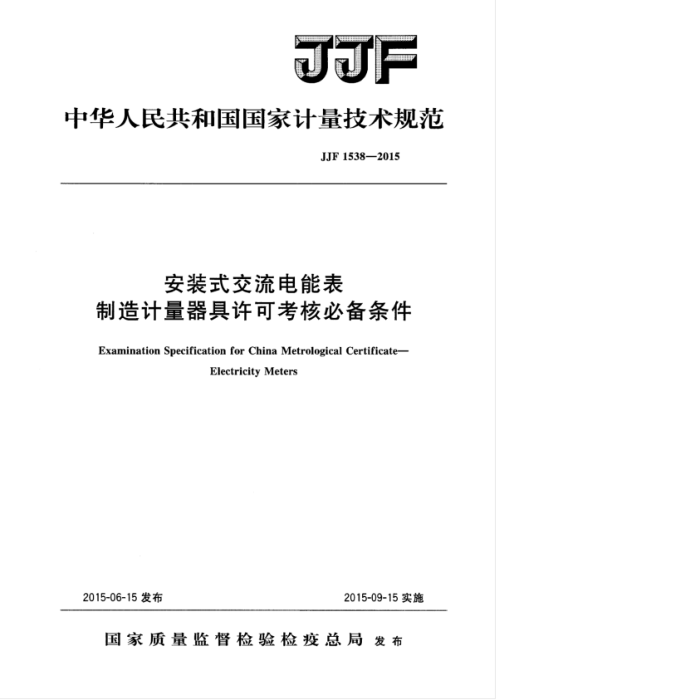

JJF
中华人民共和国国家计量技术规范
JJF1538—2015
安装式交流电能表
制造计量器具许可考核必备条件
Examination Specification for China Metrological Certificate-
Electricity Meters
2015-09-15实施
2015-06-15发布
国家质量监督检验检疫总局发布 JJF 1538—2015
安装式交流电能表制造计量器具许可考核必备条件 ExaminationSpecificationforChina Metrological CertificateElectricity Meters
JJF1538—2015
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
江苏省计量科学研究院
参加起草单位：湖南省计量检测研究院
上海市计量测试技术研究院
本规范委托全国电磁计量技术委员会负责解释。 JJF 15382015
本规范主要起草人：
李明（浙江省计量科学研究院）周韶园（浙江省计量科学研究院）邓凌期（江苏省计量科学研究院）
参加起草人：
朱中文（浙江省计量科学研究院）宋文涛（湖南省计量检测研究院）石雷兵（上海市计量测试技术研究院） JJF1538—2015
目 录
引言 1 范围· 2 引用文件. 3 生产场所. 3.1 固定生产场所 3. 2 生产环境条件· 3. 3 生产场所合法性.·
(IⅡI) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (4) (6) (6) (6) (6) (6) (7) (8)
生产设施· 4. 1 总则 4.2 生产设备 4.3 工艺装备.. 4. 4 检测设备. 5检验条件... 5.1出厂检验场所和环境条件.. 5.2出厂检验人员 5.3出厂检验依据 5.4出厂检验设备， 6其他要求附录A现场考核原始记录表格式
4
... JJF15382015
引言
本规范是进行安装式交流电能表制造计量器具许可考核工作的指导性技术规范，以 《制造、修理计量器具许可监督管理办法》（国家质检总局2007年第104号令）、《计量器具新产品管理办法》（国家质检总局2005年第74号令）和JJF1246一2010《制造计量器具许可考核通用规范》为基础，是对JJF1246一2010《制造计量器具许可考核通用规范》的有关内容的补充规定。
Ⅱ JJF1538—2015
安装式交流电能表
制造计量器具许可考核必备条件
1范围
本规范适用于频率为50Hz或60Hz单、三相安装式交流电能表（以下简称电能表）的生产企业的制造计量器具许可考核和日常监督检查。
本规范不适用于接线端电压超过600V（多相电能表为线对线电压）的电能表，携带式电能表、数字化电能表及标准电能表。
2 引用文件
本规范引用下列文件： JJG307-2006机电式交流电能表 JJG569—2014最大需量电能表 JJG596—2012电子式交流电能表 JJG691一2014多费率交流电能表 JJG1099一2014预付费交流电能表 GB/T17215.211—2006 交流电测量设备通用要求、试验和试验条件第11部
分：测量设备
GB/T 17215.301—2007 多功能电能表 特殊要求 GB/T17215.302—2013 交流电测量设备 特殊要求 第2部分：静止式谐波有
功电能表
GB/T17215.311—2008 交流电测量设备 特殊要求 第11部分：机电式有功电能表（1级和2级）
GB/T17215.321—2008 交流电测量设备 特殊要求多 第21部分：静止式有功电能表（1级和2级）
GB/T17215.322—2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表（0.2S级和0.5S级）
GB/T17215.323—2008 交流电测量设备 特殊要求第23部分：静止式无功电能表（2级和3级）
GB/T18460.3—2001IC卡预付费售电系统 第3部分：预付费电度表 GB/T15282-—94无功电度表 GB/T15284一2002多费率电能表特殊要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
1 JJF1538—2015
3生产场所 3.1固定生产场所
应有与生产能力和工艺相适应的固定生产场所，具有生产、检验、包装、储存和售后服务相对独立的功能区域，建筑面积不少于1000m"。
与单位注册地不一致异地组织生产的，须提交生产地在工商管理部门备案的证明材料，即非法人的分支机构营业执照或备案证明。 3.2生产环境条件
生产环境应清洁、整齐；布局合理，标识清晰，物流通畅；工位器具和流转器具应齐全；应有人员进出管理、环境温度、环境湿度、防静电、防震、防锈蚀、抗干扰、排风和除尘等设施，并应有相应的监测设备和监控记录。环境温度和湿度应满足引用文件中所列的现行有效的产品标准和计量检定规程的要求。 3.3生产场所合法性
生产场所自有厂房应具有房产证和土地证等厂房所有权的合法证明。租赁厂房应具有租赁合同。
4生产设施 4.1总则
生产设施包括生产设备、工艺装备（含模具）以及检测设备三部分。 4.1.1生产设施都必须处于完好的状态。 4.1.2生产设施应有管理台账（或一览表），应有专人使用和定期维护，主要设备的使用和维修要有记录。 4.1.3生产设施中的测量设备均应有经符合性确认满足要求的检定证书或校准证书，并有表明其检定或校准确认状态的标识。对功能性检测设备和检测软件，企业可自行制定规范进行功能检查和软件测评，并出具报告。 4.1.4企业应制定测量设备周期检定/校准计划表，检定/校准证书前后两个检定/校准有效期必须衔接。 4.2生产设备 4.2.1企业应具备相应的生产设备，设备的种类、数量、准确度和性能应与生产能力和工艺相适应。 4.2.2关键零部件外协加工的，应具有：合格供方的定期评价、质量档案、采购控制清单。清单内容应明确规定质量和技术要求；应有工艺流程图和关键工序规定；应有入厂质量验收记录和关键工序过程检验记录；记录数量应与生产、入库数量一致。 4.2.3电能表线路板采用外协贴片加工的，贴片加工企业必须取得ISO9000质量管理体系认证证书；签订的加工协议应包含加工工艺、质量、监督等内容；对于贴片加工的器件，企业必须在图纸中有明确的技术要求（包含名称、技术指标、等级、品牌等），器件由企业采购或指定产品由贴片加工企业采购；企业应制定贴片工艺、关键工序的规定，应定期对贴片加工单位进行质量评价和质量反馈；企业必须有专门工艺设备对电能 2 JJF1538—2015
表线路板进行全数检查，应及时将不合格原因（也包括生产其他过程中的线路板故障）反馈给贴片加工企业。
应具备的主要生产设备见表1。
表1 主要生产设备
静止式 机电式电能表 电能表
备注
生产设备名称
技术要求
序号
至少2条，其中1条用于装配调试，1条用于包装
工业生产流水线
1
+
贴片机回流焊机波峰焊机
2 3
V
X 模块外加工除外 X
J
4
线路板清洗设备电能表检验装置防静电设备
适用时用于误差调试，至少8台
5 6 7
X
V
0.2级及以上
y
y
y
整体吸风封闭式负压除尘 V
X
8
排风设备
y
除尘设备磁力轴承磁化设备和稳定性处理设备
9
V
适用时
10
+
y
阻尼磁钢充磁退磁设备
适用时
11
X
阻尼磁钢高温老化设备
0 ~120 ℃
适用时
12
X
总面积至少20m，必要时，配备数量足够的通电挂表架
13
高温老化室
注；“”表示要求具备；“×"表示不要求具备，“一”表示无具体技术要求。
4.3工艺装备 4.3.1企业应具备相应的工艺装备，装备的种类、数量、准确度和性能应与生产能力和工艺相适应。
应具备的主要工艺装备见表2。
