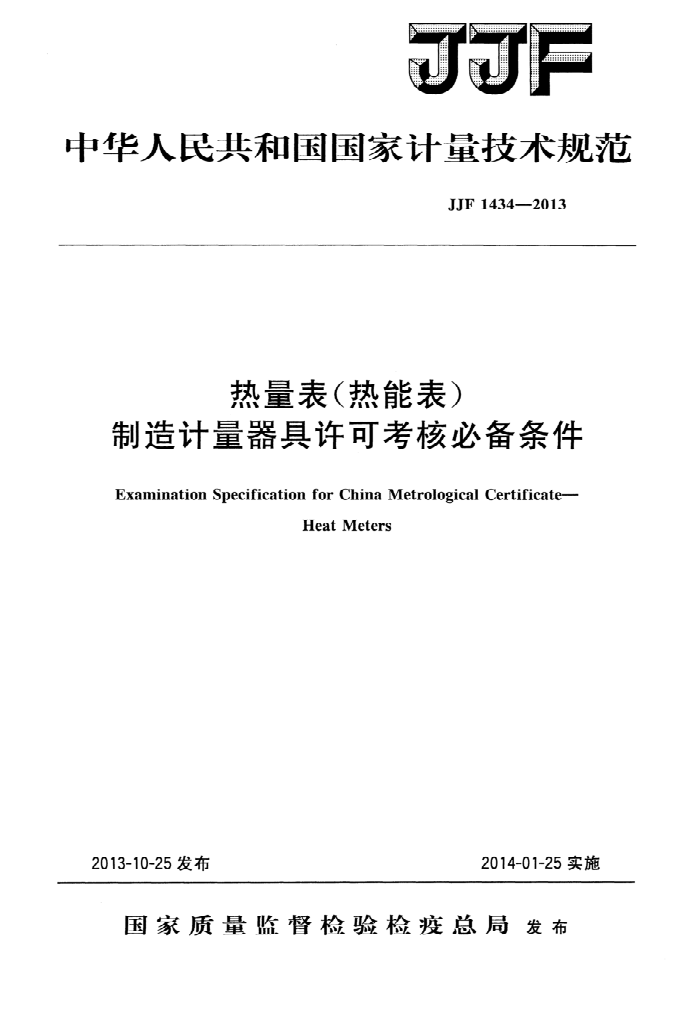

JJF
中华人民共和国国家计量技术规范
JJF1434—2013
热量表（热能表）
制造计量器具许可考核必备条件
Examination Specification for China Metrological Certificate-
Heat Meters
2013-10-25发布
2014-01-25实施
国家质量监督检验检疫总局发布 JJF14342013
热量表（热能表）
JJF1434—2013
制造计量器具许可考核必备条件 代替《热能表制造
计量器具许可证考核必备条件》
Examination SpecificationforChina Metrological Certificate-Heat Meters
归口单位：全国流量容量计量技术委员会主要起草单位：中国计量科学研究院
北京市计量检测科学研究院天津市计量监督检测科学研究院
参加起草单位：河南省计量科学研究院
江苏迈拓智能仪表有限公司威海市天罡仪表股份有限公司唐山汇中仪表股份有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1434—2013
本规范主要起草人：
金志军（中国计量科学研究院）
王轶巍（北京市计量检测科学研究院）刘巍（天津市计量监督检测科学研究院）
参加起草人：
朱永宏（河南省计量科学研究院）孙卫国（江苏迈拓智能仪表有限公司）付涛（威海市天罡仪表股份有限公司）王永存（唐山汇中仪表股份有限公司） JJF1434—2013
目 录
(I) (1) (1) (1) (1) (1) (3) (3) (3) (3) (5) (5) (6) (6) (6) (7 )
引言 1 范围· 2 引用文件 3 生产设施·· 3.1总则· 3.2 生产设备、工艺装备及检测设备 4 检验条件 4.1 出厂检验场所及环境条件.…. 4.2 检验人员 4.3 出厂检验设备 5 技术人员 6 安全要求·· 7 其他要求… 7.1厂房面积 7.2厂房所有权和使用权，附录A 考核记录表
.. JJF1434—2013
引
为了规范热量表（热能表）制造计量器具许可考核工作，保证考核工作的科学、客观、公平、公正和有效性，根据《制造、修理计量器具许可监督管理办法》和《计量器具新产品管理办法》等计量法规，制定本规范。
本规范是以JJG225《热能表》、CJ128一2007《热量表》为技术依据，结合我国热量表行业的生产现状，对国质检量函［2008］556号《热能表制造计量器具许可证考核必备条件》文件进行修订。本规范中的热量表是指测量和显示载热液体经热交换设备所吸收或释放热能量的热量表、冷量表及冷（热）量表。对用于供热计量的热量表、热能表，本规范中视为同等含义。本规范适用于对热量表生产企业制造计量器具许可考核、 有效期满后的复查以及日常监督检查，是对JJF1246一2010《制造计量器具许可考核通用规范》有关内容的补充。 JJF1434—2013
热量表（热能表）
制造计量器具许可考核必备条件
1范围
本规范适用于对热量表（热能表，以下称热量表）生产企业的制造计量器具许可证
考核、有效期满后的复查以及日常监督检查。
2引用文件
本规范引用了下列文件： JJG225热能表 GB/T26831社区能源计量抄收系统规范 CJ128—2007热量表注：凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规范。
3生产设施
3.1总则
生产设施包括生产设备、工艺装备及检测设备三部分。 3.1.1企业自已生产加工全部或部分关键零部件（流量传感器、配对温度传感器、计算器等）的应具备相应的生产设备，设备的种类、数量、准确度和性能应与生产能力和工艺相适应；设备应有台账、维护保养记录。 3.1.2关键零部件自行设计并外协加工的，经审核图纸对照实物确认后，可视作自己生产，但应具有：外协件要有供方调查表或评价报告，外协加工采购合同，供方的定期业绩评价等。内容应明确规定质量和技术要求，应有进厂检验制度和相关的检验设备；应保存进厂质量验收记录，记录数量应与生产、人库数量相符。 3.1.3关键零部件自已加工的和外协加工的企业都必须具备相应的质量管理文件和各工序质量检测实施记录数据。 3.1.4关键零部件（流量传感器、配对温度传感器、计算器）非自行设计，仅完全组装和做出厂检验的生产企业，视作不具备生产条件。 3.1.5热量表的关键零部件生产或外购情况应与其型式评价报告中“关键零部件一览表”一致，但需要提供所有部件的图纸。 3.2生产设备、工艺装备及检测设备 3.2.1生产设备
关键零部件全部或部分自已生产加工的企业，应配备表1所列的相应设备。
1 JJF1434—2013
表1关键零部件及生产设备相关设备
序号 关键零部件名称
设备用途
备注
如冲压、压铸机、注塑机；车、铣、磨、钻机床等；壳体拉伸、封壳、铆接等如专用模具、机加工车床、 热冲压机、数控加工中心、 注塑机等如滚压设备、焊接设备、 封装设备、电阻值检测和配对设备等如电路板加工设备、贴片
外壳（如计算器外壳等)
外壳加工设备
1
外壳的加工
流量传感器（含换能器）
流量传感器制作设备 流量传感器加工
2
配对温度传感器加工 配对温度传感器加
3 配对温度传感器
工、制造
设备
计算器印刷电路板、 元器件焊接加工制作等设备
计算器电路板、元器 机、回流焊机（焊接贴片件装配、焊接生产 器件）、波峰焊机（焊接插
计算器
件器件）等
注：设备最少的数量要求应和生产数量匹配。 3.2.2工艺装备及检测设备
配备的主要工艺装备及检测设备见表2。
表2主要工艺装备和检测设备
名 称
序号 1
备注
用 途
如外壳保护层处理设备或密封处理设备如热冲压（冷冲压）设备、 焊接、机加工设备等耐压装置
外壳防护处理
保证外壳防护等级
流量传感器的装配（超声、 机械或其他原理的)
2
流量传感器装配
密封性检查电路板测试流量模拟测试
3 密封性检测 4
电路板测试工装
5 流量模拟测试工装
如流量信号发生器光电读头、读数装置（通讯测试设备）等如标准电阻箱、数字欧姆表或测温电桥等耐久性试验装置通用量具、其他专用工具
6
光电接口及通讯检测工装 检查热量表通讯接口
7
电阻测试设备
配对温度传感器电阻测量
8 流量传感器耐久性试验工装 流量传感器耐久性试验
其他专用
部件外形尺寸检测
9
注： 1至少有一条符合生产规模和装配工艺要求的生产流水线； 2耐久性试验台至少一台且与检验台不为同一套设备； 3工艺装备的数量要求应和生产数量匹配，
2
