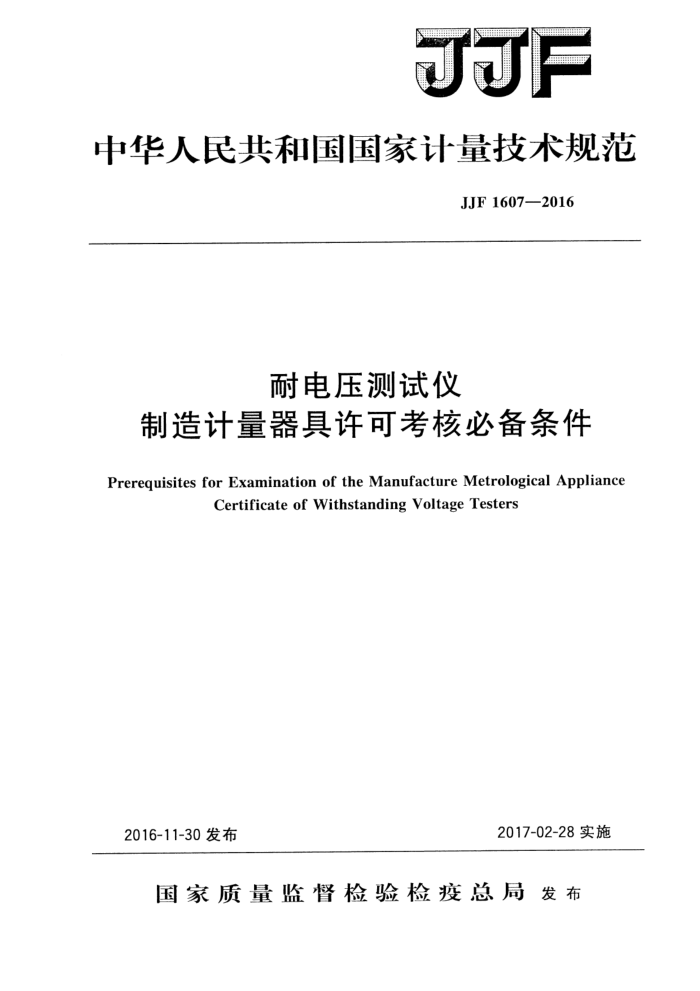

JF
中华人民共和国国家计量技术规范
JJF1607—2016
耐电压测试仪
制造计量器具许可考核必备条件
Prerequisites for Examination of the Manufacture Metrological Appliance
Certificate of WithstandingVoltageTesters
2017-02-28实施
2016-11-30发布
国家质量监督检验检疫总局发布 JJF16072016
耐电压测试仪制造计量器具
许可考核必备条件
JJF 1607—2016
Prerequisites for Examination of the Manufacture
Metrological Appliance Certificate of
Withstanding Voltage Testers
归口单位：全国电磁计量技术委员会主要起草单位：山东省计量科学研究院
中国计量科学研究院
参加起草单位：青岛市计量技术研究院
山东省社会公正计量行泰安市计量测试所
本规范委托全国电磁计量技术委员会负责解释。 JJF16072016
本规范主要起草人：
马雪锋 峰（山东省计量科学研究院）李文强（山东省计量科学研究院）梁 波（中国计量科学研究院）
参加起草人：
管泽鑫（山东省计量科学研究院）景军 (青岛市计量技术研究院) 赵燕 (山东省社会公正计量行) 李冬青 (泰安市计量测试所) JJF1607—2016
目 录
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (.3) (3) (3) (3) (4) (4) (5) .(5) （5) (5) (6)
引言 1 适用范围 2 引用文件· 3 生产设施 3.1总则· 3.2生产设备· 3.3 工艺装备· 3.4 检测设备· 4 检验条件.. 4. 1 出厂检验场所及环境条件 4.2 检验人员·· 4.3 出厂检验依据 4. 4 出厂检验设备 5 技术人员· 6
.:
安全要求 7其他要求. 7.1厂房面积 7.2厂房所有权和使用权附录A考核记录表
I JJF1607—2016
引言
本规范依据JF1246一2010《制造计量器具许可考核通用规范》附录A的要求制定。
为了规范耐电压测试仪制造计量器具许可考核工作，保证考核工作的科学、客观、 公平、公正和有效性，根据《制造、修理计量器具许可监督管理办法》和《计量器具新产品管理办法》等计量法规，制定本考核规范。
本规范以JJG795《耐电压测试仪》、JJF1378-2012《耐电压测试仪型式评价大纲》和GB/T32192--2015《耐电压测试仪》为技术依据制定。
本规范为首次发布。
Ⅱ JJF1607—2016
耐电压测试仪
制造计量器具许可考核必备条件
1适用范围
本规范适用于对生产输出电压不超过15kV耐电压测试仪（以下简称耐压仪）企业的制造计量器具许可考核、有效期期满后的复查以及日常监督检查。
2引用文件
本规范引用了下列文件： JJG795耐电压测试仪 JJF1378耐电压测试仪型式评价大纲 GB/T32192耐电压测试仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3生产设施 3.1总则
生产设施包括生产设备、工艺装备（含模具）以及检测设备三部分。 3.1.1生产设施都必须处于完好的状态。 3.1.2企业应制定生产设施中的测量设备周期检定/校准计划表。检测设备均应有经符合性确认满足要求的检定证书或校准证书，并有表明其检定或校准确认状态的标识。 3.1.3生产设施应有管理台账（或一览表），应有专人使用和定期维护，主要设备的使用和维修要有记录。 3.2生产设备 3.2.1企业应具备相应的生产设备，设备的种类、数量、准确度和性能应与生产能力工艺相适应。 3.2.2关键零部件外协加工的，应具有：外协件供方调查或评价报告、外协加工采购合同、外协单位资质证明、供方的定期业绩评价等。合同内容应明确规定质量和技术要求。企业应有进厂检验制度和相关的进厂检验设备；应保存进厂质量验收记录，记录数量应与生产、人库数量相符。
应具备的主要生产设备见表1。
表1主要生产设备技术要求
备注 /
序号
生产设备名称生产装配线
/ /
1
线路板外协加工除外
波峰焊机 (或浸焊炉）
2
1 JJF1607—2016
表1(续)
生产设备名称
序号 3 4 5 6 7 8
技术要求
备注
贴片机回流焊机
/ / / /
适用于贴片焊接，线路板外协加工除外适用于贴片焊接，线路板外协加工除外适用时，线路板外协加工除外
线路板清洗设备防静电设备
排风设备老化室
整体吸风
/
1
注：/ 无具体技术要求。 3.3工艺装备
企业应具备相应的工艺装备，装备的种类、数量、准确度和性能应与生产能力和工艺相适应。
应具备的主要工艺装备见表2。
表2主要工艺装备
电子升压 机械升压的耐压仪 的耐压仪
序号 工艺装备名称
技术要求
备注
用于电源变压器、高压变压器的测试用于显示器件的测试
1
交流可调电源 （0～250）V连续可调 V
V
2 显示器件测试工装 3
V V
V V
线路板测试工装
/
用于功放供电的整流器件测试用于功放部分的功率管测试
整流器件测试工装
V
4
/
5
功率管测试工装
/ V
/
软件程序烧录工装注：~ 要求具备；/ 不要求具备、无具体技术要求。 检测设备
6
3.4
企业应具备相应的检测设备，设备的种类、数量、准确度和性能应与生产能力和工艺相适应。
应具备的主要检测设备见表3。
