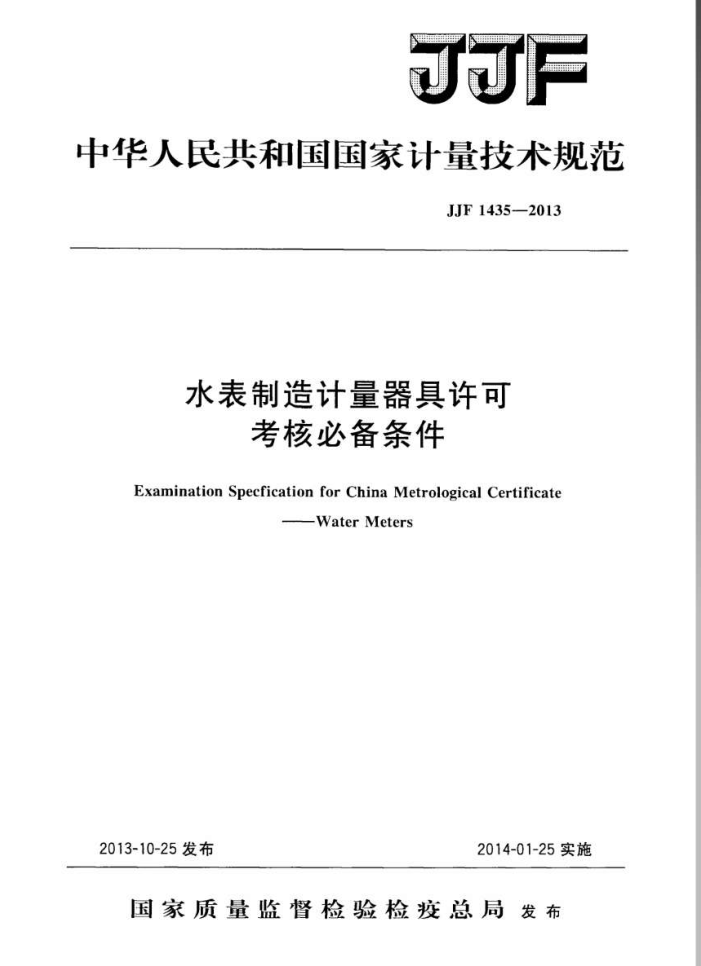

JJF
中华人民共和国国家计量技术规范
JJF1435—2013
水表制造计量器具许可
考核必备条件
Examination Specfication for China Metrological Certificate
-Water Meters
2013-10-25发布
2014-01-25实施
国家质量监督检验检疫总局发布 JJF1435—2013
水表制造计量器具许可
JJF1435--2013 代替《水表制造计量器具许可证考核必备条件》
考核必备条件
Examination Specification for China Metrological Certificate-Water Meters
归口单位：全国流量容量计量技术委员会主要起草单位：浙江省计量科学研究院
江苏省计量科学研究院中国计量协会水表工作委员会
本规范委托全国流量容量计量技术委员会负责解释 JJF1435—2013
本规范主要起草人：
詹志杰（浙江省计量科学研究院）黄朝晖（江苏省计量科学研究院）李红卫（中国计量协会水表工作委员会） JJF1435—2013
目 录
引言 1范围· 2 引用文件 3生产设施 3.1生产设备
(I) (1) (1) (1) (1) (1) (2) (3) (3) (3) (4) (4) (6) (6) (6) (6) (6) (7)
..
3.2 工艺设备 3.3检测设备 48 出厂检验条件 4.1 检验场所、环境和检定介质· 4.2 出厂检验人员 4.3 检验依据 4.4 出厂检验设备 5技术人员 6安全要求 7. 其他要求 7.1厂房面积 7.2厂房所有权和使用权附录 A 考核记录表
..
.
I JJF1435—2013
引言
为了规范水表制造计量器具许可考核工作，保证考核工作的科学、客观、公平、公正和有效性，根据《制造、修理计量器具许可监督管理办法》和《计量器具新品管理办法》等计量法规，制定本规范。
本规范是根据制造计量器具许可考核的要求，结合我国水表生产行业现状和管理需求，对原国家质量技术监督局《水表制造计量器具许可证考核必备条件》文件（质技监局量「2000］117号）进行修订。本规范适用于对水表生产企业的制造计量器具许可考核、有效期满后的复查以及日常监督检查。对水表材质，参照卫生部卫办监督发 【2010］134号《饮用水水表卫生安全评价规范（试行）》规定，水表生产企业下得将国家或行业明文禁止使用的材质用于水表制造，本规范对其将不做另行规定。
本规范是对JJF1246--2010《制造计量器具许可考核通用规范》的有关内享的补充规定，按规范附录A的要求和结构格式进行编写。
I JJF1435—2013
水表制造计量器具许可
考核必备条件
1范围
本规范适用于对生产水表企业的制造计量器具许可考核、有效期满后的复查以及日常监督检查。
注：本规范中，户用水表指常用流量Q≤16m/h的水表、非户用水表指常用流量Q16m/h
的水表，
2引用文件
本规范引用了下列文件： JJG162冷水水表 JJG686热水表 GB/T778.1-2007/ISO4064-1：2005封闭满管道中水流量的测量 饮用冷水水
表和热水水表第1部分：规范
GB/T778.3-2007/ISO4064-3：2005封闭满管道中水流量的测量 饮用冷水水表和热水水表第3部分：试验设备和试验方法
GB/T25920—2010饮用冷水水表塑料表壳及承压件 技术规范 CJ266-2008饮用水冷水水表安全规则 CJ/T133—2012IC卡冷水水表 CJ/T224--2012电子远传水表注：凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规范。
3生产设施
生产设施包括生产设备、工艺装备（含模具）以及检测设备三部分。 3.1生产设备 3.1.1根据企业声明或产品图纸所列的自制零部件清单，企业应具备相应的加工设备，设备应完好，数量与生产能力相适应。所有生产设备应列入生产设备一览表。 3.1.2机械式水表的机芯总成或机芯部分零件自行生产的，必须具备与生产能力适应的注塑机和模具。对基于电子或电磁原理工作的水表，如测量传感器自行生产的，应有相适应的生产设备。 3.1.3水表外壳、机芯总成、电子装置以及测量传感器外协加工的，企业应提供对外协方设备能力和管理进行评定的记录，并与外协方签订质量保证合同。 3.2工艺设备
如果自行生产部件的，根据加工装配工艺的要求，企业应具备相应的工艺设备，设
1 JJF1435—2013
备应完好，数量与生产能力相适应。部分工艺设备要求见表1。
表1工艺装备清单
序号
用途
备
工艺装备名称
配备塑料粒子预热工装，毛坏塑料件加工工
注塑件加工工装 序需切削、钻孔的，应配备专用夹具、定位
1
工具
2
金属件加工工装 加工应配备专用夹具、定位工具整体机芯装配工装 组装应有专用的定位工具和夹具计数器液封工装 应有专用的抽真空设备和封装工具
3 4
适用于液封水表
如果采用机器自动进行水表表罩旋紧或干式水表密封件旋紧，应配备扭力扭矩可调控的设备生产带电子装置水表应有电子部件或整机的老化工序所需的老化试验箱（房）和高低温交变湿热试验箱
5
整机密封工装
适用于带电子装置水表
6
电路老化工装
3.3检测设备 3.3.1根据本企业检验工艺的要求或国家行业的规定，企业应具备相应的部作检测设备，且数量和完好状况与生产能力相适应。部分检验设备见表2。
注：所有检测设备应列入检测设备一览表。 3.3.2按CJ266一2008要求，饮用冷水水表应有接管、螺母、表壳、表罩、我玻璃等影响水表安全性能的部件检测仪表或设备。CJ266一2008中未包括的水表类型（如塑壳水表）的部件也应根据强度安全检验要求，配备检测工具。 3.3.3对户用水表的部件（水表机芯、控制阀门、插卡及卡座）寿命类检测目，复查时企业应提供这些部件的检测报告。对生产远传水表、IC卡水表等带电子置水表的企业，如果选用的基表为制造许可证有效期内企业制造的产品，可以用该企业提供相应的耐久性试验报告，否则应配备耐久性试验设备自行检测。 3.3.4所有检测设备均应有连续有效检定/校准证书或检测报告。电子功能性构查装置应符合相应产品标准的参数要求。对功能性检测设备和检测软件，企业可自行制定规范进行功能检测或软件测评，并出具报告。
表2检测设备清单
序号
用途
备注
检测设备名称游标卡尺、螺纹环 检测接管、螺母、表壳、表罩、 按CJ266-2008要求，适用金规、塞规等常规量具 表玻璃
1
属外壳类水表按CJ266—2008要求，适用金属外壳类水表也可使用水表整机耐压式验台
2
秤或天平
检测接管、表壳、表罩
表玻璃耐压台
3
检测湿式水表表玻璃
2 JJF14352013
表2（续）用途
序号 4 10 机芯部件检测设备 检测机芯质量 6 磁传功能检验设备 磁钢部件与计数器传动功能 7 电参数检测设备
备注
检测设备名称橡胶硬度计
检测密封橡胶件
按企业工艺文件要求适用干式水表与工艺检验要求相符
电子装置的元件或模块
控制阀门开关性能试 检测控制阀门开关性能验设备
8
适用于带控制阀门水表
水压要求应满足行业标准要求
控制阀门寿命试验设备
检测控制阅门使用寿命
9
适用于带控制阀门水表
也可使用带压力损失测试设备的水表检验装置
10 压力损失测试设备 检测阀门或水表压力损失
IC卡和卡座的寿命试验设备
11
检测IC卡和卡座
适用插卡式IC卡水表
检测水表机芯使用寿命：可按水表整机耐久性试验装置要求，设备参数应符合JJG162-2009表 A.2的要求
适用户用水表，系列产品可只对预计磨损最严重的规格进行试验
12 耐久性试验装置
4 出厂检验条件 4.1检验场所、环境和检定介质 4.1.1应有独立的检验场所，待检与已检、合格与不合格区域划分（或流转箱架）应清晰。 4.1.2环境应清洁、整齐：布局合理，物流通畅，工位器具和流转器具应配备齐全。 4.1.3环境温度应在5℃55℃；环境相对湿度应在0～100%，如有远传读数装置则为0~93%。 4.1.4温度等级为T30和T50的冷水水表的试验水温应在0.1℃～30℃之间，热水水表的试验水温应为50℃士10℃范围内。 4.1.5对带电子装置水表和基于电磁或电子原理工作的水表，试验场所不得有明显的外部电磁场影响和振动影响。 4.1.6检定介质要求为清洁水。使用循环水的，应配备过滤装置，并有定期更换水的制度和记录。 4.2出厂检验人员
企业应配备能满足生产和出厂检验要求的检验人员，经省级质量技术监督部门培训考核，并实际从事水表检验的计量检验人员或相应资质的计量检定员。生产户用水表的
3 JJF
