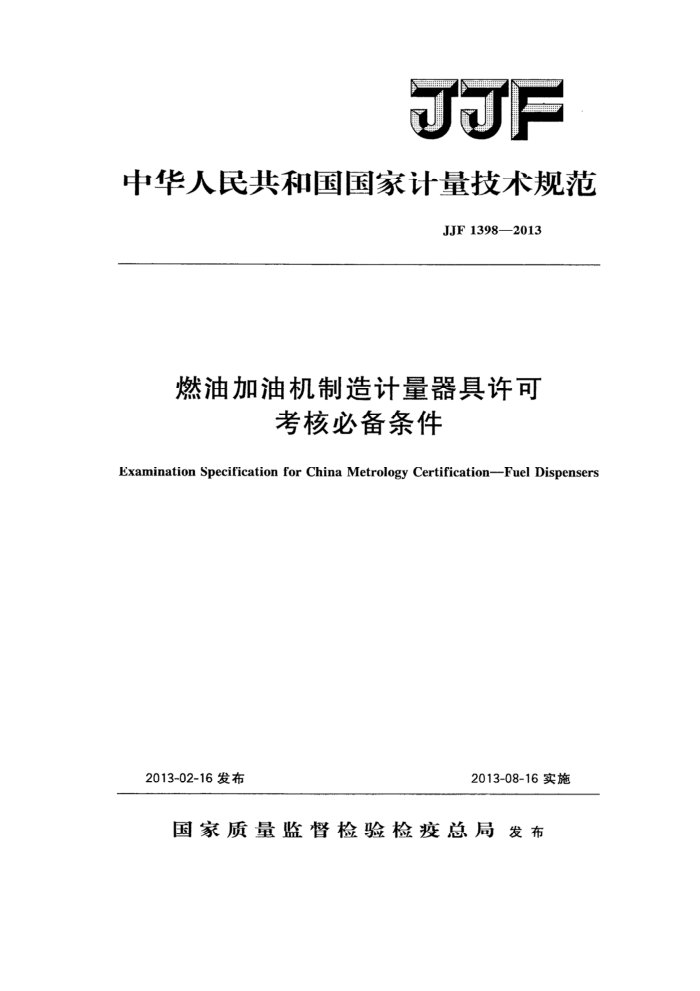

JP
中华人民共和国国家计量技术规范
JJF1398—2013
燃油加油机制造计量器具许可
考核必备条件
Examination Specification for China Metrology Certification--Fuel Dispensers
2013-02-16发布
2013-08-16实施
国家质量监督检验检疫总局发布 JJF13982013
燃油加油机制造计量器具许可
考核必备条件 Examination Specification for China MetrologyCertificationFuelDispensers
JJF1398-—2013 代替JJF1061—1999
归口单位：全国流量容量计量技术委员会主要起草单位：北京市计量检测科学研究院
广东省计量科学研究院浙江省计量科学研究院
参加起草单位：北京三盈联合石油技术有限公司
正星科技有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF 13982013
本规范主要起草人：
杨 静（北京市计量检测科学研究院）吴伟龙（广东省计量科学研究院）詹志杰（浙江省计量科学研究院）
参加起草人：
季鹏（北京三盈联合石油技术有限公司）李 一（正星科技有限公司） JJF 13982013
录
目
引言范围·· 2 引用文件. 3生产设施 3.1生产设备 3.2工艺装备和模具 3.3 检测设备.·
(I) (1 ) (1) (1) (1) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (6)
1
燃油加油机出厂检验要求 4.1 检验场所和环境条件， 4.2 出厂检验人员 4.3 检验依据…· 4.4 整机检验设备 5 技术人员.. 6 安全要求· 7 其他要求. 7.1 生产场所 7.2厂房所有权和使用权 7.3 外协加工要求…· 7.4计量检测设备管理附录A 考核记录表
4.
I JJF 1398-2013
引言
为了规范燃油加油机制造计量器具许可考核工作，保证考核工作的科学、客观、公公正和有效性，根据《制造、修理计量器具许可监督管理办法》和《计量器且新产
平、
品管理办法》等计量法规，制定本考核规范。
本规范以JJG443《燃油加油机》、GB/T9081《机动车燃油加油机》为技术依据制定， 是对JJF1246一2010《制造计量器具许可考核通用规范》有关内容的补充。
《燃油加油机制造计量器具许可考核必备条件》的历次版本发布情况为：本考核规范代替JF1061--1999《税控燃油加油机制造许可考核规范》。
Ⅱ JJF1398-—2013
燃油加油机制造计量器具许可
考核必备条件
1范围
本规范适用于燃油加油机生产企业的制造计量器具许可必备生产条件的考核、有效期期满后的复查以及日常监督检查。 2引用文件
本规范引用了下列文件： JG443燃油加油机 GB/T9081机动车燃油加油机注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最
新版本（包括所有的修改单）适用于本规范。
3生产设施
生产设施包括生产设备、工艺装备和模具以及检测设备三部分的要求。 3.1生产设备
用于生产的设备种类、数量、性能应与生产方式相适应，生产企业根据本企业的生产方式配备生产设备。生产设备应状态良好、性能稳定。关键零部件全部或部分自已生产加工的企业，应配备表1所列的相应设备。
表1关键零部件及生产设备相关设备
序号 关键零部件名称
设备用途
备注如折弯机、剪板机、
机箱及管路加工设备
机箱及管路
机箱及管路加工 压力机、冲床、弯管机、
1
焊接设备等如加工机床（车床、 钻床、攻丝机）或实现以上功能的加工中心，以及研磨设备、压装设备等
流量测量变换器 制造设备 流量测量变换器 制造
流量测量变换器
2
如加工机床（车床、 铣床、钻床）或实现以上功能的加工中心，以及攻丝机、压装设备、 外圆磨床等
泵（含油气分离） 泵(含油气分离) 制造设备
泵 (含油气分离)
3
制造
1 JJF 1398—2013
表1(续)
序号 关键零部件名称
相关设备计控主板、指示 计控主板、指示装置等控制部分制 装置等控制部分造设备
设备用途
备注如焊接机、插装流水线等
计控主板、指示装置等控制部分其他部件
制造部件生产
其他加工设备
注：要求设备最少的数量应和生产数量匹配。 燃油加油机关键零部件（流量测量变换器、泵、油气分离器、计控主板）的生产或
外购情况应与其型式评价报告中“关键零部件明细表”一致。 3.2工艺装备和模具
用于生产的各种工艺装备和模具的种类、数量和性能应与所采用的生产工艺相适应，满足工艺规程、作业指导书的要求。生产企业根据本企业的生产工艺要求配备相应的工艺装备和模具。一般可配备如表2和表3的工艺装备和模具。
表2燃油加油机整机装配工艺装备表
序号 1 2 注：至少有一条符合生产规模和装配工艺要求的生产流水线。 2要求工艺装备的数量应和生产数量匹配。
工艺装备名称泵、电机装配同轴度装置泵、电机装配平面度装置
用途用于泵、电机直联用于泵、电机皮带传动
表3燃油加油机的部件生产工艺装备表工艺装备名称
序号 1 2 3 4
用途流量测量变换器装配流量测量变换器装配流量测量变换器装配流量测量变换器装配流量测量变换器装配泵体加工装配齿轮偏心体加工装配齿轮加工装配泵定、转子加工装配泵转子加工装配
流量测量变换器体压衬套工装流量测量变换器体压轴承工装
底盘压紧圈压紧工装计量调整量的调校工装
活塞装配工装泵体加工工装齿轮偏心体加工工装
6 7 80 9 10
齿轮磨工装泵定、转子加工工装
泵转子磨工装
3.3 检测设备
为保证燃油加油机质量，满足原材料验收、关键零部件检验的要求，燃油加油机制
2 JJF1398—2013
造企业应配备如下的部件检测设备，见表4。
表4燃油加油机部件检测设备表
序号 1 2 3 4 L5 6 7 8 9 10 11 12 燃油加油机出厂检验要求检验场所和环境条件
检验设备输油软管测试台泵性能测试台
流量测量变换器性能测试台
气密性试验设备油气分离器测试装置
编码器测试台键盘板测试台指示装置测试台电磁阀测试台标准金属量器
电源适应能力测试台计控主板测试台
4
4.1
应有独立的检验场所，待检、已检合格和不合格区域划分清晰，计量性能检验环境条件应满足下列要求：
a）环境应清洁、整齐；布局合理，物流通畅，工位器具和流转器具配备齐全。 b）环境温度：-25℃～十55℃，一次检验过程中温度变化不超过5℃。 c）相对湿度：≤95%。 d)大气压：86kPa106kPa。 e）供电电源：电源标称电压十10%、一15%，频率（50士1）Hz。 f）检验介质：试验介质应与加油机实际使用介质一致或粘度相当。
4.2出厂检验人员
应配备能满足出厂检验要求的检验人员，检验人员不少于5人。检验人员应具有相应的专业知识和实际操作检验，熟悉和掌握本岗位的检测工作，并取得相应的检验资格。产品出厂检验人员需经过省级质量技术监督部门培训考核并取得相应证书，方可上岗工作。 4.3检验依据
加油机生产企业出厂检验应依据GB/T9081、JJG443和经备案的企业标准。应注意使用上述文件的现行有效版本。
3
