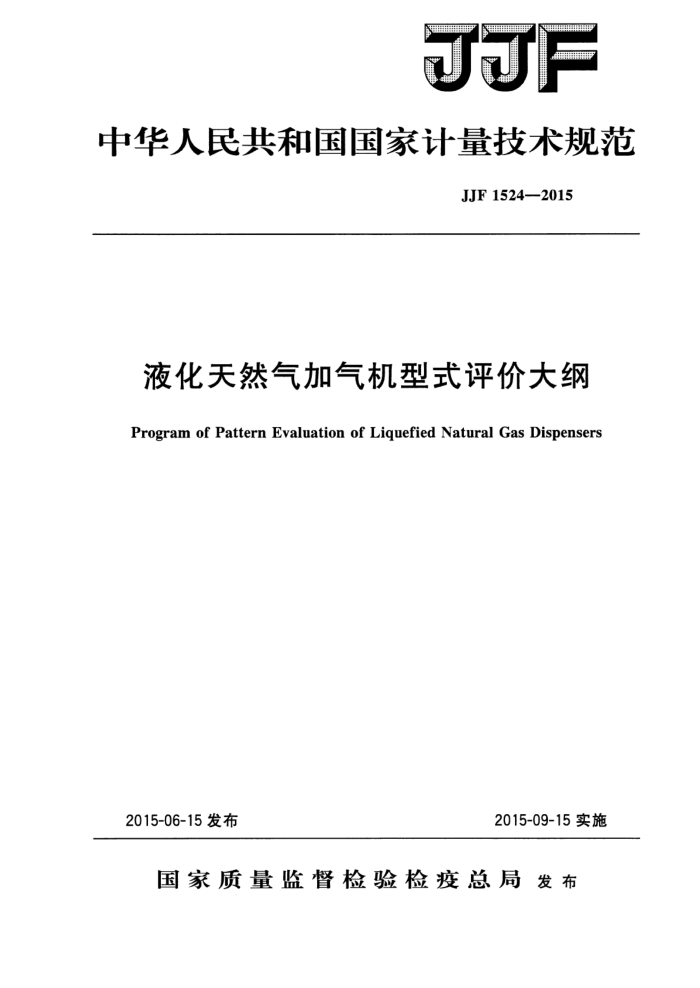

中华人民共和国国家计量技术规范
JJF1524—2015
液化天然气加气机型式评价大纲
Program of Pattern Evaluation of Liquefied Natural Gas Dispensers
2015-06-15发布
2015-09-15实施
国家质量监督检验检疫总局发布 JJF1524—2015
液化天然气加气机型式评价大纲
JJF1524—2015
Program of Pattern Evaluation
ofLiquefiedNaturalGasDispensers
归口单位：全国流量容量计量技术委员会主要起草单位：中国测试技术研究院
重庆市计量质量检测研究院
参加起草单位：内蒙古自治区计量测试研究院
四川中测流量科技有限公司
中测测试科技有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1524—2015
本规范主要起草人：
熊茂涛（中国测试技术研究院）雷励 (中国测试技术研究院) 王硕（重庆市计量质量检测研究院）
参加起草人：
赵普俊（中国测试技术研究院）杨焕诚（内蒙古自治区计量测试研究院）刘缙林（四川中测流量科技有限公司）尹保来（中测测试科技有限公司） JJF1524—2015
目
录
(Ⅲ) (1) (1) （1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5)
引言 1 范围 2 引用文件· 3 术语 3.1 液化天然气（LNG）加气机 3. 2 LNG储气容器 3. 3 加气口· 3. 4 回气口 3. 5 循环口 3. 6 加气枪· 3. 7 回气枪… 3.8 拉断阀· 3. 9 紧急停机装置· 3.10 电子计控器 3.11 辅助装置 .. 3.12 最小质量变量 3.13 低温流量计 3.14 质量法低温液体流量标准装置 3.15 标准表法低温液体流量标准装置 4概述·.· 4.1构造.· 4.2原理· 5法制管理要求 5.1计量单位 5.2标志和标识. 5.3 外部结构设计： 5.4 关键零部件· 6计量要求 6.1 最大允许误差. 6.2 重复性 6.3 流量范围 6.41 最小质量变量 6.5 付费金额误差 7通用技术要求 7.1外观及随机文件
..
..
..
.
.
I JJF1524—2015
7.2 主要功能· 7.3 安全性能 7.4环境适应性 7.5耐久性试验 8型式评价项目表· 9样机数量和使用方式. 9.1 样机数量· 9.2 样机使用方式 10 试验项目的试验方法和条件 10.1 试验条件
(5) (6) (7) (8) (8) (9) (9) (10) (10) (10) (11) (11) (11) (11) (13) (15) (20) (20) (21) (25)
...
......
10.2 法制管理要求检查 10.3 外观及随机文件检查 10.4 主要功能检查 10.5 安全性能试验 10.6 计量性能试验 10.7 环境适应性试验
..
....
10.8耐久性试验 . 11型式评价结果的判定附录A试验项目所用计量器具表附录B型式评价记录格式
Ⅱ JJF1524—2015
引言
本规范参照GB50156《汽车加油站加气站设计与施工规范》、GB/T20368《液化天然气（LNG）生产、储存和装运》、GB/T25986《汽车用液化天然气加注装置》以及国际法制计量组织（OIML）的国际建议R81：2006（E）《低温液体的动态测量设备及系统》（Dynamic measuring devices and systems for cryogenic liquids）为技术依据，结合我国LNG加气机的行业现状和技术水平制定。本规范在主要的技术指标上与国际建议、国家标准等效。
本规范为首次制定。
Ⅲ JJF1524—2015
液化天然气加气机型式评价大纲
1范围
本规范适用于液化天然气（LNG）加气机（以下简称加气机）的型式评价。
2引用文件
本规范引用下列文件： GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿
热（12h十12h循环）
GB4943.1信息技术设备安全第1部分：通用要求 GB/T17626.2电磁兼容试验与测试技术静电放电抗扰度试验 GB/T17626.3电磁兼容试验与测试技术射频电磁场辐射抗扰度试验 GB/T17626.4电磁兼容试验与测试技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容试验与测试技术浪涌（冲击）抗扰度试验 GB/T17626.11日 电磁兼容试验与测试技术电压暂降、短时中断和电压变化的
抗扰度试验
GB/T18442.1固定式真空绝热深冷压力容器第一部分：总则 GB/T20368液化天然气（LNG）生产、储存和装运 GB/T25986汽车用液化天然气加注装置 GB50156汽车加油站加气站设计与施工规范 GJB2253A氮气和液氮安全应用准则 OIMLR81：2006（E）低温液体的动态测量设备及系统（Dynamicmeasuring
devices and systems for cryogenic liquids)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1液化天然气（LNG）加气机liquefiednaturalgas（LNG）dispensers
提供LNG加注服务，一般由低温流量计、调节阀、加气枪、回气枪、加气软管、 回气软管以及电子计控器、辅助装置等组成的一个完整的液化天然气累积量测量系统。 3.2LNG储气容器LNGgasvessel
用于储存和供应LNG燃料的真空绝热深冷压力容器，其技术指标应符合 GB/T18442.1的要求。
1 JJF1524—2015
3.3加气口fillingreceptacle
与加气枪连接后给LNG储气容器加注LNG燃料的连接部件。
3.4回气口reclaimingreceptacle
与回气枪连接后用于回收LNG储气容器中余气的连接部件。 3.5循环口circulationreceptacle
加气机上用于与加气枪连接后进行预冷循环的连接部件。 3.6加气枪dispensernozzle
加气机上用于连接加气口或循环口，且符合GB/T25986要求的手工操作专用工具。 3.7回气枪reclaimingnozzle
加气机上用于连接回气口，且符合GB/T25986要求的手工操作专用工具。 3.8拉断阀breakawaycouplingvalve
加气机上的专用保护装置，安装在加气机的加气软管和回气软管上，在额定拉脱力作用下可以断开成两段。 3.9紧急停机装置emergencyshutdowndevice
加气机上的专用保护装置，紧急情况下人工触发后能执行相应关断逻辑，切断或隔离LNG燃料来源，并关闭由于继续运行将导致事故加剧和扩大的设备，一般设在加气机的明显位置。 3.1o电子计控器electroniccomputer
加气机的计算和控制装置，可接受流量计传输的流量电信号和压力传感器传输的压力电信号等，并按设定的参数运算；可进行数据的传送和显示操作，并自动判断和控制流体的流动；具有回零功能、付费金额指示功能等，还可实现计量误差的调整。 3.11辅助装置ancillarydevice
加气机上用以实现特殊功能的设备，通常有预置功能、打印功能等。 3.12最小质量变量minimumqualityvariable
加气机显示质量的最小变化量。 3.13低温流量计cryogenicflowmeter
加气机中用于测量低温液化气体（介质温度一般≤一100℃，如液氮、LNG等）的流量计。包括测量加气量的液相流量计和用于测量回气量的气相流量计。 3.14质量法低温液体流量标准装置cryogenicliquidsflowstandardfacilitiesbyweig hing method
以低温液化气体（如液氮或LNG）为试验介质，采用质量法原理的流量标准装置。 装置一般由流体源、试验管路系统、标准器以及辅助设备等组成。 3.15标准表法低温液体流量标准装置cryogenicliquidsflowstandardfacilitiesby master meter method
以低温液化气体（如液氮或LNG）为试验介质，在相同的时间间隔内连续通过标准流量计和被检流量计，用比较的方法确定被检流量计的流量标准装置。装置一般由流体源、试验管路系统、标准流量计、流量调节阀以及辅助设备等组成。 2
