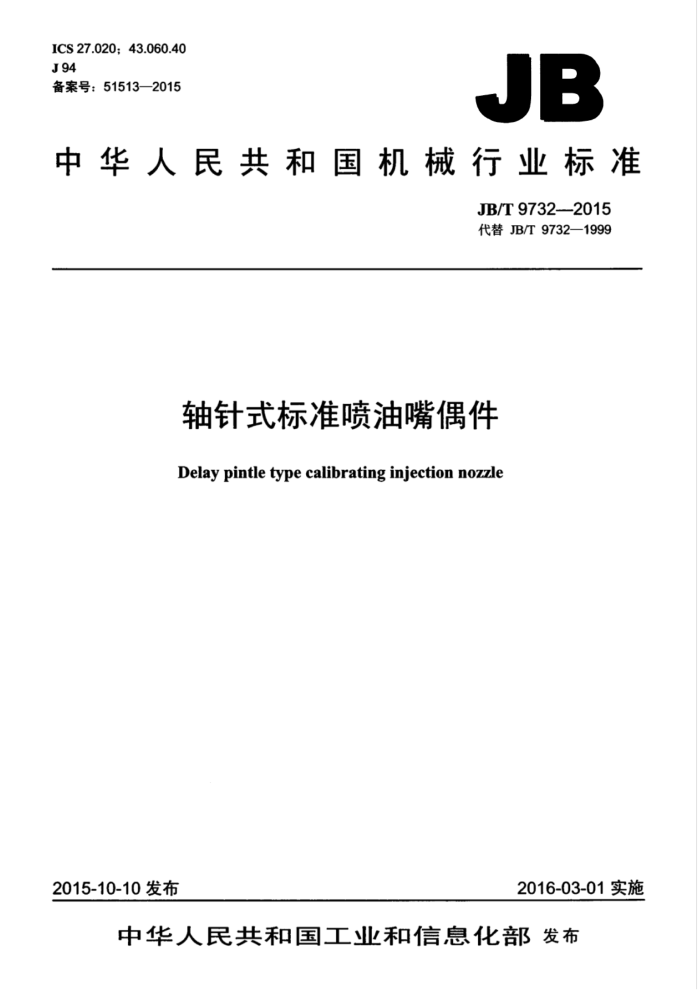

ICS27.020;43.060.40 J94 备案号：51513—2015
JB
中华人民共和国机械行业标准
JB/T9732--2015 代替JB/T9732—1999
轴针式标准喷油嘴偶件
Delay pintle type calibrating injection nozzle
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化都发布 中华人民共和国
机械行业标准轴针式标准喷油嘴偶件
JB/T9732-2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*0.5印张·15千字
2016年3月第1版第1次印刷
定价：12.00元
*
书号：1511113137 网址：http：//www.cmpbook.com 编辑部电话： （010）)88379399 直销中心电话： （010)88379693 JB/T9732—2015
目 次
前言 1范围. 2规范性引用文件 3结构尺寸 4空气流量特性. 5测量条件. 由迎由国 6 测量装置
图1 标准喷油嘴偶件主要截面尺寸图2标准喷油嘴偶件外形尺寸图图3空气流量特性曲线. 图4空气流量测量装置示意图
表1标准喷油嘴偶件外形尺寸表2空气流量控制数值 JB/T9732—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9732一1999《轴针式标准喷油嘴偶件》：与JB/T9732一1999相比主要技术变化如
下：
增加了“规范性引用文件（见第2章）一将“保证自由活动”的要求修改为“保证良好的滑动性”（见3.3，1999年版的2.3）：一将表2中的“最大流量时升程修改为“最大流量（见表2，1999年版的表2）：一增加了标准喷油嘴偶件的清洁度要求（见5.1）本标准由中国机械工业联合会提出。 本标准由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本标准起草单位：中国第一汽车股份有限公司无锡油泵油嘴研究所。 本标准主要起草人：钱闯、朱锡芬、唐立峰、王春花、王东。 本标准所代替标准的历次版本发布情况为
-ZBJ940101989 --JB/T9732—1999
II JB/T9732--2015
轴针式标准喷油嘴偶件
1范围
本标准规定了在喷油泵试验台上试验和调整喷油泵用的轴针式标准喷油嘴偶件的结构尺寸、空气流量特性、测量条件和测量装置。
本标准适用于喷油泵试验台上试验和调整喷油泵用的轴针式标准喷油嘴偶件（以下简称标准喷油嘴偶件）。
注：本标准确切的使用范围界限与喷油泵规定的试验有关。适用性应由喷油泵制造厂按具体情况进行验证，并在每
种喷油泵的试验规范上加以说明，大致的范围可达150mm/循环。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7661柴油机油泵油嘴产品清洁度限值及测定方法
3结构尺寸
3.1标准喷油嘴偶件主要截面尺寸如图1所示。 3.2标准喷油嘴偶件外形尺寸见图2和表1。 3.3标准喷油嘴偶件要保证良好的滑动性，且针阀和针阀体导向中孔的配合间隙应尽量小。
0
工
00-8:0
SO
3x(1.7~$2.1)
gf
EQS
$0.85
1
图1标准喷油嘴偶件主要截面尺寸
1 JB/T9732—2015
A
0.34
B
D
0.3B
D
R
B
$0.14
图2标准喷油嘴偶件外形尺寸图表1标准喷油嘴偶件外形尺寸
单位为毫米
B
c
D
T
Rmax 0.25
8 -0.4
$ 17 -8.11
0
19±0.2
16.3 *2
空气流量特性
4
4.1标准喷油嘴偶件的空气流量特性见图3、表2。 4.2获得表2控制数值的条件：
a）环境压力：0.098MPa： b）环境空气温度：20℃土2℃： c）流量计精度等级：土0.5%
表2空气流量控制数值
流量
针阀升程 mm 0. 1 0.35 0.5 最大流量最大升程
L/h
mL/min 120~220 <400 >600
-
228~238 210~220
2 JB/T9732-2015
300
238
Z
228
220 210
200
装
100
最小600 最大400 a 220
120
0.1
0.35
0.5 针阀升程mm
0.8
图3空气流量特性曲线
5测量条件
5.1为保证测量结果稳定需控制标准喷油嘴偶件的清洁度，杂质重量每5副0.2mg：最大颗粒度不大于0.1mm。清洁度测试方法按JB/T7661的规定进行。 5.2为使标准喷油嘴偶件的流量与其有效流通面积成正比，应保证测量时在标准喷油嘴偶件喷孔口处的压力至少低于环境压力0.06MPa 5.3图3所示的空气流量特性曲线是根据环境压力为0.098MPa、环境温度为20℃条件下按热力学定律确定的。为得到可供比较的结果，使测量结果与表2中的规定值进行比较，对所使用的流量计的读数值应按流量计制造厂的标定条件进行校正，同时这一校正值也应按第6章规定的条件进行校正。
6测量装置
用浮子式流量计测定空气流量的测定装置如图4所示。
3 JB/T9732—2015
P2*2
说明：浮子式流量计： 2-升程表； 3可调升程装置： 4通阀：
真空表；截止阀：一真空罐；真空泵。
5- 6
7-
R
图4空气流量测量装置示意图
