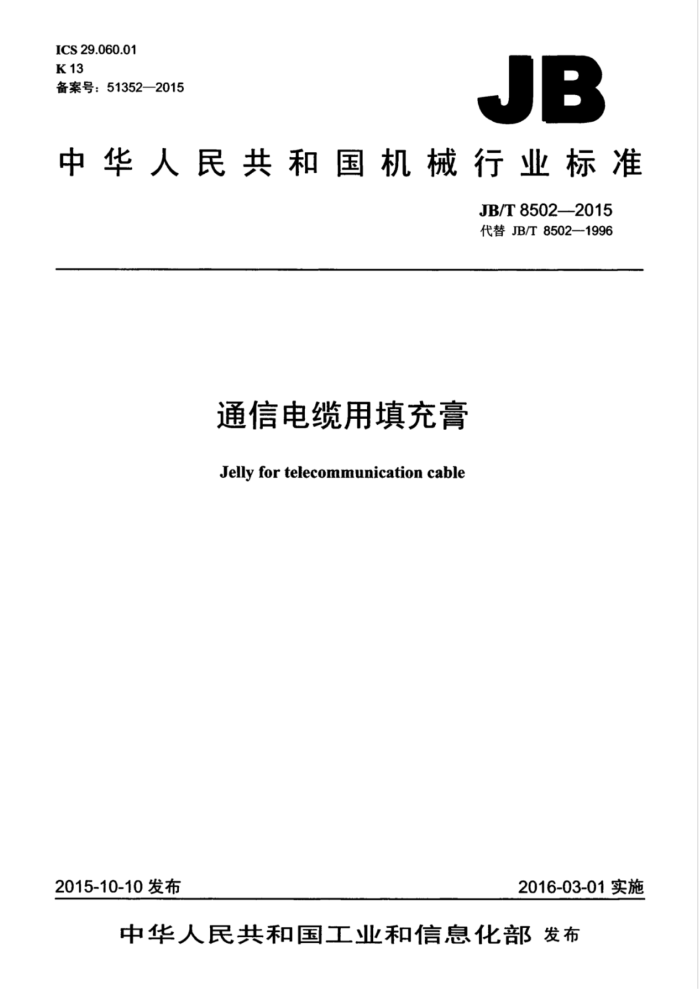

ICS29.060.01 K13 备案号：51352—2015
JB
中华人民共和国机械行业标准
JB/T85022015 代替JB/T8502—1996
通信电缆用填充膏
Jelly for telecommunication cable
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T8502—2015
目 次
前言 1范围. 2规范性引用文件， 3术语和定义 4代号...
IV
4.1系列代号 4.2类别代号 5产品分类及产品表示方法
5.1填充膏产品型号、分类、规格及产品表示方法， 5.2涂覆复合物产品型号、分类及产品表示方法.. 6技术要求 6.1填充育技术要求. 6.2涂覆复合物技术要求。 7试验方法 7.1 总则.. 7.2 滴点.. 7.3 锥入度 7.4 恩氏黏度 7.5 闪点 7.6 油分离. 7.7 析油 7.8 低温脆性 7.9 蒸发量.. 7.10 抗水性. 7.11 含水量. 7.12 析氢量. 7.13 吸水时间， 7.14 吸水膨胀度. 7.15 颜色稳定性. 7.16 酸值 7.17 氧化诱导期. 7.18 电气性能 7.19 与通信电缆材料相容性 8检验规则 8.1产品. 8.2试验批.. 8.3抽样试验和型式试验 9标志、包装、运输和贮存。
8
8
8
8
8 0 心
马
0100E
00
12
I JB/T8502-—2015
9.1 标志， 9.2 包装 9.3 运输.. 9.4 贮存. 附录A（规范性附录） 析油、蒸发量的试验方法 A.1 范围 A.2 试验设备 A.3 试样 A.4 试验程序 A.5 要求. A.6 试验报告附录B（规范性附录） 填充膏析氢量的测定（气相色谱法） B.1 范围 B.2 试验原理， B.3 试剂与材料 B.4 仪器及设备， B.5 试验程序 B.6 结果的表示。 B.7 试验报告附录C（规范性附录） 吸水型涂覆复合物吸水性能的试验方法 C.1 范围 C.2 试验设备， C.3 试验条件. C.4 试验程序 C.5 试验报告附录D（规范性附录） 填充膏和涂覆复合物对金属导体的绝缘材料相容性试验方法 D.1 范围 D.2 试验设备 D.3 试样 D.4 试验程序 D.5 试验报告附录E（规范性附录） 填充膏和涂覆复合物对护套材料的相容性试验方法 E.1 适用范围 E.2 试验设备 E.3 试样制备.. E.4 试验程序。 E.5 试验报告.
.12 12 12 12 13 13 13 13 14 14 14 *15 15 15 15 15 15 16 17 ****18
18 18 18 .18 19 ..20 .20 20 20
..21
21 .23 ..23 .23
23 24 25
图A.1 试验装置
13
表1填充膏产品型号及分类表2涂覆复合物产品型号及分类表3通信电缆用填充育性能
-
1
II JB/T8502-2015
表4涂覆复合物的性能。 表5填充膏的抽样试验项目及试验方法表6涂覆复合物的抽样试验项目及试验方法表7填充膏的型式试验项目及试验方法表8涂覆复合物的型式试验项目及试验方法表D.1绝缘芯线试样表E.1 护套试验试样数和试验项目
.5 9 10 .11 11 ..20
.23
III JB/T8502—2015
前言
本标准按照GB/T1.1---2009给出的规则起草。 本标准代替JB/T8502—1996《通信电缆用填充膏》，与JB/T8502—1996相比主要技术变化如下：
修改了标准的适用范围（见第1章，1996年版的第1章）； “术语和定义”中增加了涂覆复合物的各类术语和定义（见第3章）
一删除了“代号”中的“按用途分”和按工艺分”（见1996年版的4.1）；一增加了“电缆用”和“涂覆复合物”的系列代号（见4.1）
增加了类别代号”（见4.2）修改了“产品分类及产品表示方法”中通信电缆用填充育的型号和表示方法，并增加了通信电缆用填充膏的规格和涂覆复合物的相关内容（见第5章，1996年版的4.2和4.3）：删除了技术要求”中的“外观”的要求（见1996年版的5.1）：增加了“技术要求”中的“一般要求”的内容（见6.1）；修改了“通信电缆用填充膏性能要求的内容（见表3：1996年版的表2）：修改了技术要求”中填充膏的“材料相容性”的内容（见6.1.6，1996年版的5.6）：增加了涂覆复合物的“技术要求*的内容（见6.2）；修改了“试验方法”（见第7章，1996年版的第6章）；修改了出厂试验”的标题和内容（见8.3.1，1996年版的7.4.1）。
本标准由中国机械工业联合会提出。 本标准由全国电线电缆标准化技术委员会CSAC/TC213）归口。 本标准起草单位：上海电缆研究所、国家电线电缆质量监督检验中心、上海鸿辉光通科技股份有限
公司
本标准主要起草人：于晶、郭毅、叶清华、沈江波、伏丽娜、王琪、徐晨。 本标准所代替标准的历次版本发布情况为：
JB/T8502—1996。
IV JB/T8502—2015
通信电缆用填充膏
1范围
本标准规定了通信电缆用填充膏及涂覆复合物（以下简称填充膏和涂覆复合物）的术语和定义、代号、产品分类及产品表示方法、技术要求、试验方法、检验规则、标志、包装、运输和存。
本标准主要适用于聚烯烃绝缘聚烯护套填充式通信电缆用填充膏及涂覆复合物，也适用于其他类型通信电缆用填充膏及涂覆复合物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T260石油产品水分测定法 GB/T265石油产品运动粘度测定法和动力粘度计算法 GB/T266石油产品恩氏粘度测定法 GB/T269润滑脂和石油脂锥入度测定法 GB/T325.2一2010包装容器钢桶第2部分：最小总容量208L、210L和216.5L全开口钢桶 GB/T1409-2006测量电气绝缘材料在工频、音频：高频（包括米波波长在内）下电容率和介质
损耗因数的推荐方法
GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法-厚度
和外形尺寸测量-机械性能试验
GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法-热老化试验方法
GB/T2951.42一2008电缆和光缆绝缘和护套材料通用试验方法第42部分：聚乙烯和聚丙烯混合料专用试验方法高温处理后抗张强度和断裂伸长率试验高温处理后卷绕试验空气热老化后的卷绕试验测定质量的增加长期热稳定性试验铜催化氧化降解试验方法
GB/T2951.51一2008电缆和光缆绝缘和护套材料通用试验方法第51部分：填充膏专用试验方
法滴点油分离低温脆性总酸值腐蚀性23℃时的介电常数23℃和100℃时的直流电阻率
GB/T3536石油产品闪点和燃点的测定克利夫兰开口杯法 GB/T5654-一2007液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量 GB/T6540石油产品颜色测定法 GB/T9352塑料热塑性塑料材料试样的压塑 GB/T13508—2011聚乙烯吹塑容器 SH/T0453润滑脂抗水和抗水-乙醇（1：1）溶液性能实验法 YD/T723.1一2007通信电缆光缆用金属塑料复合带第1部分：总则
3术语和定义
下列术语和定义适用于本文件。
1 JB/T8502—2015
3.1
通信电缆用填充膏jellyfortelecommunicationcable 用于填充在通信电缆内的空隙中阻止纵向渗流的复合物。
3.2
涂覆复合物flood compound 涂覆在通信电缆护层各组成部分（如护套层、铠装层屏蔽层等）之间或护层与缆芯包层之间的空
隙，以阻止水或其他流体进入或迁移到缆芯内的复合物 3.3
冷态涂覆复合物 cold flood compound 不需要加热就可以应用的涂覆复合物。
3.4
加热涂覆复合物 hot flood compound 应用时需加热熔融成融体的涂覆复合物。
3.5
阻水型涂覆复合物 waterproof flood compound 由某些不吸水的材料复合而成的涂覆复合物。
3.6
吸水型涂覆复合物absorbentflood compound 在涂覆复合物中掺入一定数量的可吸水材料复合而成的涂覆复合物。
4代号
4.1系列代号
D：通信电缆用： T：填充膏： F：涂覆复合物。
4.2类别代号 4.2.1填充膏类别代号
L：冷态： R：加热。
4.2.2涂覆复合物类别代号
R：加热： L：冷态阻水型： LX：冷态吸水型。
5产品分类及产品表示方法
5.1填充高产品型号、分类、规格及产品表示方法 5.1.1填充高产品型号及分类
填充膏产品型号及分类见表1。
2
