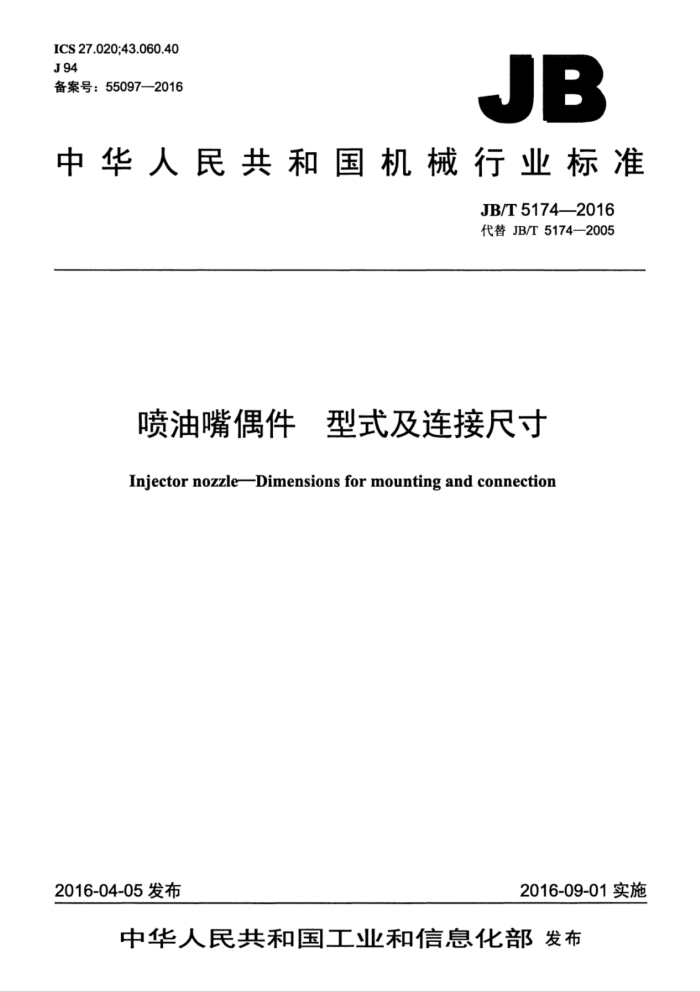

JB/T 5174-2016代替 JB/T 5174-—2005
喷油嘴偶件型式及连接尺寸
Injector nozzle—Dimensions for mounting and connection
2016-09-01 实施
2016-04-05 发布
前 言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替 JB/T 5174—2005《喷油嘴偶件 型式及连接尺寸》，与JB/T5174—2005 相比主要技术变化如下∶
——增加了图1中的图注（见 2.1）;
——增加了图2中的图注（见 2.2）;
——将表3中J系列的B尺寸"9.085mm"改为"9.08mm"（见 2.3.1，2005 年版的2.3.1）;
——将图3中注3的"肩胛面"改为"针阀体肩胛面"（见 2.3.1，2005年版的2.3.1）;
——将图5中位置度"60.06mm"改为"φ0.05mm"（见 2.3.3，2005 年版的2.3.3）;
——将图5中进油孔位置尺寸"5.208mm"改为"5.2±0.05mm"（见2.3.3，2005年版的2.3.3）;
——将图5中注2的"肩胛面"改为"针阀体肩胛面"（见 2.3.3，2005 年版的2.3.3）;
——将表4中F尺寸"9mm"改为"9.20mm"（见2.3.3，2005年版的2.3.3）;
——将"尺寸"改为"连接尺寸"（见第 3 章，2005 年版的第3 章）。
本标准由中国机械工业联合会提出。
本标准由全国燃料喷射系统标准化技术委员会（SAC/TC 396）归口。
