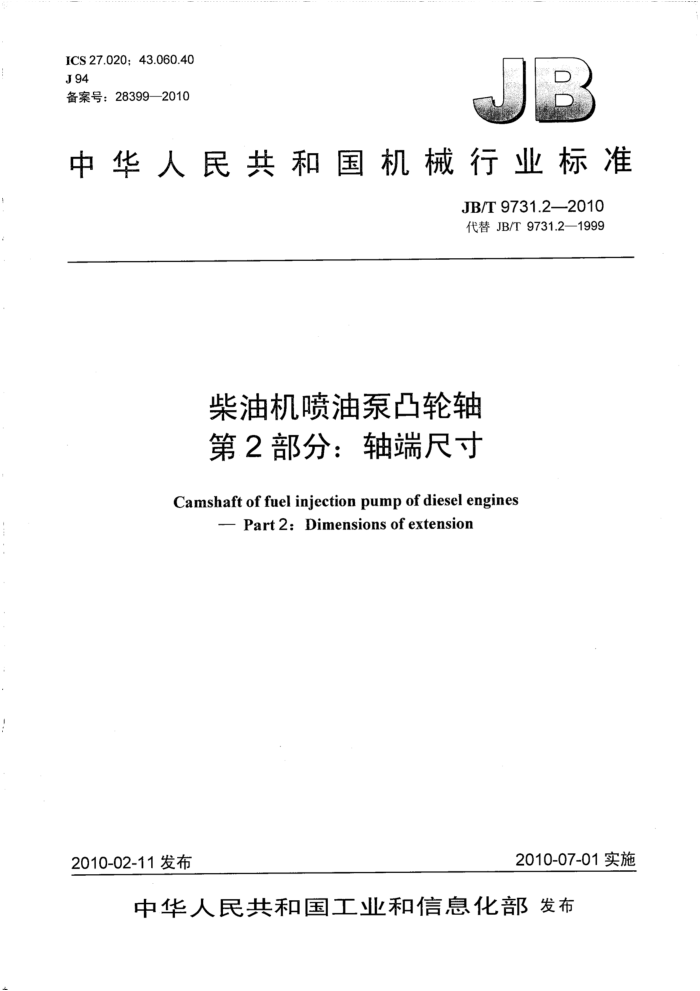

ICS 27.020; 43.060.40 J94 备案号：28399—2010
中华人民共和国机械行业标准
JB/T 9731.2—2010 代替JB/T9731.2—1999
柴油机喷油泵凸轮轴第2部分：轴端尺寸
Camshaft of fuel injection pump of diesel engines
- Part 2: Dimensions of extension
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T9731.2—2010
目 次
前言 1 范围 2＇规范性引用文件， 3型式和基本尺寸。 图11型轴端图22型轴端图3.3型轴端表1「 喷油泵凸轮轴锥形轴端基本尺寸
IT JB/T9731.2-—-2010
前 言
JB/T9731在《柴油机喷油泵凸轮轴》的总标题由下列两部分组成：
第1部分：技术条件；第2部分：轴端尺寸。
本部分是JB/T9731的第2部分。 本部分代替JB/T9731.2--1999《柴油机喷油泵凸轮轴轴端尺寸》。 本部分在对JB/T9731.2一1999进行修订时对原标准作了编辑性修改，主要技术内容没有变化本部分由中国机械工业联合会提出。 本部分由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本部分主要起草单位：无锡油泵油嘴研究所、无锡威孚高科技股份有限公司。 本部分主要起草人：朱锡芬、刘必柱。 本部分所代替标准的历次版本发布情况为：
ZBJ94009—1989; JB/T 9731.2—-1999。
II JB/T 9731:2--2010
柴油机喷油泵凸轮轴第2部分：轴端尺寸
范围
1
本部分规定了柴油机喷油泵凸轮轴带有锥形传动轴的轴端型式和基本尺寸。 本部分适用于拖拉机、汽车、固定式、移动式及小型船用柴油机直列式喷油泵凸轮轴（以下简称凸
轮轴)。 2 规范性引用文件
下列文件中的条款通过JB/T9731的本部分的引用而成为本部分的条款。凡是注日期的引用文件：其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3---1997普通螺纹收尾、肩距、退刀槽和倒角（eqVISO3508：1976；ISO4755：1983） 3型式和基本尺寸 .3.1喷油泵凸轮轴锥形轴端型式和基本尺寸按图1、图2、图3和表1的规定 3.2螺纹尾部结构型式按1型轴端、2型轴端或3型轴端任选，螺纹尾部退刀槽可按GB/T3中有关规定执行，但必须使螺纹量规的通过端拧到图中X一X面处。
11°25'16°
图11型轴端 JB/T9731.2—2010
2.5max
1125'16
图22型轴端
TTA
H
11°25'16
≥1.5a
倒角至锥面上基本尺寸A间的距离。
图33型轴端
表1喷油泵凸轮轴锥形轴端基本尺寸
单位：mm
D.i. Emax 键槽宽度F 半圆键
Aa f8 17 20 22b 25° 30 35 。与轴承配合的轴径尺寸与基本尺寸A相同时，其配合部分的尺寸公差由轴承的型式决定。 b基本尺寸为22mm时，优先选用M16×1.5。
Cmax 14.5 16.5 18.0（16.5)
A
直径G
JS9 3 4
6 h M12 M14×1.5
1.6 2.0
18 20
16
M16x1.5 (14×1.5) M18×1.5(16×1.5)
19 22
20.0 23.0 27.0
25 30
2.6
M20×1.5 M24×1.5
c基本尺寸为25mm时，优先选用M18×1.5。 中华人民共和国
