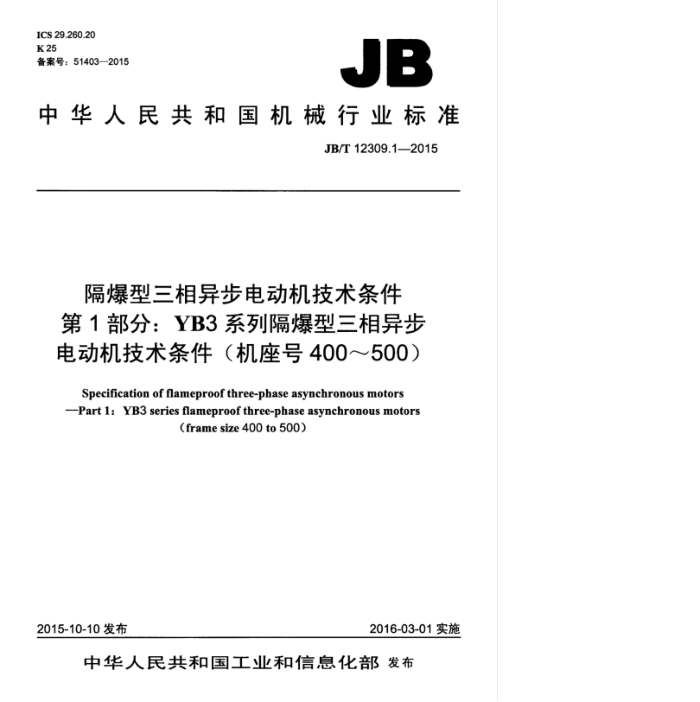

ICS29.260.20 K25 备案号：51403—2015
JB
中华人民共和国机械行业标准
JB/T12309.1—2015
隔爆型三相异步电动机技术条件第1部分：YB3系列隔爆型三相异步电动机技术条件（机座号400～500）
Specification of flameproof three-phase asynchronous motors -Part 1 : YB3 series flameproof three-phase asynchronous motors
(framesize400to500)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12309.1—2015
目 次
前言
范围 2规范性引用文件 3型式，基本参数与尺寸 4 技术要求 5 试验方法
*.13
-
检验规则. 标志、包装及保用期
6 7
13 14
图1外形及安装尺寸图（一）图2外形及安装尺寸图（二）图3 外形及安装尺寸图（三）
3
4 6
表1 机座号与转速及功率的对应关系表2外形和安装尺寸及公差（一）表3外形和安装尺寸及公差（二）表4外形和安装尺寸及公差（三）表5 轴伸键的尺寸及公差表6 径向圆跳动公差表7 平行度公差表8 平面度公差. 表9 对称度公差.. 表10 效率的保证值表11 功率因数的保证值表12 堵转转矩对额定转矩之比的保证值表13 最大转矩对额定转矩之比的保证值表14 堵转电流对额定电流之比的保证值表15 电气性能保证值的容差表16 断电后的时间间隔表17 试验电压.. 表18 冲击试验电压峰值表19 位移、速度和加速度表示的振动强度限值（方均根值）表20 载时A计权声功率级的噪声限值表21 额定负载工况超过空载工况的A计权声功率级允许最大增加量表22 试验项目表23 出线端标志
5
8 .9 9
10 ***10 .10 .11 .11 .12
12 12 .13 15 JB/T12309.1-2015
前言
JB/T12309《隔爆型三相异步电动机技术条件》分为四个部分：
第1部分：YB3系列隔爆型三相异步电动机技术条件（机座号400～500）；第2部分：YB3-W、YB3-TH、YB3-THW、YB3-F1、YB3-WF1系列隔爆型三相异步电动机技术条件（机座号400～500）；第3部分：YB3-H系列船用隔爆型三相异步电动机技术条件（机座号400～500）：一第4部分：YBF3系列风机用隔爆型三相异步电动机（机座号400～500）。
本部分为JB/T12309的第1部分。 本标准按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：江苏锡安达防爆股份有限公司。 本部分参加起草单位：南阳防爆电气研究所有限公司、南阳防爆（苏州）特种装备有限公司、佳木
斯电机股份有限公司、南阳防爆集团股份有限公司、安徽皖南电机股份有限公司、浙江金龙电机股份有限公司、河南省电气防爆安全重点实验室。
本部分主要起草人：郑海荣、王军、程友明、李红军、张新春、孙跃、叶锦武、靳芝。 本部分为首次发布。
II JB/T12309.1—2015
隔爆型三相异步电动机技术条件第1部分：YB3系列隔爆型三相异步电动机技术条件（机座号400一500）
1范围
JB/T12309的本部分规定了YB3系列隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求试验方法、检验规则、标志、包装及保用期。
本部分适用于YB3系列隔爆型三相异步电动机（机座号400500）（以下简称电动机）。凡属本系列电动机所派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997-2008旋转电机结构型式：安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB/T1958一2004产品几何量技术规范（GPS）形状和位置公差 检测规定 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993-1993旋转电机冷却方法 GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h
循环）
GB3836.1一2010爆炸性环境第1部分：设备通用要求 GB3836.2-2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3一2010爆炸性环境第3部分：由增安型e保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～
1080
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T227142008交流低压电机成型绕组匝间绝缘试验规范 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。
1 JB/T12309.12015
示例： YB3 4002-4
-
规格代号：400表示中心高：2表示2号铁心长：4表示4极系列代号，Y表示三相异步电动机，B表示隔爆型，3表示第3次设计
3.2 电动机应按GB3836.2的规定制成隔爆型，其防爆标志为ExdIMbExdIAT4GbExdIB T4Gb或ExdIICT4Gb（见GB3836.1-2010）。也可制成主体为隔爆型、接线盒为增安型的复合防爆型电动机，防爆标志为ExdeIAT4GbExdeIBT4Gb、ExdeICT4Gb。 3.3 电动机的外壳防护等级为IP55（见GB/T4942.1--2006） 3.4 电动机的冷却方法为IC411（见GB/T1993）。 3.5 电动机的结构及安装型式为IMIB3IMV1（见GB/T997—2008）。 3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定频率为50Hz，额定电压为380V、660V、690V、1140V.380V/660V、660V/1140V；或额定频率为60Hz，额定电压为415V、460V、480V。 3.8 电动机应按下列额定功率制造：
132kW,160kw,185kW,200kW,220kW.250kW,280kw,315kW,355kW,400kW.,450kW, 500kW,560kw,630kw,710kw.800kw.900kW,1000k1120kw.1250kW,1400kw. 1600kW. 3.9 电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1机座号与转速及功率的对应关系
同步转速 r/min
3000
机座号
1500
600
750 额定功率 kw 250
500
429
375
1000
355 400 450 500 560 630 - 710 800 900
280 315 355 400 450 500 560 630 710 800 900 1 000 1120 1250 1400
220 250 280 315 355
185 200 220 250 280
160 185 200 220 250
132 160 185 200
355 400 450 500 560 630 710 800 900 1000
I 2 3 4 5 6 7 I 2 3 4 1 000 1120
280 315 355 400 450
400
400 450 500 560 630 710 800 900
315 355 400 450 500 560 630 710
280 315 355 400 450 500 560 630
220 250 280 315 355 400 450 500
500 560 630 710 800 900 1000 1120
450
1 250 1400 1 600
1 2 3 4
500
3.10 电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表2、表3和表4的规定：外形尺寸参考表2、表3和表4的规
定尺寸符号如图1图2和图3所示。
2 AD
ExdIIBT4
ExdIIBT4
中
B BB L
AB
图1外形及安装尺寸图（）表2外形和安装尺寸及公差（一）安装尺寸及公差
单位为毫米
外形尺寸（限值）
E
G
H
F
B
C 极限 L4 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 AB AD BB
D
K
中
机座号 极数
HD
基本 税所
极电
L
偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
尺寸 月 710
JB/T12309.1-2015
170 ±0.50 22 0 76
85
0.052 U 0.062
+0.035
0.2 400 -1.0 35 +0.62 940 970 1320 1200/1550 2300
口
400
280 24.0
1000
110 +0.013 210 ±0.57 28
4-16 (750) 注1：A尺寸在订货时需要注明。 注2：HD中小尺寸为侧出线，大尺寸为顶出线。
100
山 JB/T12309.1—2015
E
HH
B BB
4XPK
A
AB
图2外形及安装尺寸图（二）
