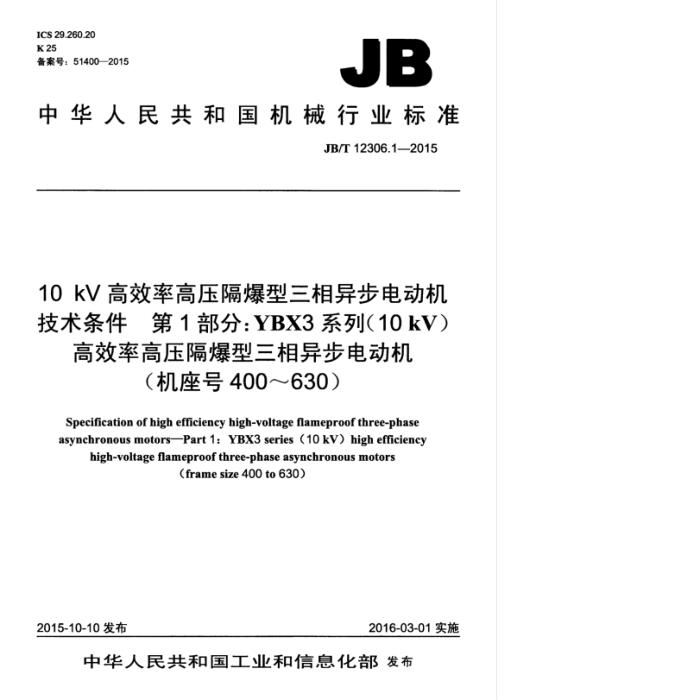

ICS29.260.20 K25 备案号：51400—2015
JB
中华人民共和国机械行业标准
JB/T12306.1—2015
10kV高效率高压隔爆型三相异步电动机技术条件第1部分：YBX3系列（10kV）
高效率高压隔爆型三相异步电动机
（机座号400～630）
Specification of high efficiency high-voltage flameproof three-phase asynchronous motors-Part 1: YBx3 series (10 kV) high efficiency
high-voltage flameproof three-phase asynchronous motors
(framesize400to630)
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12306.1-—2015
目 次
前言 1范围 2规范性引用文件.. 3型式、基本参数与尺寸， 4技术要求.
1
试验方法.
.12 12 .14
5
6检验规则 7 标志、包装及保用期
图1 电动机尺寸示意图
表1 机座号与转速及功率的对应关系表2 安装和外形尺寸及公差，表3轴伸键尺寸及公差表4径向圆跳动公差. 表5平行度公差. 表6平面度公差. 表7键槽的对称度公差，表8效率的保证值表9功率因数的保证值表10堵转转矩对额定转矩之比的保证值。 表11 堵转电流对额定电流之比的保证值表12 电气性能保证值的容差表13 位移、速度和加速度表示的振动强度限值（方均根值）表14 空载最大A计权声功率级表15 试验项目表16出线端标志
L
6
6
广
中
1
5
9
.10 .11 13 JB/T12306.1—2015
前言
JB/T12306《10kV高效率高压隔爆型三相异步电动机技术条件》分为四个部分：
第1部分：YBX3系列（10kV）高效率高压隔爆型三相异步电动机（机座号400～630）：第2部分：YBX3-W、YBX3-TH、YBX3-THW、YBX3-TA.YBX3-TAW.YBX3-F1.YBX3-WF1 系列（10kV）高效率高压隔爆型三相异步电动机（机座号400～630）：一第3部分：YBFX3系列（10kV）风机用高效率高压隔爆型三相异步电动机（机座号400～630）；一第4部分：YBX3-H系列（10kV）船用高效率高压隔爆型三相异步电动机（机座号400～630）。 本部分为JB/T12306的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本部分负责起草单位：南阳防爆集团股份有限公司。 本部分参加起草单位：南阳防爆电气研究所有限公司、南阳防爆（苏州）特种装备有限公司、佳木
-
斯电机股份有限公司、江苏锡安达防爆股份有限公司、泰州市华源电机有限公司、国家防爆电气产品质量监督检验中心河南省电气防爆安全重点实验室。
本部分主要起草人：吴宣东、王军、陈瑞、梁宝贵、赵勇、郑海荣、秦文银、赵岩、靳芝。 本部分为首次发布。
A JB/T12306.1-2015
10kV高效率高压隔爆型三相异步电动机技术条件第1部分：YBX3系列（10kV）
高效率高压隔爆型三相异步电动机
（机座号400630）
1范围
JB/T12306的本部分规定了YBX3系列（10kV）高效率高压隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本部分适用于YBX3系列（10kV）高效率高压隔爆型三相异步电动机（机座号400～630）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式安装型式及接线盒位置的分类（IM代号） GB/T1032 三相异步电动机试验方法 GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB1971旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热C12h+12h循环） GB3836.12010爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3爆炸性环境第3部分：由增安型e”保护的设备 GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号551080 GB/T4772.2旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～
2360
GB/T4942.1旋转电机整体结构的防护等级（IP代码）-分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T22715交流电机定子成型线圈耐冲击电压水平
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。
1 JB/T12306.1—2015
示例： YBX3 500 2-4
规格代号，表示轴中心高500mm2号铁心，4极系列代号，Y表示三相异步电动机，B表示隔爆型，X表示高效率，3表示第3次设计
3.2电动机应按GB3836.1和GB3836.2的规定制成隔爆型，其防爆标志为ExdIMb-ExdIAT4Gb ExdIBT4GbExdIICT4Gb。也可制成主体为隔爆型、接线盒为增安型的隔爆型电动机，防爆标志为 Ex d eIIA T4 Gb-Ex deIIB T4 Gb-Ex deIC T4 Gb.
注：采用滑动轴承的电动机不充许制成ExdIICT4Gb和ExdeIICT4Gb 3.3电动机的外壳防护等级为IP55（见GB/T4942.1）。 3.4E 电动机的冷却方法为IC411（见GB/T1993）。 3.5电动机的结构及安装型式为IMB3、IMV1（见GB/T997）。 3.6E 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定电压为10kV（10.5kV），额定频率为50Hz。 3.8E 电动机应按下列额定功率制造：
185kw200kW.220kw.250kw.280kW.315kw.355kW.400kW.450kW.500kw.560kw 630kw、710kw.800kW、900kw-1000kw.1120kw.1250kw.1400kw.1600kw.1800kw 2000kw.2240kw.2500kw.2800kW. 3.9电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1机座号与转速及功率的对应关系
同步转速r/min 1 000
机座号
3.000
1 500
750
600
500
功率kw
185 200 220 250 280 315 355 400 450 (500)
185 200 220 250 280 315 355 400 450 500 (560)
1
2 3 4 5
185 200 220 250 280 315 355 400 (450)
400 6
185 200 220 250 280 315
1
8 9 10 11
185 200 220 250
2 JB/T12306.1—2015
表1 机座号与转速及功率的对应关系（续）
同步转速 r/min
机座号
1 500
3.000
750
600
1 000
500
功率 kw
1 2
500 560 630 710 (800) 800
560 630 710 800 (900) 900 1 000 1120 1250 一 1400 1600 1800 2.000 - 2 240 2 500 2800 -
450 500 560 630 (710) 710 800 900 1 000 (1120) 1120 1 250 1400 1 600 一 1800 2 000 2 240 -
355 400 450 500 一 560 630 710 800 - 900 1000 1120 1 250 一 1400 1 600 1800 2 000
200 220 250 280 (315) 315 355 400 450 (500) 500 560 630 710 800 900 1000 1120 1 250
280 315 355 400 一 450 500 560 630 - 710 800 900 1 000 一 1120 1 250 1400 1 600
450 3
4 5 1 2 900
500 3
1 000
4 1120 5
一
1 1 250 2 1 400
560 3
1 600
4 1800 5 1
一
2 000
2 2.240 3 2.500 4
630
-
注：加括号的为不优先推荐规格。
3.10 电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表2的规定， 外形尺寸应参考表2的规定。尺寸符号如图1所
示。 6 电动机轴伸键的尺寸及公差应符合表3的规定 c）电动机轴伸长度一半处的径向圆跳动公差应符合表4的规定 d）电动机轴线对底脚支承面的平行度公差应符合表5的规定， e）电动机底脚支承面的平面度公差应符合表6的规定。 f）电动机轴伸上键槽的对称度公差应符合表7的规定
3 JB
+
单位为毫米
表2 安装和外形尺寸及公差安装尺寸及公差 D
/T12306.1-2015
外形尺寸
机座 极数号
H
K
B
C
E
F
G
基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 AB AD BB HD 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
L
85 110 95 120 130 10.040 250 110 10.035 210
170 ±0.50 22 210 ±0.57 28 0 100
76
2 360
2
400 4 710
1000
400
870 840 1340 1100
(750)*
2.500
0.052
10.035
6~10 2
+0.013
± 1.75
±1.75 280
35
170±0.50 25 210
2 600
86 109 119 100 119 128 0.3
0 0.2
800 (850)*
450 4
1 120
950 870 1460 1 200 2 575
450
32
0.062
6~12 2
2 660 2 890
+0.015
425b 315
28
0.052
+0.013
500 4 (950) * 900
500 0
H0.62 0
1 250
1 080 915 1 600 1290 2.765
±4.0 130
±0.57 32
-1.0
36 32 36
140 130 150 160 H0.015 300 40 140
2.890 3 250
6~12 2
42
250
119 0.2 0 138 147 128 0.3 157
530b
1.000
1170 960 1800 1390 3 075
560 4
560
(1060) ±2.10 ±2.10
1400
0.040
山
355
0.062
3 110 3 450
6~12 2
560b
250
36 40 45
±0.65
1120 (1180)
630 4
1 600
48
1300 1035 1 960 1420 3325
170 180
630
530
300
3 370
6~12 A尺寸括号内数值在订货时需注明。 采用滑动轴承的电动机的C尺寸，其轴向审动量由制造厂和用户商定，其极限偏差不包括轴向审动量
165
D
