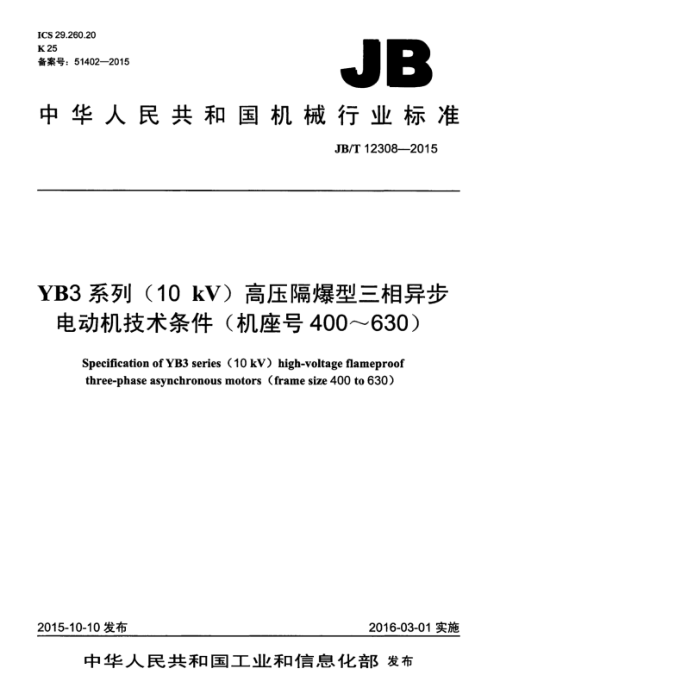

ICS 29.260.20 K25 备案号：51402—2015
JB
中华人民共和国机械行业标准
JB/T123082015
YB3系列（10kV）高压隔爆型三相异步电动机技术条件（机座号400～630）
Specification of YB3 series （10 kV) high-voltage flameproof three-phase asynchronous motors (frame size 400 to 630)
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
YB3系列（10kV）高压隔爆型三相异步电动机技术条件（机座号400630）
JB/T12308—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2016年8月第1版第1次印刷
定价：18.00元
*
书号：15111-13022 网址：http：//www.cmpbook.com 编辑部电话： （010) 88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12308—2015
目 次
前言 1范围 2规范性引用文件 3型式、基本参数与尺寸 4技术要求.. 5试验方法 6 检验规则. 7 标志、包装及保用期
K
....10 10 11
图1外形及安装尺寸图
表1机座号与转速及功率的对应关系表2安装和外形尺寸及公差表3轴伸键尺寸及公差. 表4径向圆跳动公差表5平行度公差. 表6平面度公差.. 表7键槽的对称度公差，表8效率和功率因数的保证值表9堵转转矩对额定转矩之比的保证值表10堵转电流对额定电流之比的保证值，表11电气性能保证值的容差表12断电后的时间间隔表13 位移、速度和加速度表示的振动强度限值（方均根值）表14 试验项目. 表15 出线端标志
2
X
一
5
6
8 8 9
..*.10
12 JB/T12308—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准负责起草单位：江苏锡安达防爆股份有限公司。 本标准参加起草单位：南阳防爆电气研究所有限公司、南阳防爆（苏州）特种装备有限公司、佳木
斯电机股份有限公司、南阳防爆集团股份有限公司、河南省电气防爆安全重点实验室、国家防爆电气产品质量监督检验中心。
本标准主要起草人：郑海荣、王军、陈瑞、张学斌、赵勇、吴宣东、靳芝、曹旭。 本标准为首次发布。
II JB/T12308-2015
YB3系列（1OKV）高压隔爆型三相异步
电动机技术条件（机座号400630）
1范围
本标准规定了YB3系列（10kV）高压隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、 试验方法、检验规则、标志、包装及保用期。
本标准适用于YB3系列（10kV）高压隔爆型三相异步电动机（机座号400630）（以下简称电动机）。凡属本系列电动机所派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB7552008旋转电机定额和性能 GB/T997--2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T1032—2012 2三相异步电动机试验方法 GB/T1958--2004 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T1993—1993 旋转电机冷却方法 GB1971一2006旋转电机线端标志与旋转方向 GB/T2423.4—-2008 电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.2—2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3—2010 爆炸性环境第3部分：由增安型“e”保护的设备 GB/T4772.1—1999 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4772.2—1999 旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180~
2360
GB/T4942.1—2006 旋转电机整体结构的防护等级（IP代码）-分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T22715一2008交流电机定子成型线圈耐冲击电压水平
3型式、基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。
一 JB/T12308—2015
示例： YB3 5002-4
规格代号，表示轴中心高500mm、2号铁心、4极系列代号，Y表示三相异步电动机，B表示隔爆型，3表示第3次设计
3.2 2电动机应按GB3836.2—2010的规定制成隔爆型，其防爆标志为ExdIMb、ExdIAT4Gb、Ex dIBT4GbExdICT4Gb（不含乙炔）。也可制成主体为隔爆型、接线盒为增安型的复合防爆型电动机，防爆标志为ExdeIAT4Gb、ExdeIBT4Gb、ExdeICT4Gbe
注：采用滑动轴承的电动机不允许制成ExdIICT4Gb和ExdeIICT4Gb。 3.3电动机的外壳防护等级为IP55（见GB/T4942.1一2006）。 3.4 电动机的冷却方式为IC411（见GB/T1993一1993）。 3.5 电动机的结构及安装型式为IMB3、IMV1（见GB/T997—2008）。 3.6 5电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的额定频率为50Hz，额定电压为10kV（10.5kV）。 3.8 电动机应按下列额定功率制造：
185kw.200kw.220kw.250kw.280kw.315kw.355kw.400kw.450kw.500kw.560kw 630kw-710kw.800kw-900kw.1000kw.1120kw.1250kw.1400kW-1600kW-1800kw 2000kw.2240kW.2500kw.2800kw. 3.9电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1机座号与转速及功率的对应关系
同步转速 r/min 1 000
机座号
500
3000
1500
750
600
功率kw
185 200 220 250 280 315 355 400 450
185 200 220 250 280 315 355 400 450 500 560 630 710
1 2 3 4 5 6 7 8 9 10 1 2 3
一
-
185 200 220 250 280 315 355 400 450 500 560
一
185 200 220 250 280 315 355 400 450
-
400
185 200 220 250 280 315 355
-
一
500 560 630
220 250 280
450
2 JB/T12308-2015
表1 机座号与转速及功率的对应关系（续）
同步转速r/min 1000
机座号
3000
1 500
750
600
500
功率kw
800 900 1000 1120 1 250 1400 1600 1800 2000 2240 2500 2800
630 710 800 900 1000 1120 1 250 1400 1600 1800 2 000 2240
500 560 630 710 800 900 1000 1120 1 250 1400 1 600 1800 2 000
400 450 500 560 630 710 800 900 1000 1120 1 250 1400 1600
315 355 400 450 500 560 630 710 800 900 1000 1120 1 250
450
4 1 2 3 4 1 2 3 4 1 2 3 4
710 800 900 1 000 1120 1250 1400 1600 1800 2000 2240 2 500
500
560
630
3.10电动机尺寸及公差应符合以下规定：
a）电动机的安装尺寸及公差应符合表2的规定：外形尺寸参考表2的规定。尺寸符号如图1所示。 b）电动机的轴伸键的尺寸及公差应符合表3的规定。 c）电动机轴伸长度一半处的径向圆跳动公差应符合表4的规定。 d）电动机轴线对底脚支承面的平行度公差应符合表5的规定。 e）电动机底脚支承面的平面度公差应符合表6的规定。 f）电动机轴伸上键槽的对称度公差应符合表7的规定。
AD
Ex FOHAHOH
Ex
P
B BB L
4XK
AB
图1 外形及安装尺寸图
3 JB/T12308—2015
一
表2 安装和外形尺寸及公差安装尺 寸 及公差
单位为毫米
外形尺寸（极限）
F
H
E
G
K
机座号 极数 A B C
D
基本 基本 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 AB AD BB HD 尺寸 尺寸 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
V
76
2150
85
170 ±0.5 22.
2
400 4 (750) 710 1 000
940 930 1 320 1150 2250
400
福
0
110 +0.035 210 ±0.57 28 0.052 100
6~10 2
2350 2.400
+0.013
280
35
86 0.2 0 109 119
170 ±0.5 25 210
95 120 130 +0.040 250
450 4 (850) 800
1 020 990 1440 1220 2.500
450
1120
32 0.062 2.8 0.052 0 100
2.550 2800
6~12 2
+0.015 +0.035
425b
110 +0.013 210
±0.57
500 4 900 1250
+0.62 1130 1020 1600 1 250
0
119 128 0.3
500 1.0
±4.0 130
32. 36 32 36 40 36
0
(950）)
0
315
2 650
6~16 2
140 130 150
250
42
0
3150 2 850 3 300
119 0.2 138 147 128 0.3 157 165
530b
560 4 (1060) 1 000
1250 1070 1760 1300
560
1400
+0.040
0 0.062
355
160 +0.015 300 140
±0.65
6~16 2
0
630 4 (1180) 1120
1600 560b
48
300 ±0.65 40
630
1400 1200 1900 1550 3.250
170 180
45
3250
6-16 A尺寸括号内数值在订货时需注明。 采用滑动轴承时电动机的C尺寸，其轴向审动量由制造厂与用户商定，其极限偏差不包括轴向审动量
