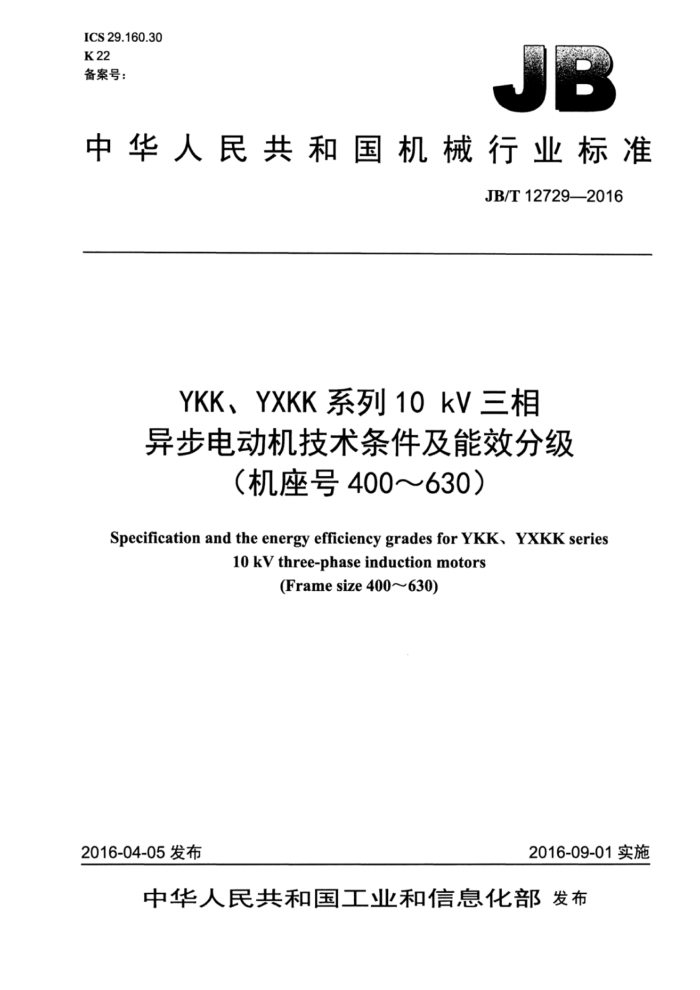

ICS29.160.30 K22 备案号：
中华人民共和国机械行业标准
JB/T12729—2016
YKK、YXKK 系列 10 kV 三相异步电动机技术条件及能效分级
（机座号400～630）
Specification and the energy efficiency grades for YKK, YXKK series
10 kV three-phase induction motors
(Framesize400~630)
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 JB/T12729—2016
目 次
前言
范围 2规范性引用文件 3型式、基本参数与尺寸 4技术要求.. 5检验规则
10
标志、包装和保用期.
6
图1 电动机安装尺寸外形图
表1 机座号与转速及功率的对应关系，表2 电动机安装尺寸及公差表3轴伸键尺寸及公差.. 表4 电动机效率的保证值表5电动机功率因数的保证值. 表6 电动机采用滑动轴承时效率允许降低值表7堵转转矩对额定转矩之比的保证值表8堵转电流对额定电流之比的保证值表9电气性能保证值的容差. 表10振动强度限值（方均根值）表11 检验项目表12 出线端标志
10 12 JB/T12729—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电机系统节能工程技术研究中心有限公司、西安泰富西玛电机有限公司、
佳木斯电机股份有限公司、重庆赛力盟电机有限责任公司、山东华力电机集团股份有限公司、泰豪沈阳电机有限公司、中电电机股份有限公司、中达电机股份有限公司、山东齐鲁电机制造有限公司、中船重工电机科技股份有限公司、浙江金龙电机股份有限公司、淄博牵引电机集团股份有限公司、六安市微特电机有限责任公司。
本标准参加起草单位：湘潭电机股份有限公司、兰州电机股份有限公司、江西特种电机股份有限公司、卧龙电气集团股份有限公司、长沙电机厂有限责任公司、江苏航天动力机电有限公司、南阳防爆集团股份有限公司、江苏锡安达防爆股份有限公司、安徽皖南电机股份有限公司、南车株洲电机有限公司、 六安江淮电机有限公司、中国长江航运集团电机厂、辽宁电机集团有限公司、山西电机制造有限公司、 哈尔滨电机厂（昆明）有限责任公司、西门子（中国）有限公司、山东华普电机科技有限公司、安徽明腾永磁机电设备有限公司。
本标准主要起草人：李光耀、顾德军、韩放、姜海艳、汪同斌、叶叶、片亨范、汤惠明、王庆东、 张少静、张良君、舒冬冬、刘文超、段志诚、孙卫强。
本标准为首次发布。
II JB/T12729—2016
YKK，YXKK系列10kV三相异步电动机技术条件及能效分级
（机座号400～630）
1范围
本标准规定了YKK、YXKK系列10kV三相异步电动机的型式、基本参数与尺寸、技术要求、检验规则以及标志、包装和保用期的要求及能效分级。
本标准适用于一般用途YKK、YXKK系列10kV三相异步电动机（机座号400630）（以下简称电动机）。凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T997一2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB1971一2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.2一1999旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号
11802360
GB/T4831—2016旋转电机产品型号编制方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3旋转电机噪声测定方法及限值第3部分噪声限值 GB/T12665一2008电机在一般环境条件下使用的湿热试验要求 GB14711中小型旋转电机通用安全要求 GB/T22715一2016旋转交流电机定子成型线圈耐冲击电压水平 JB/T4375一2013电工产品户内户外腐蚀场所使用环境条件
3型式、基本参数与尺寸
3.1电动机的型号由系列代号、规格代号、环境代号3部分依次排列组成（按GB/T4831一2016的规定）。 JB/T12729—2016
示例1： YKK 4501-4
环境代号，表示户外（户内省略）规格代号，表示中心高450mm，1号铁心长，4极系列代号，表示封闭带空-空冷却器的笼型转子异步电动机，采用3级能效指标
示例2： YXKK 4501-4
W
环境代号，表示户外（户内省略）规格代号，表示中心高450mm，1号铁心长，4极系列代号，表示封闭带空-空冷却器的高效率笼型转子异步电动机，其中X表示高效率，采用2级能效指标
注：YKK、YXKK系列适用于户内，YKK-W、YXKK-W系列适用于户外含有尘埃、潮湿等环境。 3.2电动机的外壳防护等级：YKK、YXKK系列为IP44、IP54，YKK-W、YXKK-W系列为IP54、IP55 （按GB/T4942.1一2006的规定）。 3.3电动机的冷却方法：2极为IC616或IC611，4极~12极为IC611（按GB/T1993—1993的规定）。 3.4电动机的结构及安装型式为IMB3（按GB/T997一2008的规定》。 3.5电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6电动机的额定频率为50Hz，额定电压为10kV。 3.7 电动机的机座号与转速及功率的对应关系应按表1的规定。
表1机座号与转速及功率的对应关系
同步转速r/min 1000
机座号
1500
3000
750
500
600
中心高 mm
铁心长序号
功率kW
220 250 280 315 355 400 450 500 560 630 710
1 2 3 4 5 6 1 2 3 4 5 1 2
220 250 280 315 355 400 450 500 560 630 710
一
一
400
220 250 280 315 355 400 450 500 一 560
220 250 280 315 355 400
450
一
220 250 280
500
2 JB/T127292016
表1 机座号与转速及功率的对应关系（续）
同步转速/min 1000
机座号
3000
1 500
750
600
500
中心高 mm
铁心长序号
功率kw 630
3 4 5 6 1 2 3 4 5 1 2 3 4 5
800 900 1000 1120 一 1250 1400 1 600 1800 2.000 (2100) 2 240 (2350) 2.500
800 900 1000 1120
450 500 560 630 一 710 800 900 1000
315 355 400 450 500 560 630 710 800 900 1 000 1120 1 250 1400
220 250 280 315 355 400 450 500 560 630 710 800 900 1000
710 800 900 一 1000 1120 1250 1400 1600 1800 2000 (2100) 2240
500
一
1250 1 400 1 600 1800 2000 (2100) 2 240 (2350) 2 500
560
1120 1 250 1400 1600
630
括号内功率为非优先推荐功率。 3电动机的安装尺寸及公差应符合表2和图1的规定， 外形尺寸应不大于表2和图1的规定。
3.8
ID
HC
D
IGE
K
冷却方法：IC616
冷却方法：IC611
图1 电动机安装尺寸外形图
3 JB/T12729
表2电动机安装尺寸及公差安装尺寸及公差 E
单位为毫米
外形尺寸
201 9
Ca
G
D
H
B
F
A
K
机座 极数号
极 公 极 公 极 公 极 公 极 公 极 公 极 公 极 公 极
公称 限 称 限 称 限 称 限 称 限 称 限 称 限 称 限 称 限 位置
AC AD HD L
尺寸 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 尺 偏 度
公差
差 寸 差 寸 差 寸 差 寸 差 寸 差 寸 差 寸 差 寸 差
375 335
90 110 90 +0.035 170 ±0.50 25 81
170 ±0.50 25 210 ±0.57 2.8
81 100
2 4~6 2
2 600 2 400 2 900 2 600 3300
400
1 000
710
400
1 260 1050 1700
±1.75 400
±1.75
35
+0.013
0
0.052
450 4 800
1 120
450
1420 1170 1900
355
110 100
100 90
6~10 2
210
28
0.2
560 475 ±4.0 560 500
0
500 4 900
500 1.0
1 250
±0.57
+0.62 $2.0? 1420
1100 2.200
3 040 3 550 3300 3800 3 600
0
6~12 2
130
32
119
250
42
560 4 1 000 ±2.10 1400 ±2.10
150 160 +0.015 300 ±0.65 40 0.062 147 140
138
1800 1 250 2.400
36
560
+0.040
6~12 2
0 0.3
560 530
250 ±0.57 36
128 157 165
630 4 1 120
1 600
170 180
40 45
630
2000 1 300 2.700
48
300 ±0.65
6~12 当采用滑动轴承时，极限偏差不包括轴向审动量 G=D-GE，GE的极限偏差为C+020）。 K孔的位置度公差以轴线为基准。
