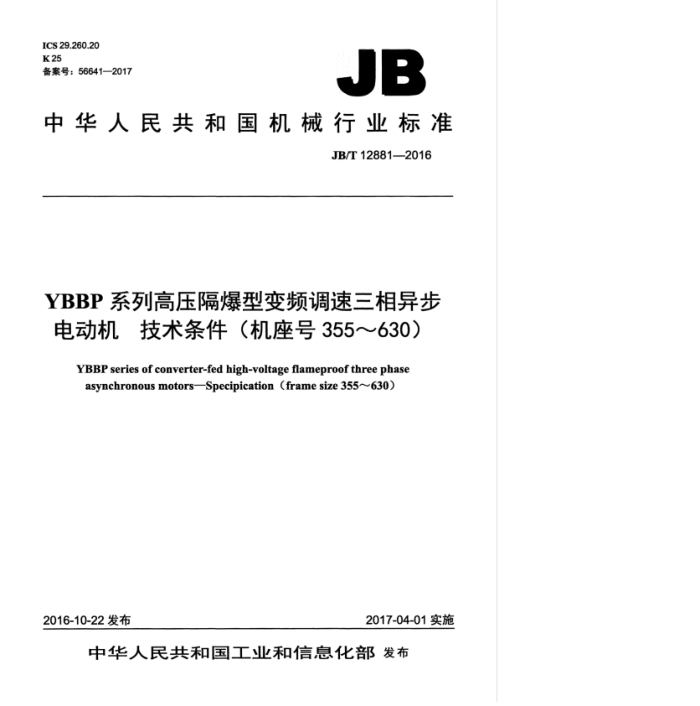

ICS 29.260.20 K25 备案号：56641—2017
JB
中华人民共和国机械行业标准
JB/T128812016
YBBP系列高压隔爆型变频调速三相异步电动机技术条件（机座号355～630）
YBBP series of converter-fed high-voltage flameproof three phase asynchronous motors—Specipication (frame size 355~630)
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12881—2016
目 次
前言 1范围 2规范性引用文件 3 型式，基本参数与尺寸 4技术要求 5 试验方法. 6检验规则.. 6.1 防爆合格证 6.2 检验. 6.3 检查试验 6.4 型式试验。 6.5 防爆性能检验. 7 标志 包装及保用期，
II
14 15 15 15 15 16 .17 17
图1尺寸示意图
表1 机座号与同步转速及标称功率的对应关系（3kV、6kV）表2 机座号与同步转速及标称功率的对应关系（10kV) 表3 标称功率与额定转矩的对应关系. 表4 安装和外形尺寸及公差表5 轴伸键尺寸及公差表6 径向圆跳动公差表7 平行度公差表8 平面度公差表9 键槽的对称度公差. 表10 效率的保证值（3kV、6kV）表11 效率的保证值（10kV）表12 功率因数的保证值（3kV、6kV）表13 功率因数的保证值（10kV）表14 堵转转矩对额定转矩之比的保证值. 表15 堵转电流对额定电流之比的保证值.. 表16 电气性能保证值的容差。 表17 位移、速度和加速度表示的振动强度限值（方均根值）表18 空载最大A计权声功率级LwA（dB）表19 试验项目表20 出线端标志
中
二
8
8
10 11
12 .12 13 13 16 17
I工 JB/T12881—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：南阳防爆集团股份有限公司、国家防爆电气产品质量监督检验中心、南阳防爆电
气研究所有限公司、佳木斯电机股份有限公司、江苏锡安达防爆股份有限公司、重庆赛力盟电机有限责任公司、中煤科工集团重庆研究院有限公司、中达电机股份有限公司、上海上电蒂马克电机有限公司、 辽宁电机集团大型电机有限公司。
本标准主要起草人：赵岩、王军、陈瑞、王殿友、郑海荣、张济文、田儒彰、赵富龙、史志东、邓宏伟、姚金艳、常颜芹、曹旭、马秋菊。
本标准为首次发布。
II JB/T128812016
YBBP系列高压隔爆型变频调速三相异步电动机技术条件
（机座号355～630）
1范围
本标准规定了YBBP系列高压隔爆型变频调速三相异步电动机的型式基本参数与尺寸、技术要求、试验方法、检验规则以及标志、包装及保用期。
本标准适用于采用电压型变频器或电流型变频器供电的高压隔爆型变频调速三相异步电动机（机座
号355～630）（以下简称电动机）。凡属本系列电动机派生的各系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB7552008旋转电机定额和性能 GB/T997一2008旋转电机结构型式安装型式及接线盒位置的分类（IM代号 GB/T1032-2012三相异步电动机试验方法 GB/T19582004产品几何量技术规范（GPS） ）形状和位置公差检测规定 GB1971-2006旋转电机线端标志与旋转方向 GB/T19931993旋转电机冷却方法 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+
12h循环）
GB3836.1—2010 爆炸性环境第1部分：设备通用要求 GB3836.2—-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3—2010 爆炸性环境第3部分：由增安型“e”保护的设备 GB/T4772.1一1999旋转电机尺寸和输出功率等级第1部分：机座号36400和凸缘号55～1080 GB/T4772.2—1999 9旋转电机尺寸和输出功率等级第2部分：机座号355～1000和凸缘号1180～
2360
GB/T4942.1—2006 旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量评定及限值 GB/T10069.12006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T226702008变频器供电三相笼型感应电动机试验方法 GB/T227152016旋转交流电机定子成型线圈耐冲击电压水平
3型式，基本参数与尺寸
3.1电动机型号由系列代号和规格代号两部分组成。
二 JB/T128812016
示例： YBBP 5002
-
规格代号，表示轴中心高为500mm2号铁心4极系列代号，Y表示三相异步电动机，B表示隔爆型，BP表示变频调速
3.2电动机应按GB3836.2—2010的规定制成隔爆型，其防爆标志为ExdIMb、ExdIAT4Gb、Ex d IBT4GbExd ICT4Gb.
注：采用滑动轴承的电动机不能制成ExdICT4Gb。 3.3电动机的外壳防护等级为IP54P55（见GB/T4942.1一2006）。 3.4电动机的冷却方法为IC411、IC416（见GB/T1993—1993） 3.5电动机的结构及安装型式为IMIB3、IMB5、IMB35、IMV1（见GB/T997—2008），也可按用户的要求确定。 3.6电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7电动机的基准频率为50Hz，额定电压为3kV、6kV、10kV。 3.8电动机调频范围为5～60Hz。 3.9电动机应按下列标称功率制造：
185kw、200kw、220kW、250kw、280kw、315kw.355kw、400kw450kW、500kw. 560kw630kw.710kw-800kw、900kw-1000kw1120kw1250kw-1400kw1600kw- 1800kw.2000kW.2240kW-2500kw、2800kw、3150kW. 3.10 电动机的机座号与同步转速及标称功率的对应关系应符合表1（3kV、6kV）和表2（10kV）的规定。
表1机座号与同步转速及标称功率的对应关系（3kV、6kV）
同步转速 r/min
1 000
机座号
3000
1500
750
600
500
标称功率 kw
185 200 220 250 280 315 355 400
185 200 220 250 280 315 355 400 (450) 450 500 560 (630)
1 2 3 4
185 200 220 250 280 315 (355) 355 400 450 500 (560)
185 200 220 250 (280) 280 315 355 400
355 5
6 7 8 9 (450)
450 500 560
185 200 220 250 280
1 2
400 3
4 (630) 5
2 JB/T128812016
表1 机座号与同步转速及标称功率的对应关系（3kV、6kV）（续）
同步转速 r/min
机座号
1 500
1 000
3000
750
600
500
标称功率 kw
630
630 710 800 900 (1000) 1 000 1 120 1 250 1 400 (1600) 1 600 1800 2 000 2 240 一 2 500 2.800 3 150
560 630 710 (800)
450 500 560 (630) 一 630 710 800 (900) 一 900 1 000 1120 1 250 1400 1600 1 800 2 000 2.240
315 355 400 450 - 500 560 630 (710) 一 710 800 900 1 000 1120 1 250 1 400 1 600 1800
220 250 280 315 (355) 355 400 450 500 (560) 560 630 710 800 900 1 000 1 120 1250 1400
1 2 710
800
450 3
4 (900)
二
1 900 2 1 000
800 900 1 000 1 120 (1250) 1 250 1 400 1 600 1 800
1120
500 3
4 1250 n 1400 1 1 600 2 1800
2 000
560 3
4 -
-
1 2 240 630 2 2.500
2 000 2 240 2 500 -
3 2.800 4
一
注：加括号的为不优先推荐规格。
表2 机座号与同步转速及标称功率的对应关系（10kV）
同步转速 I/min
机座号
750
600
1 000
3000
1 500
500
标称功率 kw
185 200
185 200 220 250 280 315 355 400
1 2 3 220
一 185 200 220 250 280 315
250 280 315
4
400 5
6
185 200 220
7 355 80
400
185
3 JB/T12881-2016
表2 机座号与同步转速及标称功率的对应关系（1OkV）（续）
同步转速 r/min
750
600
500
机座号
1000
3000
1500
标称功率 kw
355 400 (450) 450 500 560 630 (710) 710 800 900 1000 (1120) 1120 1 250 1400 1 600 一 1800 2.000 2.240 一
250 280 315 355 400 450 500 一 560 630 710 800 - 900 1 000 1120 1 250 - 1 400 1 600 1800 2 000
450 (500) 一 500 560 630 710
450 500 (560) 560 630 710 800 (900) 900 1 000 1120 1 250 一 1 400 1 600 1800 2 000 一 2. 240 2 500 2.800 一
200 220 250 280 315 355 400 - 450 500 560 630 一 710 800 900 1 000 一 1120 1 250 1400 1600
9
400 10
-
11 1 2
200 220 250 280 (315) 315 355 400 450 (500) 500 560 630 710 800 900 1 000 1120 1 250
450 3
4 5 (800)
800 900 1 000 1120 一
1 2
500 3
4 n 1 1250 2 1400
560 3
1600 1800 - 2.000
4 5 1 2 2 240
630 3 2.500
4 注：加括号的为不优先推荐规格。
一
3.11 电动机的标称功率与额定转矩的对应关系应符合表3的规定。
表3 标称功率与额定转矩的对应关系
同步转速 r/min
标称功率 kw
3 000
1 500
1 000
750
600
500
额定转矩 N·m
185 200 220 250
589 637 700 796
1178 1 273 1 401 1 592
1 767 1910 2101 2.387
2 355 2.546 2 801 3 183
2 944 3 183 3 501 3 979
- 3 820 4 202 4775
4
