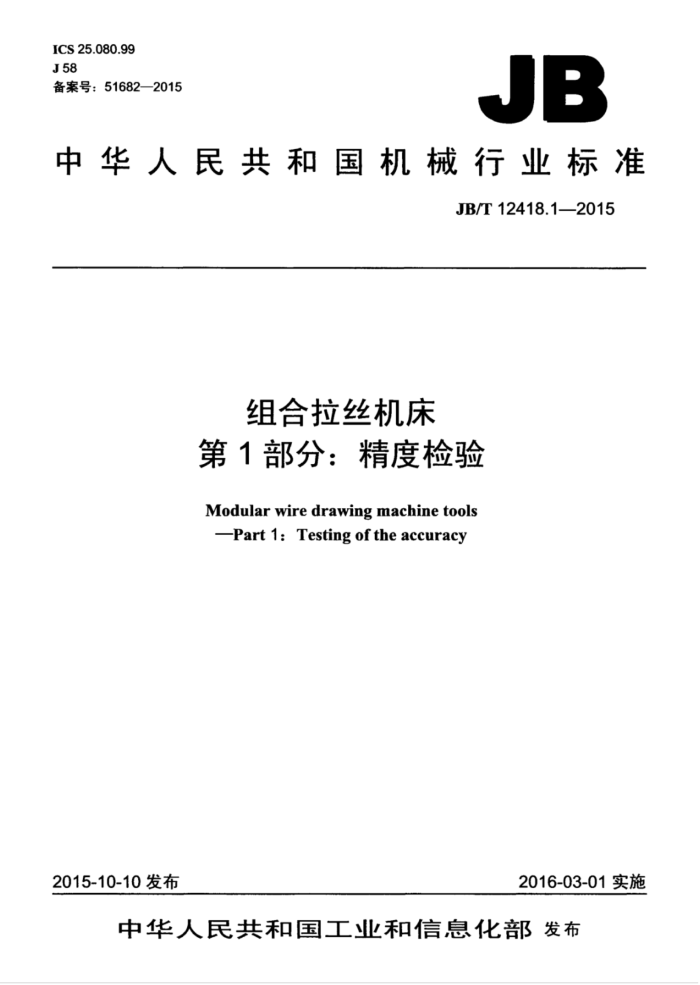

ICS25.080.99 J58 备案号：51682—2015
JB
中华人民共和国机械行业标准
JB/T12418.1—2015
组合拉丝机床第1部分：精度检验
Modular wire drawing machine tools -Part 1: Testing of the accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12418.1-2015
目 次
前言 1范围.. 2规范性引用文件 3简要说明
0000
几何精度检验.
4
2 JB/T12418.12015
前言
JB/T12418《组合拉丝机床》分为两个部分：一第1部分：精度检验：一第2部分：技术条件。 本部分为JB/T12418的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、江苏高和机电股份有限公司，江苏恒力组合机床有
限公司。
本部分主要起草人：付承云、陈雨峰、孙德洲。 本部分为首次发布。
II JB/T12418.1—2015
组合拉丝机床第1部分：精度检验
1范围
TB/T12418的本部分规定了组合拉丝机床的几何精度要求和检验方法。 本部分适用于组合拉丝机床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3简要说明
3.1使用本部分时应按GB/T17421.1-1998的规定，尤其是机床检验前的安装、主轴和其他运动部件的空运转温升、检验方法和检验工具的推荐精度。 3.2本部分所列的精度检验项目的顺序，并不表示实际检验次序。为减少检验工具的装卸和方便检验，可按任意次序进行检验。 3.3本部分规定的检验工具和仪器是仲裁性的，生产中，在保证检验精度的前提下，可采用任何其他检验工具和仪器。
1 JB/T12418.1—2015
几何精度检验
检验项目
G1
放线机构左右两顶锥的径向跳动。
简图
222
允差
0.10.
检验工具
指示器。
检验方法（按照GB/T17421.1—1998中5.6.1.2.2的规定）
将指示器固定，指示器测头垂直触及顶锥锥面，转动主轴分别对两顶锥进行检验，指示器读数的最大差值即为误差值。
2 JB/T12418.1-2015
检验项目
G2
放线机构阻尼盘的端面跳动。
简图
允差
0.10.
检验工具
指示器。
检验方法（按照GB/T17421.1-1998中5.6.3的规定）
将指示器固定，指示器测头垂直触及阻尼盘端面，转动阻尼盘进行检验，指示器读数的最大差值即为误差值。 JB/T12418.1—2015
检验项目
G3
气缸顶锥部件与拔盘机构的同轴度。
简图
允差
0.30.
检验工具
指示器。
检验方法（按照GB/T17421.1—1998中5.4.4的规定）
将指示器固定在传动轴上，指示器测头垂直触及另一顶锥表面，转动传动轴进行检验，指示器读数的最大差值即为误差值。
