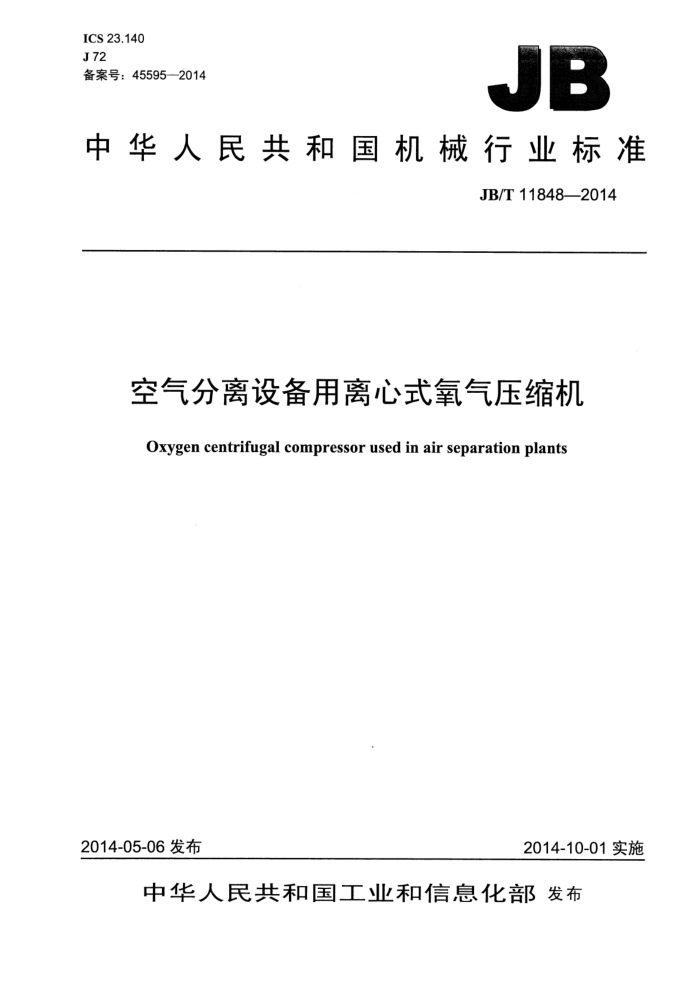

ICS 23.140 J72 备案号：45595—2014
JB
中华人民共和国机械行业标准
JB/T 11848—2014
空气分离设备用离心式氧气压缩机
Oxygen centrifugal compressor used in air separation plants
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
空气分离设备用离心式氧气压缩机
JB/T11848—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX×297mm·1印张·32千字 2015年4月第1版第1次印刷
定价：18.00元
*
书号：15111·11912 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11848——2014
目 次
前言 1 范围.... 2 规范性引用文件 3 基本参数技术要求...
.I
4: 4.1基本要求. 4.2性能要求... 4.3其他要求 5试验方法.
5.1 试验的项目、方法， 5.2 机械运转试验 5.3 热力性能试验， 6检验规则.. 6.1 总则. 6.2 出厂检验， 6.3 型式检验 7标志、包装、运输和贮存 7.1标志. 7.2 包装. 7.3 运输和贮存附录A（规范性附录）热力性能试验方法 A.1 试验目的. A.2 试验介质... A.3 试验装置.. A.4 试验管路要求. A.5 测量与仪表 A.6 试验方法， A.7 试验结果的计算附录B（规范性附录）热力性能换算方法 B.1 目的 B.2 符号... B.3 性能换算的基本方法... B.4 试验数据的处理和计算. B.5 整机性能的换算，图A.1 进气段图A.2 中间段... 图A.3 排气段图A.4 试验工况点的分布表A.1 各工况测点数
***. 6
6
8
..10 10 1
6
X
I JB/T118482014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国气体分离与液化设备标准化技术委员会（SAC/TC504）归口。 本标准起草单位：杭州杭氧透平机械有限公司、西安交通大学。 本标准主要起草人：池雪林、丁宏亮、师建忠、张楚华。 本标准为首次发布。
II JB/T11848—2014
空气分离设备用离心式氧气压缩机
1范围
本标准规定了单轴型离心式氧气压缩机（以下简称氧压机）的基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于空气分离设备（以下简称空分设备）配套的介质为氧气、进气压力不大于0.1MPa 排气压力不大于4MPa、最大流量为100000m/h（标态）的离心式氧气压缩机。非空分设备配套的氧压机亦可参照执行。
注1：常用的氧气透平压缩机、氧透等，目前均采用离心式，视为同类产品。 注2：本标准中未注明压力者均为表压。 注3：标态即标准状态：温度为0℃，压力为101.325kPa（绝）时的气体状态。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1174铸造轴承合金 GB/T2624.1用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理和要
求
GB/T2624.2用安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板 GB/T2624.3 3用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里
喷嘴
GB/T2624.4用安装在圆形截面管道中的差压装置测量满管流体流量第4部分：文丘里管 GB/T.9438铝合金铸件 GB/T 11352 一般工程用铸造碳钢件 GB/T13384 机电产品包装通用技术条件 GB/T13819 铜及铜合金铸件 JB/T 3165 离心和轴流式鼓风机和压缩机热力性能试验 JB/T 5902 空气分离设备用氧气管道技术条件 JB/T6443一2006石油、化学和气体工业用轴流、离心压缩机及膨胀机-压缩机 JB/T 6896 空气分离设备表面清洁度 JB/T8693 3大中型空气分离设备 TSGR0004固定式压力容器安全技术监察规程
3基本参数
氧压机的基本参数： a）进气压力≤0.1MPa;
1 JB/T118482014
d）气、油、水管路及其附件：包括法兰、垫片、弯头、缩接、伸缩节及螺钉、螺母等； e）附件：包括地脚螺栓、垫铁、安全罩壳、专用工具等； f）备件（易损件）：包括轴承（轴承瓦块）、气封、油封等； g）随机图样及技术文件。
5试验方法
5.1试验的项目、方法
氧压机按试车规范进行机械运转试验和热力性能试验。 5.2机械运转试验 5.2.1每台氧压机应进行机械运转试验。 5.2.2该项试验在供油温度和轴承温升稳定后，在额定转速（定转速驱动时）下或在最大连续转速（变转速驱动时）下运转2h以上。 5.2.3运转时检查轴承工作性能和振动，并分别符合4.2.5和4.2.7的规定。 5.2.4运转结束后，检验轴承、密封器，应无缺陷。 5.2.5若机械运转后，因有缺陷而更换轴承、密封器或其他部件时，应重新进行该项试验。 5.2.6在制造厂进行机械运转时，允许使用制造厂用的驱动机、增速机和供油装置。在用户现场试验时，宜整个机组一起进行试验（但供油装置应在制造厂经过试车合格后方可出厂）。 5.3热力性能试验 5.3.1是否进行热力性能试验应按技术文件或合同要求，但新产品应进行热力性能试验。 5.3.2氧压机的热力性能试验方法按附录A的规定，试验介质为空气，热力性能换算按附录B的规定。 5.3.3性能测试后，拆车检查，并符合有关图样的规定。
注：亦可在用户现场进行机械运转试验和热力性能试验（整机试验）。 5.3.4用户可以监督、观察或参加某些项目的检查或有关试验工作，但需检查或试验的项目及用户所参加的范围、方式等应在订货合同中规定。
6检验规则
6.1总则
检验分出厂检验和型式检验。 6.2出厂检验 6.2.1各零部件需经检验合格，外购件应有合格证，外协件有质量保证书方可进行装配。 6.2.2每台氧压机须进行机械运转试验，试验项目和结果按5.2的规定。 6.2.3每台氧压机经检验部门检验合格，带有产品合格证方可出厂。 6.3型式检验 6.3.1有下列情况之一时，应进行型式检验：
a）新产品和老产品变型设计 b）因结构、材料、工艺有较大改变：
