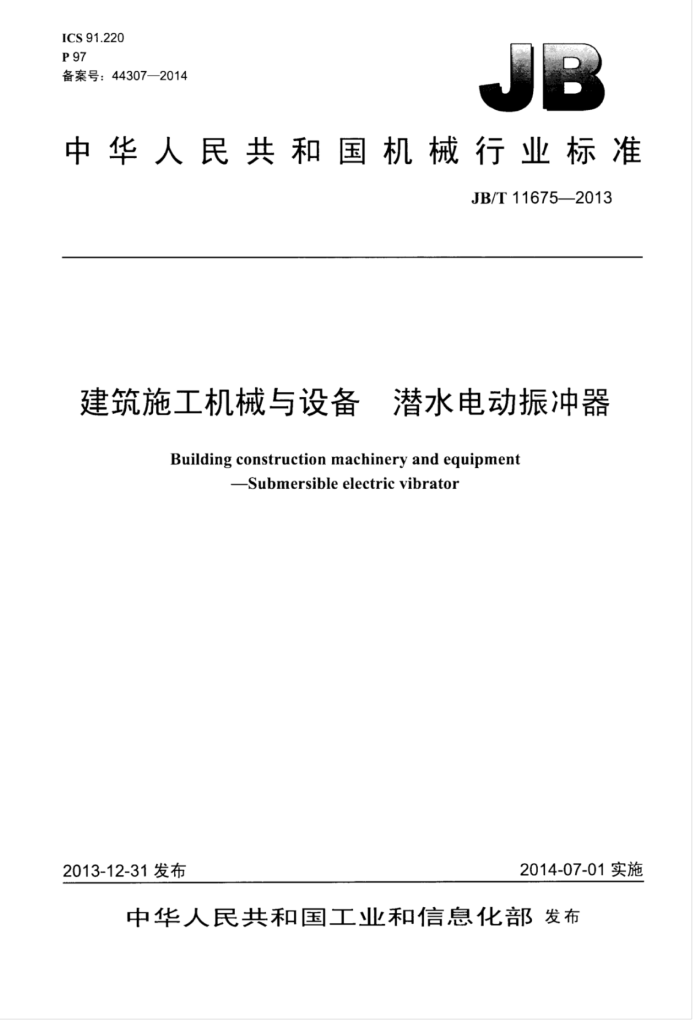

ICS 91.220 P 97 备案号：44307—2014
中华人民共和国机械行业标准
JB/T11675—2013
建筑施工机械与设备 潜水电动振冲器
Building construction machinery and equipment
-Submersibleelectricvibrator
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11675~2013
目 次
前言， 1 范围 2 规范性引用文件 3产品分类 3.1 型号. 3.2 基本规格系列主要技术参数 4要求 4.1 基本要求 4.2 性能 4.3 安全 4.4 装置. 4.5 制造 4.6 外观. 5试验方法 5.1 潜水电动机检测 5.2 整机空振试验 6检验规则... 6.1 检验分类. 6.2 出厂检验. 6.3 型式试验.. 6.4 抽样方法. 7标志、包装 7.1 标志.. 7.2 包装... 8运输. 9贮存... 表1基本规格系列主要技术参数表2潜水电动机空载电流.. 表3堵转转矩与额定转矩之比Tst、堵转电流与额定电流之比st、最大转矩与额定转矩之比T...2 表4振冲器空振三相电流平均值表5振冲器噪声限值，
II
-
n JB/T11675 52013
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械T业联合会提出。 本标准由全国建筑施T机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：江阴市振冲机械制造有限公司、深圳市华测检测有限公司、北京建研机械科技有
限公司、北京建筑机械化研究院。
本标准主要起草人：张久、孙华山、干友康、蒋惠明、刘慧彬。 本标准为首次发布。
ⅡI JB/T11675—2013
建筑施工机械与设备 潜水电动振冲器
1范围
本标准规定了潜水电动振冲器（以下简称振冲器）的产品分类、要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于加固软弱地基或捣实砂质地基的振冲器。
2规范性引用文件
下列文件对予本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3452.1 液压气动用O形橡胶密封圈第1部分：尺寸系列及公差 GB/T 3452.3 液压气动用O形橡胶密封圈沟槽尺寸 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）一分级 GB/T13306 5标牌 GB/T 13384 机电产品包装通用技术条件 JB/T 5943 工程机械焊接件通用技术条件 JB/T 5946 T程机械 涂装通用技术条件
3产品分类
3.1 型号
型号由产品代号、主参数代号、变型更新代号组成，编制方法如下： ZCQ 口 口
变型更新代号：A、B、C、，A为基本型，可不标主参数代号：潜水电动机额定功率，单位为千瓦（kW) 产品代号：潜水电动振冲器
示例： ZCQ132B表示潜水电动机额定功率为132kW的第一次改进型潜水电动振冲器。
3.2 2基本规格系列主要技术参数
基本规格系列主要技术参数见表1。
表1 基本规格系列主要技术参数
型 号额定功率kW 额定转速 r/min 1 460 1 460 1 470 1 470 1 470 1 470 1 480 1 480
ZCQ30 ZCQ55 ZCQ75 ZCQ100 ZCQ132 ZCQ160 ZCQ180 ZCQ220
132 160 180 220
55
75
30
100
潜水电动机
380 394
额定电压 V 额定电流 7
380 141
380 197
380 246
380 288
380 336
380 58.7
380 107
1 JB/T11675—2013
表1 基本规格系列主要技术参数 （续）
型 号
ZCQ30 ZCQ55 ZCQ75 ZCQ100 ZCQ132 ZCQ160 ZCQ180 ZCQ220
激振力kN 空载头部振幅 mm 振动频率 Hz 振冲器直径dmm 主机质量kg
130 160
190 220 260 300 350
90 ≥12 ≥12 ≥12 ≥12 ≥12 ≥12 ≥12 ≥12 24
24
24
24
24
24
24
24
351 351 402 402 402 402 402 402
1 650 1 880 2 320 2 510 2 820 3 320
940
1 150
注：特殊规格可根据用户要求定制， 或变型更新型，在型号后加B、 C.
4要求
4.1基本要求 4.1.1 振冲器的设计与制造应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。装置的零件、部件应符合产品图样及技术文件的规定，并应有质检部门的合格标记。外购件、外协件应有证明合格的文件。振动体装配后，传动轴应转动灵活，无卡滞现象。轴向问隙应符合产品图样规定。 4.1.2 T作的环境温度为-5℃～40℃。 4.1.3 压力水管的进水温度应不高35℃。 4.1.4 振冲器应有注汕口，确保内部轴承有良好的润滑条件。 4.1.5 振冲器使用地点的供水系统应有调整水压和流量的装置，确保施工要求。 4.1.6 应具有监控成孔深度的装置。 4.1.7 潜水电动机的外壳防护等级应为GB/T4942.1规定的IP68级。 4.1.8 潜水电动机内应按规定加足变压器油，绝缘电阻应不低于5MQ2。试车后热态绝缘电阻应不低 0.38M2。以2110V工频电压进行绝缘介电强试验，1s内不被击穿：或以1760V工频电压进行绝缘介电强试验时，1min内应不被击穿。 4.2 性能 4.2.1 潜水电动机性能要求如下：
a）空载电流应符合表2的规定： b）在额定电压下，堵转转矩与额定转矩之比Tst、堵转电流与额定电流之比Ist、最大转矩与额定转
矩之比Tm应符合表3的规定。
表2 潜水电动机空载电流 55
30 ≤13.5 ≤22 ≤32 ≤48 ≤65 ≤80 ≤100 ≤120
75
100
潜水电动机功率 kw 380V空载电流 7
132
160
180
220
表3 堵转转矩与额定转矩之比Tst、 堵转电流与额定电流之比Ist、 最大转矩与额定转矩之比T. 潜水电动机功率
30
55 >1.0
75 >1.0 >1.2 >1.2 >1.3 >1.3 >1.3
100
132
160
180
220
kw Tst Is Tm
>1.0 <5 <5 >1.5 >1.5 >1.5 >1.5 >1.5 >1.5 >1.5 >1.5
<6
<5
<5.5
<6
<6
<6
2
