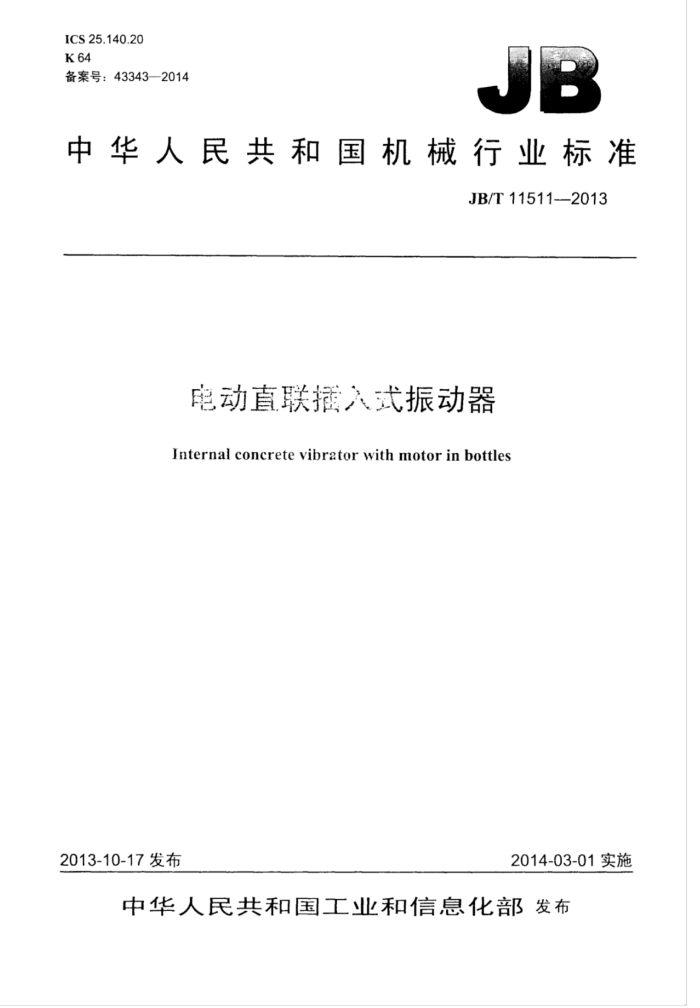

ICS25.140.20 K64 备案号：43343—2014
中华人民共和国机械行业标准
JB/T11511—2013
电动直联捷人式振动器
Internal concrete vibrator with motor in bottles
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T11511—2013
目 次
前吉..
IT
范围规范性引用文件 3 型式和基本参数 4 技术要求... 5 试验方法 6 检验规则 7 标志和包装
10 11
保修期限.. 表1 基本参表2 连续骚热电用值表3 连续骚扰功率限值表4 谐波电流限值装5 温升限值
8 JB/T11511-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：佛山市云雀振动器有限公司、上海电动工具研究所。 本标准主要起草人：蒋章方、潘顺芳、邓堪谊、顾菁、刘袁平。 本标准为首次发布。
II JB/T11511—2013
电动直联插入式振动器
1范围
本标准规定了电动直联插入式振动器的型式。基本参数、技术要求、试验方法、检验规则、标志和包装及保修期限的要求。
本标准适用于电动机和振动机构均设置在振动棒内，装有电源开关的部分（或装有电源开关部分的手柄》，通过一根装有连接导线的长软管与振动棒连接，或通过一根短的硬管固定在振动棒上的插入式混凝十振动器（以下简称振动器）。
本标准不适用于电动软轴插入式振动器和单相串励插入式振动器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB3883.1一2008手持式电动二厂具的安全第-部分：通用要求 GB3883.12—2007 手持式电动工具的安全第二部分：混凝王振动器的专用要求 GB4343.1-2009家用电器、电动T具和类似器具的电磁兼容要求第1部分：发射 GB/4583-2007电动T具噪声测量方法工程法 GB/T11918-2001「业用插头插座和耦合器第1部分：通用要求 GB17625.1—2012 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.22007 电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供
电系统中产生的电压变化、电压波动和闪烁限制
3型式和基本参数
3.1型式
振动器由异步电动机、偏心轴和软管或硬管组成。电动机和偏心轴均装在振动棒内，电动机轴与偏心轴直接连接，电动机旋转使振动棒产生高频振动。振动器手持部分有两种形式：软管式和手把式，手把式的振动器在手把和振动棒之间装有减振器 3.2型号
振动器的型号及含义如下： Z D N-.
1
振动棒直径，单位为毫米（mm）设计单位代号插入式直联式混凝.1振动器
1 JB/T11511-—2013
3.3基本参数
振动器基本参数应符合表1的规定。
表1 基本参数
规格振动棒直径
38 45 50 58 65 70 85 100 125 150 38 45 50 58 65 70 85 100 125 150
32
32
mm
振动棒直径准确度空载振动频率
±7.5%
150
125
200
Hz.
空载振动频率准确度
± 10%
空载摄罐 mm
1.6
1.8
1.0
1.2 ±: 10%
0.8
0.6
载振幅维能额定输入功率
≥180 ≥250 ≥370 ≥550 ≥750 ≥750 ≥850 100
500 ≥2200 24000
W 注：振幅为全握幅的一半
4技术要求
4.1一般要求 4.1.1 振动器应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。 4.1.2 振动器应能在下列环境条件下额定运行：
a）海拨应不超过1000m； b）最高环境空气温度应不超过40℃，不低于0℃。
4.1.33 振动器应能在电源电压为实际正弦波形，频率为额定频率的三相交流额定电压下额定运行。 4.1.4 振动器的额定电压和频率为：
a）额定电压：42V、36V、24V b）额定频率：200Hz、150Hz、125Hz
4.2安全要求 4.2.1 振动器的安全要求，除满足本标准已作补充和提高的条款外，其余应符合GB3883.12的规定。 4.2.2 振动器应设计成III类结构，由隔离电源供电，如采用电动机-发电机组供电，则其与电网隔离程度应与安全隔离变压器相司。 4.2.3 振动器的电源插头的技术要求应符合GB/T11918的规定。 4.2.4 振动器的防潮性符合GB3883.1的规定。 4.2.5振动器应限制使用含有铅、汞、镉、六价铬、多浪二苯醚（PBDE）和多溴联苯（PBB）等的有害物质的材料；用于绝缘没渍处理的绝缘漆不能含有苯、甲苯、二甲苯、溶剂汕等有毒有害、易燃易爆的有机溶剂。 4.3外观质量 4.3.1振动器的外壳以整洁：无尖角或凸起，无明显缺损。 2 JB/T11511—2013
4.3.2振动器的外壳涂层应无起层和剥落现象， 4.3.3 振动器的铭牌应牢固而无卷曲地置于壳体表面上。 4.4装配要求 4.4.1振动器的电动机旋转方向应为逆时针方向（面向电动机连接轴），前端盖上应有旋转方向的指示箭头。 4.4.2 振动器的电动机、软管（或硬管）、开关盒、振动棒各部分及相互问的连接应牢固可靠。 4.5噪声
在距离振动器中心1000mm的球面处测得的振动器空载噪声声压级（A计权）应不大于85dB（A）。 4.6电磁兼容性 4.6.1电磁骚扰电平 4.6.1.1频率范围为0.15MHz~30MHz测得的相线或4性线对选比连缺强光电压的准峰值电平值应不超过表2规定的限值。
表2连续骚扰电压限值
电动机额定功率≤700W 700W<电动机额定功率≤1000W
电动机额定功率>1000W
频率范租 MHz
dB (μV) 准峰值
dB (μV) 准峰值
dB (μV) 准峰值
随频率的对数线性减小
0.15~0.35
66~59 59 64
70~ 63 63 68
76~ 69 69 74
0.35~ 5 5~30 4.6.1.2 2频率范围为30MHz～300MHz内测得的由电源线辐射、吸收钳所吸收的连续骚扰功率的准峰值电平值应不超过表3规定的限值。
表3连续扰功率限值
频率范围 电动机额定功率≤700W 700W<电动机额定功率≤1000W
电动机额定功率>1000W
dB (pW) 准峰值
dB (pW) 准峰值
dB (pW) 准峰值随频率线性增大
MHz
30~300
49~59
55~65
45~55
4.6.2 谐波电流
振动器的谐波电流不超过表4规定的限值 4.6.3 电压波动和闪烁
振动器在接入公用低压电网运行时，可起的电压波动值（d）和闪烁指示值（PsPu）应符合下列规定：
-Pst值应不大于1.0； -Pi值应不大于0.65：
3 JB/T11511---2013
在电压变化期间的相对电压变化特性d（t）值超过3.3%的时间不大于500ms；相对稳态电压变化d不超过3.3%；最大相对电压变化dmax不超过7%。
如果电压变化由手动开关引起，则不考核Pst和Pira
表4谐波电流限值谐波次数
最大允许谐波电流
谐波类型
A 3.450 1.710 1.155 0.600 0.495 0.315 0.225X15/m 1.620 0.645 0.450 0.345X8/m
n 3 5 7 9 11 13
奇次谐波
15≤n≤39
2 4 6
偶次谐波
8≤440
4.7输入功率和电流 4.7.1振动器在额定电压和正常负载下，测得的输入功率应不大于铭牌标明的输入功率值的120% 4.7.2如柴铭牌上标有额定电流值，则在额定电压和正常负载下，测得的电流值应不大于铭牌标明的额定电流值的120%
注：正带负载足指振动器按正常使用方式连续运行时达到的负载。运行时振动棒浸入一个盛有一定量水的容器中，水
量至少为振动棒体积的50倍。容器的直径约为容器中水面高度的50%。容器的高度为试验时不致使水溅出的高度。
4.8温升
在正常负载时，振动器电动机绕组的温升应不超过表5规定的限值。
表5温升限值
零件 120级绝缘绕 130级绝缘绕组 155级绝缘绕组 180级绝缘绕组
温升K 90 95 115 140
如果绕组溢升超过表5的限值，制造商可选择按GB3883.1--2008中12.6试验的结果再行判定。 4.9电源线长度
振动器的软电缆或软线长度应不少于2.5m。 4.10防锈
振动器中的螺钉、钢制零件、垫圈等应能承受防锈试验。
4 JB/T11511—2013
4.11振动器手持部位振动加速度
空载时，振动器手持部位振动加速度应不大于9gn 注：gm为重力加速度，等于9.81m/s。
5试验方法
5.1外观检查
通过观案和手试，检查振动器的外观质量。 检查结果应符合4.3的规定。
5.2噪声测量
振动器空载噪声测量按GB/T4583的规定进行。 测量结集应符合4.5的规定。
5.3电磁骚扰电平测量
振动器的骚扰电片和骚扰功率的测量按GB4343.1的规定进行。 测量结果应符合4.6.1的规定。
5.4谐波电流测量
振动器的谐波电流测量按GB17625.1的规定进行。 测量结果应符合4.6.2的规定。
5.5电压波动和闪烁测量
振动器的电压波动值和闪烁值的测量按GB17625.2的规定进行。 测量结朱应符合4.6.3的规定。
5.6 装配质量检查
起动电动机，观察电动机连接轴的旋转方向。停机，连接好振动棒，起动振动器，空载运行5min 后停机，观察各连接处紧固情况。
检查结果应符合4.4的规定
5.7输入功率、电流测量
振动器在额定电压下，按4.7的规定施加正常负载，当其温升达到实际稳定状态时，测量输入功率、 电流值。
测量结果应符合4.7的规定。 5.8温升试验
振动器的温升试验按GB3883.12的规定进行。 试验结果应符合4.8的规定。
5.9电源线长度检查
测量振动器电源线进线孔到插头（不包括插脚）间的软电缆或软线长度，
5
