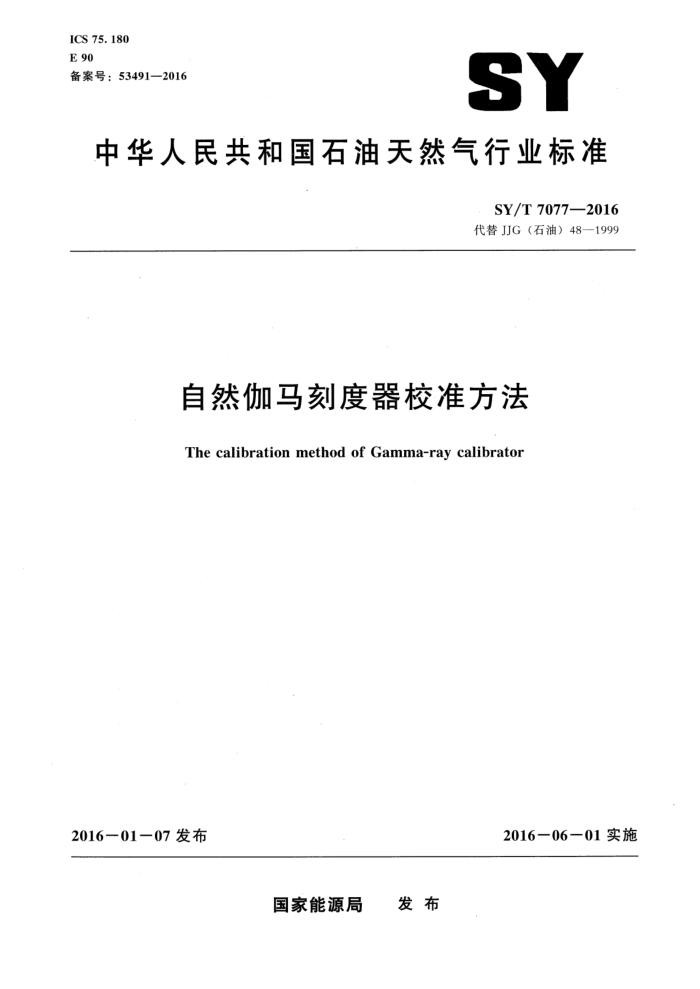

ICS 75. 180 E 90 备案号：53491—2016
SY
中华人民共和国石油天然气行业标准
SY/T 70772016 代替JJG（石油）48—1999
自然伽马刻度器校准方法
The calibration method of Gamma-ray calibrator
2016一06一01 实施
2016一01一07 发布
国家能源局 发布 SY/T 7077—2016
目 次
前言
范围 .规范性引用文件术语和定义
1
3
概述 ‘技术要求
X
5
校准条件校准项目和校准方法校准结果复校时间间隔附录A (规范性附录) 标准仪器稳定性测试附录B (资料性附录) 校准记录附录C (规范性附录) 标准不确定度评定附录D(资料性附录) 校准证书格式
6
7
8
9 SY/T 7077-—2016
前 言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替JJG（石油）48—1999《自然伽马刻度器检定规程》。与JJG（石油）48-1999相比，主要变化如下：
增加了规范性引用文件; -增加了自然伽马基准井、自然伽马工作标准井、自然伽马刻度器的定义； -增加了“框架刻度器”和“包裹刻度器”两类刻度器名称；校准用主要设备增加了工作标准井； -将原有的记录格式和不确定度评定等内容编排在附录中；删除了检定证书背面格式，增加了校准证书格式；删除了检定结果通知书背面格式。
本标准由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本标准主要起草单位：中国石油天然气集团公司石油测井仪器计量站。 本标准参加起草单位：中海油油田服务股份有限公司、中国石油集团测井有限公司。 本标准主要起草人：邱益香、王剑琴、王江波、任晓荣、刘青、尚修盛。
1 SY/T 7077—2016
自然伽马刻度器校准方法
1 范围
本标准规定了自然伽马刻度器校准的技术要求、校准设备、校准条件、校准方法和复校时间间隔。
本标准适用于新制造、使用中和修理后的刻度器的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB18871电离辐射防护与辐射源安全基本标准
3·术语和定义
下列术语和定义适用于本文件。
3.1
API 单位　API unit 美国石油学会规定的自然伽马和中子伽马测井的计量单位。规定在美国休斯顿大学自然伽马测井
刻度井中测得的高放射性地层和低放射性地层的读数差的1/200 为一个 API自然伽马测井单位。 3. 2
计数率 counts rate per second 每秒的脉冲计数，用符号“cps”表示。
3.3
净计数率net counting rate 测井仪器在标准井高放层测量的计数率与在低放层测量的计数率之差；或测井仪器测量有刻度器
的计数率与不加刻度器（本底）的计数率之差 3. 4
自然伽马标准仪器 standard instruments 用于将标准井的API量值传递到刻度器，并通过计量校准稳定性符合要求的专用测井仪器。
3.5
自然伽马基准井 primary standards for natural gamma-ray logging 复现和保存自然伽马API标准量值，并经法定程序批准的自然伽马API专用最高标准计量器具。
它一般为实体模型井，它的量值不因测量方法或测量仪器的不同而改变。 3. 6
自然伽马工作标准井 secondary standards for natural gamma-ray logging 复现和保存特定型号自然伽马测井仪器的应有API量值的专用标准计量器具。它一般为模拟井，
它的量值不因测量方法或测量仪器的不同而改变。
1 SY/T 7077—2016
3.7
自然伽马刻度器 calibrator for natural gamma-ray logging 模拟和保存特定型号自然伽马测井仪器的应有 API量值的专用标准计量器具。它是一种量值模
拟器，它的量值可能会因测量方法或测量仪器的不同而改变 3.8
核查器checking device 用于核查标准仪器稳定性的专用放射源（镭226）。
4概述
自然伽马刻度器（以下简称“刻度器”）可分两类：一类是由一点状标准伽马源和固定框架组成，以下称“框架刻度器”；一类是由内部填充放射性物质的强度和结构稳定的环状包裹装置，以下称 “包裹刻度器”。
５技术要求
5.1　外观 5.1.1 框架刻度器
框架刻度器应满足如下要求：
应注明型号、制造厂家、出厂编号，并有放射性标志； -结构完整，无扭曲、无变形，外观应保持整洁，各紧固件无松动；框架对角线尺寸差小于5mm; 刻度标记线清晰。
5. 1. 2 包裹刻度器
包裹刻度器应满足如下要求：
应注明型号、制造厂家、出厂编号，并有放射性标志；结构完整，包布和绑带无损；刻度标记线清晰。
5.2 技术指标 5.2.1 刻度器标称值范围：100API～200API。 5.2.2 新制造的刻度器标称值相对不确定度：≤3%。 5.2.3 使用中和修理后的刻度器标称值相对误差：<3%。
6 校准条件
6.1 校准设备
校准用主要设备及技术指标见表,1。
2 SY/T 7077-2016
表 1校准用主要设备及技术指标
数量 1口 1口 1支 1套
设备名称自然伽马基准井自然伽马工作标准井 标称值及标准不确定度：×××.×× API ±×.×× API 自然伽马标准仪器 净计数率相对误差：≤1%
主要技术指标
标称值及标准不确定度：207.45 API ±1.98 API
计数率相对误差：±0.1%
地面采集系统注1：自然伽马基准井（以下简称基准井）或自然伽马工作标准井（以下简称工作标准井）可能因井的不同，
标称值不同。工作标准井的标称值及标准不确定度由基准井传递确定。 注2：标称值为基准井或工作标准井高放标准层与低放标准层的 API差值。
6.2 校准环境 6.2.1 标准仪器和地面采集系统
标准仪器和地面采集系统应满足如下环境：
校准时，30m以内无其他放射源，100m以内无未经屏蔽的强放射源，使刻度器校准时本底值不大于 100API; 无强震动、无强电磁干扰；环境温度：5℃～35℃； -环境湿度：RH<80%。
6.2.2基准井和工作标准井
基准井和工作标准井应满足如下环境：
井内温度：5℃～35℃； -井内水位满足要求。
6.3自然伽马标准仪器（以下简称标准仪器）长期稳定性
标准仪器应每3个月进行长期稳定性测试，所得净计数率相对误差应不大于1%。测试方法和测试记录见 A.1。 6.4安全
校准场所及校准人员的辐射防护应符合GB18871的规定。
7校准项目和校准方法
7.1校准项目
校准项目为：
外观检查; 标称值校准。 SY/T 7077—2016
7.2校准方法 7.2.1 外观检查
外观应符合5.1的规定。 7. 2. 2 标称值校准 7. 2.2. 1 标准仪器刻度系数确定
标准仪器刻度系数确定步骤如下： a）将标准仪器水平放置于高1m 的仪器架上并供电预热，预热时间应大于30min。 b） 标准仪器校准前稳定性测试，测试方法和测试记录见A.2。 c） 将标准仪器放人基准井或标准井中，分别在低放层中点以下 10cm ± 1cm 处、低放层中点
±1cm处、低放层中点以上10cm±1cm 处，分别测量计数率 11次，每次计数时间 30s；记录标准仪器的计数率测量值，记录格式参见表B.1。
d） 将标准仪器放入基准井或标准井中，分别在高放层中点以下 10)cm ±1cm处、高放层中点
±1cm处、高放层中点以上 10)cm±1cm 处，分别测量计数率 11次，每次计数时间 30s；记录标准仪器在井中的计数率测量值，记录格式参见表B.1。 标准仪器校准后稳定性测试，测试方法和测试记录见A.2。
e）
f）按 A.2计算标准仪器校准前、后的计数率相对误差，确定校准是否有效。 g）分别计算低放层、高放层的平均计数率，按公式（1）计算。
1
RwH
RA
R.
(1)
式中: RwH- 一高放层平均计数率；
-深度点数，本标准中 n=3; -测量计数率次数，本标准中 m = 11;
m
RHi——高放层第i个深度第i次测量计数率值; RwL一低放层平均计数率; RLi -低放层第i个深度第ü次测量计数率值。 h）计算标准仪器净计数率Rw，按公式（2）计算。
-
Rw = RwH - RwL
(2)
i）计算标准仪器刻度系数F，按公式（3）计算：
F: Rw As
(3)
式中: As-- -基准井或标准井标称值。
